USB2.0接口具有高达480Mbps的传输速率，并与传输速率为12Mbps的全速USB1.1和传输速率为1.5Mbps的低速USB1.0完全兼容。这使得数字图像器、扫描仪、视频会议摄像机等消费类产品可以与计算机进行高速、高性能的数据传输。另外值得一提的是，USB2.0的加强版USB OTG可以实现没有主机时设备与设备之间的数据传输。

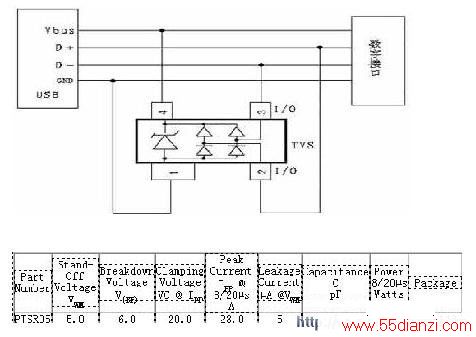

为了应对ESD给芯片所可能带来的潜在损伤，业界常用的做法是在敏感的CMOS芯片附近施加外围的ESD保护元件。外围的ESD保护元件将较高的ESD电压在短时间内钳位至较低的电压，从而确保氧化物击穿电压不会被超过。具体的做法就是在电子系统的连接器或端口处放置ESD保护元件，使得电流流经保护元件，且不流经敏感元件，以维持敏感元件的低电压，使其免受ESD应力影响，进入有效控制ESD事件的发生。

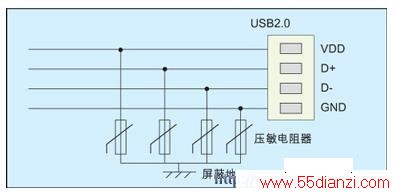

0603-240E0R8PP-LF它最大特点是反应速度快（0.5ns～1ns）、非常低的极间电容（0.05pf～3pf），很小的漏电流（1μA），非常适合各种接口的防护。
