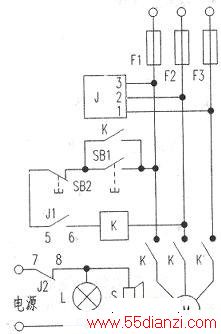

该电路如下图所示，按钮SB1、SB2和接触器K组成电动机控制电路，通过SB1、SB2控制电动机的运行和停止。J为加装的缺相及相序保护继电器，J1和J2分别为其常开和常闭接点。电源正常时继电器J处于吸合状态，若电动机在运行时由于某种原因缺相，J立即释放，J1断开，接触器K释放，切断电动机电源，从而起到保护电动机的作用。同时J2接通，指示灯L亮，蜂鸣器S响。在电动机启动前电源若有缺相、错相等不正常情况，保护电路亦可防止电动机启动，并能报警提示。
继电器J采用XJ3-G缺相与相序保护继电器，它采用集成电路和新工艺，为电压取样方式，与被保护电动机功率大小无关，无需进行任何电流等级的整定和调整，能在电动机启动前、运行中发生的任意相缺相、错相等故障时起到保护作用。此外，当三相电压不对称度大干13%时也能动作，起到保护作用。
继电器J的1、2、3端接三相电源，5、6端为常开触点，7、8端为常闭触点。若安装完毕后电动机无法启动，说明XJ3-G继电器相序鉴别已起作用，只需将XJ3-G继电器1、2、3端任意两线互换，电动机即能正常启动，此时相序即已认定。
该电路易于安装、保护可靠、成本低廉。对三相异步电动机能起到很好的保护作用。自从采用上述缺相保护电路半年以来，电动机运行一直很稳定，保护电路使用效果也很好。
