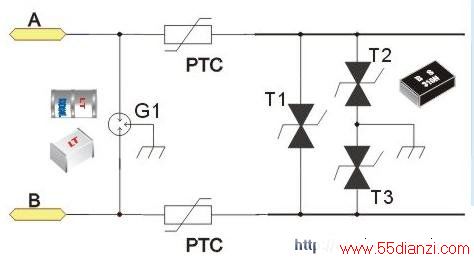

音频接口保护电路

　　■G1为贴片三极陶瓷管LT-B3D230L,用作前级做共模差模防护。

　　■PTC1~PTC2为JK250-120U做前后级隔离。

　　■T1~T3为低压P4SMAJ6.5CA TVS管。作后级防护。

　　■该方案防护能力为5KV（10/7000μs）。

　　■若无接地，只做差模防护。G1为LT-BC151N.
