过压保护实验电路

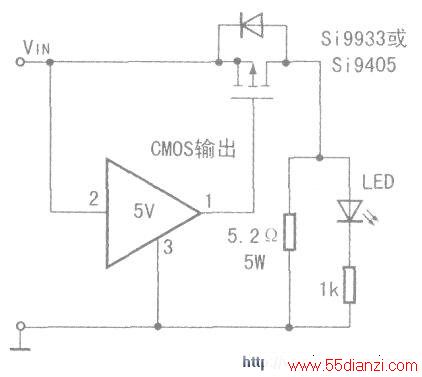

　　实验电路如图所示。用5.2Q/5W的电阻作为负载．1KΩ串接LED用作开关通断指示。正常工作电压VCC=4.5V，极限电压VuMH=5.5V。VDET按VDET=（VHMH-0.2V）/1.05计算得5.04V，取5V。用双P管Si9933作为功率开关。Si9933的极限-Vos=20V，极限-VGS=±12V。在-VGs=4.5V时．ID=±3.4A,RDS(ON)=O.11V。

　　实验用0~ 30V直流稳压电源供Vcc，从4.5V开始。上电后，LED亮，测①脚上的电压4.40V；测-VGs=4.49V。

　　按上述实测计算：-ID=VF/RL=4.40V/5.2Ω =9.846Ao  RDS(oN)=-VDS/-ID=0.07V/0.846A=0.082 Ω。

　　在Vcc=4.5V时开始缓慢升压，到Vcc=5.19V时LED灭；在5.5V时开始缓慢降压，到Vcc=5.01V时LED亮。说明Vcc到5,19V后P管断开，可靠地保护负载电路。Si9933（双P并联）在1A时，压降约O.1V，损耗是很小的。

　　本电路也可采用Si9430，它具有更好的性能。
