数据接收 存储 技术是信号采集处理领域内的一个重要课题。利用这种技术,可以把信号的实时采集和精确处理在时间上分为两个阶段,有利于获得令人更满意的处理结果。在 无线 数传接收设备中应用数据接收存储方法时,除了要满足数据传输速率和差错控制方面的要求外,还需要考虑如何使设备易于携带、接口简单、使用方便。
传统外设接口技术不但数据传输速率较低,独占中断、I/O地址、DMA通道等计算机系统关键资源,容易造成资源冲突问题,而且使用时繁杂的安装配置手续也给终端用户带来了诸多不便。近年来, USB 接口技术迅速发展,新型计算机纷纷对其提供支持。USB2.0是USB技术发展的最新成果,利用USB2.0接口技术开发计算机外设,不但可以借用其差错控制机制[1][6]减轻开发人员的负担、获得 高速 数据传输能力(480Mb/s),而且可以实现便捷的机箱外即插即用特性,方便终端用户的使用。
1 无线
数传接收设备总体构成

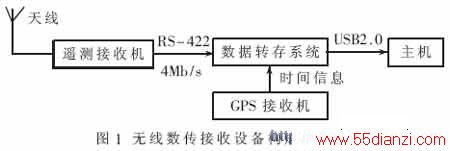

无线数传接收设备是某靶场测量系统的一个重要组成部分。如图1所示,该设备由遥测接收机、GPS接收机和数据转存系统构成。遥测接收机利用天线接收经过调制的无线电波信号,解调后形成传输速率为4Mb/s 的RS-422电平差分串行数据流。以帧同步字打头的有效数据帧周期性地出现在这些串行数据中。数据转存系统从中提取出有效的数据帧,并在帧同步字后插入利用GPS接收机生成的本地时间信息,用于记录该帧数据被接收到的时间,然后送给主机硬盘保存。
在无线数传接收设备中,数据转存系统是实现数据接收存储的关键子系统。下面将详细介绍该系统的硬件实现及工作过程。
2 数据转存系统基本构成及硬件实现
数据转存系统主要由FPGA模块、DSP模块、USB2.0接口芯片构成,各个模块之间的相互关系如图2所示示。图中,4Mb/s的串行数据输入信号SDI已由RS-422差分电平转换为CMOS电平。为突出重点,不太重要的信号连线未在图中绘出。下面分别介绍这几个模块的主要功能。
2.1 FPGA模块实现及其功能 FPGA模块在ALTEra公司ACEX系列的EP1K30TI144-2芯片中实现。其中主要的功能子模块有:位同步逻辑、帧同步逻辑、授时时钟和译码逻辑。位同步逻辑主要由数字锁相环构成,用于从串行数据输入信号SDI中恢复出位时钟信号。帧同步逻辑从位同步逻辑的输出信号提取帧同步脉冲。两者为DSP利用其同步串行口接收串行数据作好准备。这样,利用一对差分信号线就可以接收同步串行数据,简化了印制电路板的外部接口。授时时钟在DSP和GPS接收机的协助下生成精度为0.1ms的授时信息。译码逻辑用于实现系统互联。
2.2 DSP模块实现及其功能 DSP模块是数据转存系统的主控模块,在TI公司16位定点DSP芯片TMS320F206[4]中实现。在DSP的外部数据空间还配置了32K×16的高速SRAM,可以缓存80余帧数据,用于提高系统的差错控制能力。DSP利用同步串行口接收FPGA送来的同步串行数据,利用异步串行口接收GPS接收机送来时间信息(用于初始化FPGA授时时钟),利用外部总线接口访问FPGA授时时钟、外部SRAM、ISP1581的片内寄存器。可以看出DSP模块主要用于完成数据帧的接收、重组以及转存调度等任务。
www.55dianzi.com
2.3 USB 2.0接口芯片ISP1581
ISP1581芯片是PHILIPS公司推出的 高速 USB2.0设备控制器,实现了USB2.0/1.1物理层、协议层,完全符合USB2.0规范,既支持高速(480Mb/s)操作,又支持全速(12Mb/s)操作。ISP1581没有内嵌微处理器,但对微处理器提供了灵活的接口。在上电时,通过配置BUS_CONF/DA0、MODE1、MODE0/DA1引脚电平可以适应绝大多数的微处理器接口类型。例如,通过BUS_CONF/DA0引脚,总线配置可以选择普通处理器模式(GenerIC Processor mode)或分割总线模式(Split Bus Mode);在普通处理器模式下,通过MODE0/DA1引脚可以选择读写选通为8051风格或者Motorola风格。

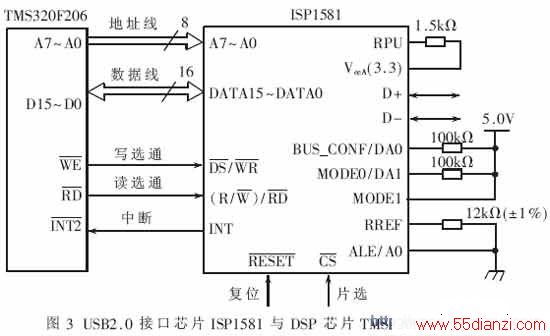

在数据转存系统中,ISP1581用于处理主机的高速数据传输。它工作在普通处理器接口模式下,采用8051风格的读写选通信号,由DSP芯片TMS320F206控制。两者在选定工作方式下的信号连线如图3所示,图中未画出的信号引脚可以悬空,供电引脚的连接方式在参考资料[2]第46页有简明描述。在FPGA译码逻辑的作用下,ISP1581的片内寄存器被映射在DSP的片外数据空间中。DSP通过8位地址线选择要访问的寄存器,在读写选通信号的控制下,利用16位数据线与选定的寄存器交换数据。在访问ISP1581单字节寄存器时,数据总线高字节内容无关紧要。IS P1581通过中断引脚INT向DSP报告发生的总线事件,利用D+、D-引脚完成与主机的数据交换。
3 数据转存系统的工作过程
系统加电后,当FPGA配置过程结束时,如果有串行数据输入,位同步逻辑和帧同步逻辑便启动同步过程。同时,DSP片内FLASH中复位中断服务程序c_int0()[4]被立即执行,在建立好C语言的工作环境下,它会调用主函数main()。在main()中,需要安排好一系列有先后顺序的初始化工作。其中,ISP1581的初始化过程比较复杂,需要考虑设备采用的供电方式(这里为自供电[6]方式)、插接主机和系统上电的先后次序,并需要与USB总线枚举[1][6]过程相结合。
在FPGA中的位同步逻辑和帧同步逻辑均进入同步状态,且DSP主控模块配合主机完成初始化任务后,即可启动数据的传输过程。下面介绍一下ISP1581的初始化过程及DSP控制的数据帧的接收转存流程。
3.1 ISP1581的初始化
在初始化过程中,首先需要设置影响ISP1581自身工作方式的一些寄存器,然后与主机端USB系统配合进行,应答来自主机端的设备请求。当数据转存系统板作为USB2.0设备通过连接器连到主机USB根集线器上的一个端口时,主机便可检测到这一连接,接着给该端口加电,检测设备并激活该端口,向USB设备发送复位信号。设备收到这一复位信号后,即进入缺省状态,此后就能够通过缺省通信通道响应主机端送来的设备请求。主机通过获得描述符请求(GET_DESCRIPTOR)获得设备端的详细信息,通过设置地址请求(SET_ADDRESS)设置设备地址,通过设置配置请求(SET_CONFIGURATION)选定合适的设备配置。在设备成功响应了这些设备请求之后,就可以与主机通信了。
在响应主机请求的过程中,DSP需要配置ISP1581的端点以实现不同类型的传输通道。根据数据传输速率的要求,除了缺省的控制通道外,系统中实现了一个批传输(bulk)[1]类型的输入通道。这样,ISP1581就可以像FIFO一样方便地从数据转存系统向主机传输数据,而且具有差错控制能力,简化了设备端软件设计的复杂性。
3.2 数据帧的接收转存过程 系统正常工作时,需要与主机端程序相互配合。主机端需要开发者实现的程序包括设备驱动程序和应用程序。在
Windows 2000操作系统下,USB设备驱动程序为WDM模型的驱动程序,开发环境DriverStudio为WDM型驱动程序提供了框架结构,使得驱动开发变得非常容易(参见参考文献[5]第八、九、十章)。驱动程序接收应用程序的请求,利用USB总线驱动程序(USBD)和主机控制器驱动程序(HCD)通过主机控制器安排USB总线事务,设备端则根据这些事务调度相应的数据帧的传输。关于主机端如何安排总线事务可以查阅参考文献[1]。以下着重介绍设备端数据的调度过程。
www.55dianzi.com
数据帧的接收转存过程主要由DSP负责,DSP在外部SRAM中建立了一个数据帧的队列,如图4所示。系统主要工作在中断驱动模式下,与同步串行口相关的中断服务程序负责建立队列的尾部,对应于ISP1581中断引脚INT的中断服务程序负责建立队列的头部。
