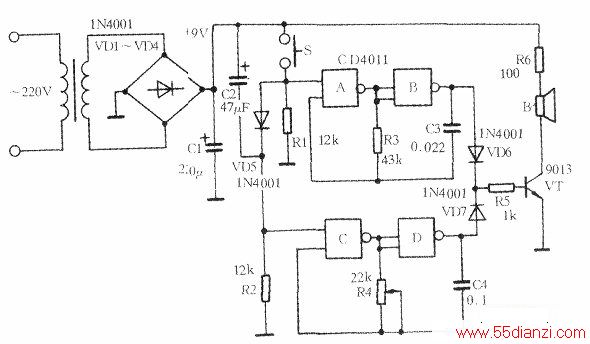

电路见附图所示，220V交流电经变压器降压，VD1～VD4整流，获得+9V直流电源。本电路使用一片CMOS四二输入与非门电路CD4011，门A、门B和R3、C3组成一个音频振荡器，门C、门D和R4、C4组成另一个音频振荡器，两个振荡器各有一个控制端，平时经Rl和R2接地为置低电平，两个音频振荡器不工作，扬声器B不发声。S为门铃按钮，当有客人按下S，C2经S和VD5迅速放电，此时，门A和门C的控制端都为高电平，两个音频振荡器同时工作，音频信号经VD6、VD7汇合后由三极管VT放大，推动扬声器发出“叮”音。当客人放开S后，门A控制端经Rl接地置低电平，门A和门B组成的振荡器停振。同时，电源经C2和R2向C2充电，门C控制端继续维持高电平，门C和门D组成的振荡器继续工作，扬声器发出“咚”音。
当电容C2充满电后，R2端电压为零，门C和门D组成的音频振荡器停振，扬声器停止发声。
元器件参数见图标注。
