用可控硅制作的掷币游戏电路

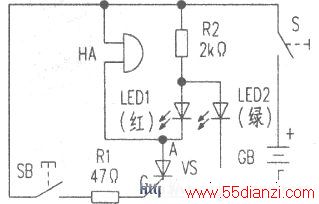

　　利用可控硅“一触即发”的特性，可制作一个如附图所示的投掷游戏电路。

　　闭合电源开关S，电源指示灯(绿发光二极管LED2)点亮，游戏者在规定的距离用皮球或其他物品向靶心投掷，如皮球击中靶心，令装在靶心的小型微动按钮SB瞬间闭合，可控硅vs便“一触即发”而导通（皮球脱离靶心后vs仍保持导通），使红发光二极管LED1点亮，讯响器HA同时得电发出响声，这表示游戏者击中了目标。

　　断开S后LED1熄灭、HA停止发声、vs关断，电路恢复原态，便可进行下次投掷。vS可选用小型塑封单向可控硅(0.5A/50v)。
