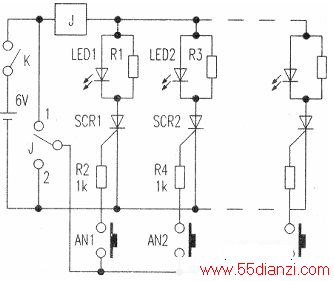

电路见下图。SCR可采用MCR100-6小功率单向可控硅。电源电压为6V。因SCR导通压降约为1V,LED导通压降约2V。故继电器J可选用3V的小型继电器。分流电阻R1、R3的阻值视J的工作电流(线包电阻)而定,只要能确保流过LED的电流为10—15mA,继电器能正常动作即可,通常为几十欧姆。
本文关键字:可控硅 继电器 抢答器 娱乐-游戏电路,单元电路 - 娱乐-游戏电路
