圣诞节来临之际，各种绒布做成的形态各异、美观漂亮的“圣诞老人”大量上市，赢得了不少同学们的青睐！如今，在中国大、中城市的许多年轻人和孩子心目中，“圣诞老人”做为吉祥如意的象征，已不仅是过圣诞节时不可缺少的快乐老精灵，而且也是欢庆新年时少不了的吉祥物。
如果自己动手给这种普通绒布做成的“圣诞老人”加装上下面介绍的声控音乐闪光电路，则会使你所拥有的“圣诞老人”与众不同，有声有色，更加生动、有趣：每当有人在“圣诞老人”周围1m以内的地方拍一下手掌时，“圣诞老人”便会演奏出一遍《圣诞歌》乐曲，同时，“圣诞老人”的双眼还会随着乐曲节奏闪闪发光，十分逗人欢心！
一、工作原理

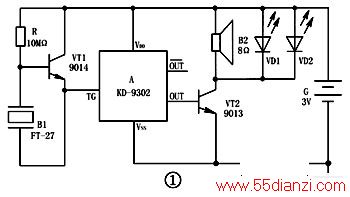

声控音乐“圣诞老人”的电路如图1所示。压电陶瓷片B1和晶体三极管VT1等组成声控正脉冲触发电路，音乐集成电路A和晶体三极管VT2、扬声器B2等组成音响发生电路，发光二极管VD1、VD2组成随声同步闪光电路。
平时，由于VT1的偏流电阻器R取值较大，所以VT1处于不完全导通状态，其发射极输出＜1/2VDD=1.5V的低电平，与之相连的A的触发端TG亦处于低电平，A内部电路不工作，VT2截止，扬声器B2无声。当在有效作用距离（≤1m）范围内拍一下手掌时，压电陶瓷片B1接收到猝发的声波，并转换成相应电信号。该电信号的正半周经VT1放大后，使其发射极输出正脉冲电信号，直接触发A从OUT端输出一遍内储的《圣诞歌》乐曲电信号，经VT2功率放大后，推动B2发出响亮的节日庆贺曲来；与此同时，并联在B2两端的发光二极管VD1、VD2也会随声发出同步闪烁光。
电路中，A的TG与VSS端间存在的固有输入电阻，直接作为VT1的发射极负载电阻。B1直接跨接在VT1的基极与发射极之间，而不按常规接在VT1的基极与电源负极之间，其目的是可以显著提高声控灵敏度。R作为VT1的偏流电阻器，其阻值大小直接影响声控灵敏度。只有当R取值合适时，VT1的发射极在静态时才会输出略低于1/2VDD=1.5V的电压，电路才会具有比较高的声控触发灵敏度。如果R取值过大，则向VT1提供的偏流几乎为零，VT1静态时趋于截止，就会起不到有效提高声控灵敏度的作用；反之，如果R取值太小，则VT1静态时趋于饱和，A会因TG端始终处于高电平（≥1/2VDD）而持续工作，电路便发声、发光不止。
二、元器件选择
A选用KD-9302型（内储《圣诞歌》曲）音乐集成电路，也可用同一系列产品中的KD-9304型（内储《快乐世界》等“圣诞三曲”）音乐集成电路，它们均采用软包封装形式制做在尺寸为23mm×14mm的小印制电路板上（参见图2所示），并给有外围元件焊接脚孔，使用很方便。该音乐集成电路的主要参数：工作电压范围1.3～5V，典型值为3V；触发电压（正脉冲或高电平有效）≥1/2VDD，触发电流≤40μA；音频输出电流最大可达5mA，静态总电流＜0.5μA；工作温度范围-10℃～60℃。
音乐集成电路A也可用外形基本上与KD-9302一致（须外接一只68kΩ、1/8W的碳膜电阻器，主要用于调节乐曲演奏速度）的CW9300系列音乐集成电路，如：CW9303（内储《圣诞钟声》曲）、CW9307（内储《圣诞钟声》+《红鼻鹿》+《欢乐世界》曲）、CW9317（内储《圣诞钟声》+《圣诞老人进城》+《圣诞快乐》曲）、CW9320（内储《圣诞树》曲）型等。
晶体管VT1选用9014或3DG8型硅NPN小功率三极管，要求电流放大系数β＞150；VT2选用9013或3DG12、3DK4、3DX201型硅NPN中功率三极管，要求电流放大系数β＞100。VD1、VD2宜用φ3mm红色高亮度发光二极管。
R用RTX-1/8W型碳膜电阻器。B1用φ27mm的压电陶瓷片，如FT-27、HTD27A-l型等，要求配带简易塑料共振腔盖；B2用φ27mm×9mm或φ29mm×9mm、8Ω、0.25W超薄微型动圈式扬声器，以减小体积、方便安装。G用两节5号干电池串联（须配带塑料电池架）而成，电压3V。
三、制作与使用
整个电路按照图2所示，以A芯片为基板进行焊接，无须另外再设计制作电路板。焊接时注意：电烙铁外壳必须良好接地，否则交流感应电压会击穿音乐集成电路A内部的CMOS电路，从而造成A芯片永久性损坏！
除压电陶瓷片B1和发光二极管VD1、VD2外，其余元器件应焊装在一个体积合适的塑料小盒内。注意：盒面板事先要为扬声器B2开出释音孔。压电陶瓷片B1和发光二极管VD1、VD2，均分别通过适当长度的双股软细电线引出盒外。由于A存在着固有的输出信号结束延时触发特性，故不必担心B2发出的声音会由B1接收后造成电路自我触发而发声不止。
焊接好的电路，只要元器件质量有保证，焊接无误，一般不需任何调试便可投入使用。如果发生接通电源后乐曲演奏不止的现象，可通过适当加大R阻值或改用β值小一些的晶体三极管VT1来加以排除；反之，如果嫌声控触发灵敏度不够，可通过适当减小R阻值或改用β值大一些的VT1来加以提高。如果电路产生自激振荡，可通过在音乐集成电路A的电源端跨接一只22～47μF的电解电容器（正极接VDD、负极接VSS）来加以排除。
调试完毕，参照图3所示，将声控音乐闪光电路装入一个大小合适、造型漂亮的市售普通绒布“圣诞老人”体内。具体方法：在“圣诞老人”身体背部的适当位置处用刀划开长约10cm 的直口子，并用针线缝上一根拉链，以便于置入电路盒和以后更换干电池。VD1、VD2分别嵌入“圣诞老人”的双眼内，方法是：首先，取下塑料眼珠，在眼珠背面向前钻φ3mm的小孔（注意不要钻穿）；然后，将发光二极管插入小孔内，并用快干胶或热熔胶加以固定，接下来再将眼珠装回原来的位置。将“圣诞老人”体内填充物去掉少许，以让出空间安放电路盒。压电陶瓷片B1可安置在“圣诞老人”的嘴部，并事先在嘴部开出受音小孔；电路盒面板上的释音孔应紧贴“圣诞老人”的绒布肚皮，以便对外良好放音。
由于整个电路平时静态耗电很小，实测静态总电流≤10μA，故电路未设置电源开关。但长时间不用声控音乐“圣诞老人”时，应将干电池从电路盒内的电池架上取下来，以免电能消耗尽后，电池流液腐蚀坏电路。
