时光如梭，转眼又到了12月，马上就要过“圣诞节”了。如果自己动手制作一个别具一格的小小闪光圣诞树，把它摆放在写字台或餐桌上，必将为圣诞之夜增添欢乐的节日气氛！如果将它作为珍贵的礼物，送给敬爱的老师或最亲密的同学，并自豪的告诉他们：这是我特意制作的！祝您节日快乐！——这是一件多么快乐而有意义的事啊！
整个制作电路简单，成本低廉，制作容易；由于使用干电池供电，所以制作和使用都很安全，并且放在任何地方都能工作。心动不如行动，赶快动手制作吧！
一、工作原理

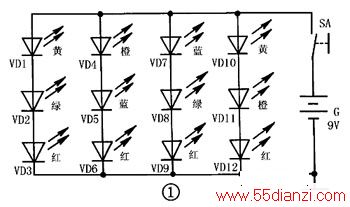

小小闪光圣诞树的电路如图1所示。新型闪烁发光二极管VD3、VD6、VD9、VD12和其余的普通发光二极管构成了四路闪光发生电路。
闭合电源开关SA，电池G即向闪光发生电路供电，四个闪烁发光二极管VD3、VD6、VD9、VD12便会按各自固有的频率闪光，与之串联的普通发光二极管也跟随闪光，从而给人以整体色、光变化多彩多态之感。
二、元器件选择
VD3、VD6、VD9、VD12均选用国产BTS11405型红色闪烁发光二极管，其内部功能方框图和外形图如图2所示，它的外形和正、负极引脚识别与φ5mm普通发光二极管完全相同。这种新型闪烁发光二极管的最大特点在于：内部封装有大规模集成电路，是光电技术与半导体集成工艺相结合的新产品；当外加一定电压时，内部振荡器便产生一定频率的方波脉冲，经分频器变换为超低频脉冲，再通过驱动放大器推动发光二极管闪烁发光。BTS11405型红色闪烁发光二极管的主要参数为：工作电压5V，工作电流≤35mA，闪烁频率1.3～5.2Hz，开关占空比33～67%，发光强度0.8mcd。
VD1、VD2、VD4、VD5、VD7、VD8、VD10、VD11均选用φ5mm普通各色发光二极管（如用高亮度发光二极管，效果更佳），并在接入电路时按照图1所示将各颜色搭配连接。
SA用CKB-1型小型拨动开关。G用六节5号干电池串联（须配塑料电池架）而成，电压9V；如用6F22-9V型叠层干电池也行，只是使用寿命相对要短些。
三、制作与使用

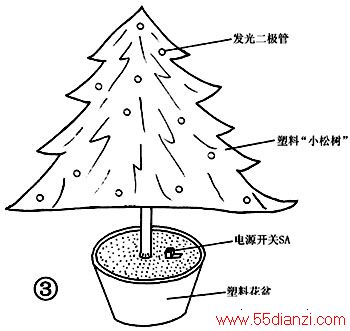

首先，从商店选购一盆造型如图3所示的塑料仿真小松树（或其它材料做成的普通小型圣诞树），将电池G置于“小松树”下面的花盆中，电源开关SA则安装在花盆表面；然后，将所有发光二极管VD1～VD12用与“树干”颜色相同的细塑料外皮电线引接到“小松树”上。为了安装方便，可将所有发光二极管的引脚剪短至5mm左右，但焊接引线时注意一定要用镊子夹住引脚根部帮助散热，以防止电烙铁烫坏发光二极管。发光二极管VD1～VD12全部粘挂在“小松树”上，要求各管分布交叉错落，但整体排列应比较均匀。

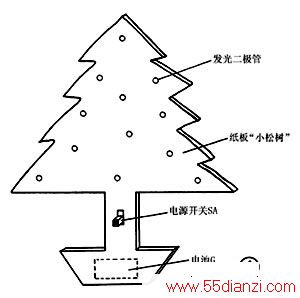

如果一时购买不到合适的塑料仿真小松树制作圣诞树，可按照图4所示自己动手制作“纸板松树”来代替，效果也不错。
具体做法：在一块硬纸板上用水彩颜色画出一棵带“花盆”的小松树，并用剪刀剪下来，在“小松树”上按自己的审美观为发光二极管VD1～VD12开出12个φ5mm的小圆孔；然后，由背面向前面伸出发光二极管VD1～VD12的发光帽，并在背面将发光二极管及其引线用玻璃胶粘牢固。电源开关SA安装在“树干”部位，电池G固定在“花盆”背面，也用玻璃胶粘牢固。这样，一个小小闪光圣诞树便做成功了。
圣诞之夜，闭合电源开关SA，小小圣诞树上的12只发光二极管便会按各自固有的频率闪烁，此起彼伏，五颜六色，华光四射，可为节日的居室增添艳丽的光彩！
该闪光圣诞树在工作时电路所消耗的总电流仅为几十毫安，所以用电很节省。当闪烁光变暗时，说明电池电能不足，应更换新的同规格干电池。
