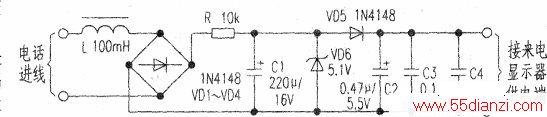

该机使用三节七号电池供电,实测工作电流2毫安左右,为了省去更换电池的麻烦和免除电池漏液的后患,特利用电话进线上的馈电,没计出如图所示的供电电路。经使用效果特佳,对电话通信毫无影响,现与同行交流。 电路中,L是为了尽可能削弱振铃信号进入本电路,因来电显示器的主叫号码识别,是通过从交换机送来振铃信号的同时送来主叫号码识别信号。调试时可适当改变R的阻值,以满足负载消耗并略有富裕为止。按图中元件参数可提供4.5V、2.5rnA电压和电流,实际通太阳岛40分钟,发现不影响实际和记忆。
本文关键字:电话 来电显示器 小改-小革,电子制作 - 小改-小革
