巧改电话振铃声
点击数:7104 次 录入时间:03-04 11:54:41 整理:http://www.55dianzi.com 小改-小革

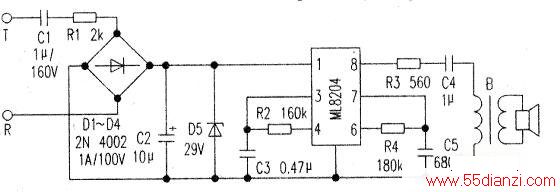

上图是常用的电话振铃电路。ML8204为振铃集成块,其③、④脚为低频时间常数调整端,⑥、⑦脚为高频时间常数调整端,适当改变R2、R4、C3、c5的参数可以使话机拥有不同的铃声。动手能力强的朋友可以用音乐集成块KD254组成新的振铃电路。来电话时会有音乐声代替原来的振铃声。改后电路如下图所示。振铃信号由D5前面引入,前面的电路不变。
