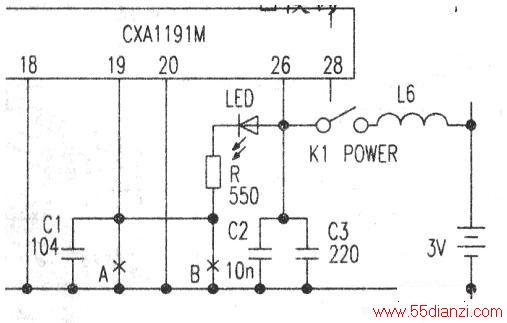

德生R202T收音机采用了索尼公司的单片FM/AM收音机专用集成电路CXA1191M,该集成电路的19脚为调谐指示端,但原机中该集成电路的18、19、20三脚全部接地,只有电源指示而无调谐指示,使用起来很不方便,将原机的电源指示改为调谐指示后,效果很好。 电路如下图所示,在.A处用烙铁加热后迅速用针将19脚挑起,再通过电容C1接地。在B处将电阻R接地端焊开用细导线接至19脚即可。
