LED数码管字形显示改进一法

　　用CD4511驱动LED数码管显示数字时，比较之常见的字形有差异。
　　
　　为了使CD4511显示的字形与常见的一致，可以将CD4511换成CD4543，但比较麻烦。为此介绍一种简便易行的改进方法。
　　

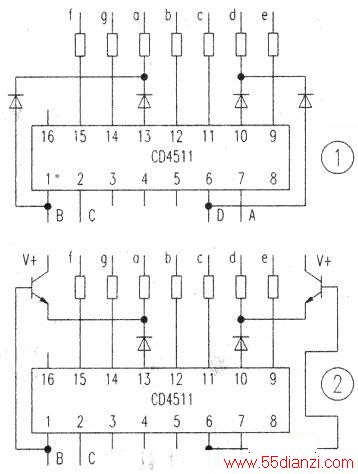

　　研究CD4511BCD码的输入端A、B、C、D与输出字形笔段a、b、c、d、e、f、g的关系，可以发现，当输入B端为高电平时，对应显示的数字2、3、6、7除6外均有a段输出，因此，只要从B端取出高电平信号再补上6的a段输出即可；当D端为高电平时，只有8、9两个数字，但d段在显示9时却不输出高电平，也需补上。要补上这两个笔段的输出，仅需两只简单的二极管门电路即可实现。如图1、2所示。二极管可用IN4148、2CK等。同时，a、d笔段对应限流电阻应适当减小，使各段通过的电流一致。当然，如要求不高，电阻也可不动。做法是，找到CD4511的⑩脚，切断通向该脚限流电阻的铜)箔，串人一只二极管，再从⑥脚接一只二极管到该电阻，对13脚也重复上述步骤，改进工作就完成了。
　　
　　如果A、B、c、D端输出驱动电流不够，可改用三极管构成射随器，电路如图2所示，其中三极管可用任何型号的硅NPN小功率管。如果电源电压超出三极管的发射结击穿电压，则两只三极管发射极均应串入隔离二极管。
