Z310半导体发光器件(2)LED数码管

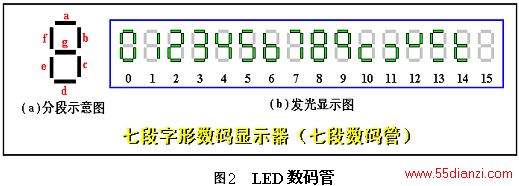

　　常用的LED数码管如图T310(a)所示。它是利用发光二极管的制造工艺，由7个条状管芯 和一个点状管芯的发光二极管制成。LED数码管有两种不同的结构形式，其等效电路分别如图T311所示。当各段发光二极管的阳极连在一起作为公共端，因此称为共阳极数码管。工作时应当将阳极连电源正极，各驱动输入端通过限流电阻接相应的译码驱动器的输出。当译码驱动器的输出为低电平时，数码管相应的段变亮。T311　　LED数码管各段发光二极管的伏安特性与普通二极管类似，只是正向压降稍大，在正向电流达到适当大小时就能发光。在一定范围内，发光亮度和正向电流的大小近似成正比，但正向电流应小于允许的最大电流，并应留有适当的裕量，一般以不超过极限电流的70%为宜。因此，它的驱动输入端和译码电路或电压源相连时，应当串接合适的限流电阻，以免损坏器件。

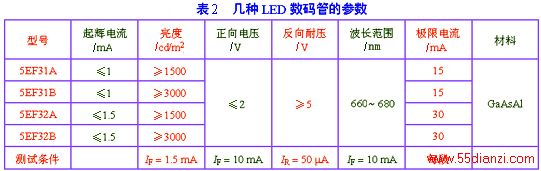

表B314列出了几种数码管的参数。
　　LED数码管的大小规格很多，一般尺寸大的工作电压也大，这是因为大尺寸数码管的每一段可能是由几个发光二极管串联组成，称为导光柱型。国产LED数码管的管脚排列规格很多，因此，使用时除查产品说明书外，主要采用实测的方法来确定各管脚的功能，下面以共阳极数码管为例来说明。 先按图T312准备好测试线路，把数码管的左下角接地，再使A端逐个和其它管脚接触。若A端和所有管脚都已接触过，而数码管各段全不亮，则左下角管脚即为阳极或空脚(设数码管是好的)。若A端接触管脚时数码管上某段变亮，则A端接触的管脚为阳极。然后使A和阳极连好，用地线分别接触阳极以外的各管脚，相应的段就会变亮，从而可确定管脚和显示段间的对应关系
