TOP412/414三端D/D PWM开关电源

    Power lntegrations公司继TOPSwitch－Ⅱ之后，于1999年4月又推出TOP412/414三端DC/DCPWM开关。TOP412/414采用SMD－8（G08A）封装，其中4脚为控制脚，5脚为MOSFET漏极脚，1～3脚为源极脚，6～8脚是源极高压回复（HVRTN）。

　　TOP412/414集电压型PWM控制器与N沟道功率MOSFET于一体，集成了120kHz振荡器、高压起动偏置电路、温度补偿、并联调整器/误差放大器和故障保护等电路。TOP412/414的内部起动和电流限制电路减少了直流损耗，CMOS控制器/栅极驱动器仅消耗7mW的功率，70％的最大占空比使导通损耗最小化，低容量MOSFET有效地降低了开关损耗，从而使其在回扫拓扑应用中的效率在80％以上。TOP412/414的保护功能包括自动再起动与电流限制和过热关闭等。TOP412/414可组成升压、BUCK、回扫和正向拓扑，输入电压和输出功率如表1。

　　用TOP414G设计的10WDC/DC变换器如图1所示。该变换器的DC输入电压范围为36～72V，输出为5V/2A，工作环境温度为0～50℃,元件最大高度是12mm。

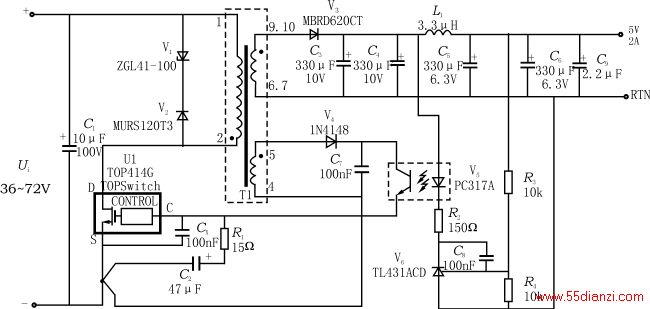

图 1 TOP414G的 典 型 应 用 电 路

           表 1 TOP412/414输 入 电 压 与 输 出 功 率

最低输入电压

输 出 功 率

TOP412G

TOP414G

18V3W4W 24V5W6W 36V7W9W 48V9W12W 60V12W15W 72V15W18W 90V18W21W

　　在图1中，T1选用EF20磁心，V1和V2组成峰值漏感电压钳位电路，C1提供DC输入退耦，肖特基二极管V3用作次级整流，钽电容C3和C4、L1、C5和C6组成π型滤波器。R2设定控制环路增益，R3、R4设定直流输出电压值，V6、C8为V5提供驱动，C2、R1为TOP414G控制脚反馈电路元件，CX用作滤除控制脚高频噪声。
