EP51编程器的制作

　　本文主要介绍EP51编程器，经过笔者测试使用，证明该电路简单可靠，容易制作，笔者还特别组织了这篇制作指南。希望能够对大家有些帮助!

　　一、支持的芯片型号

　　该编程器支持目前最为经典、市场占有量最大的ATMEL公司生产的AT89C5l、C52、C55和S51、S52，以及AT89C1051、2051、4051等芯片。

　　二，编程器特点该编程器具有以下特点：

　　1．使用串口通信，芯片自动判别，编程过程中的擦除、烧写、校验等各种操作完全由编程器上的监控芯片89C5l控制，不受PC配置及其主频的影响。

　　2．采用高速波特率进行数据传送。经测试，烧写1片4KBROM的AT89C51仅需要9．5秒，而读取和校验仅需要3．5秒。

　　3．体积小巧，省去笨重的外接电源适配器，直接使用USB端口5V电源，携带方便，非常适合初学者学习51单片机的要求。

　　4．软件界面友好，菜单、工具栏、快捷键齐全，全中文操作，提供加密功能，可以保护您的创作产权。

　　5．功能完善，具有编程、读取、校验、空检查、擦除、加密等系列功能。

　　6．40PIN和20pin锁紧插座，所有器件全部以第一脚对齐，无附加跳线，对于DIP封装芯片无需任何适配器。

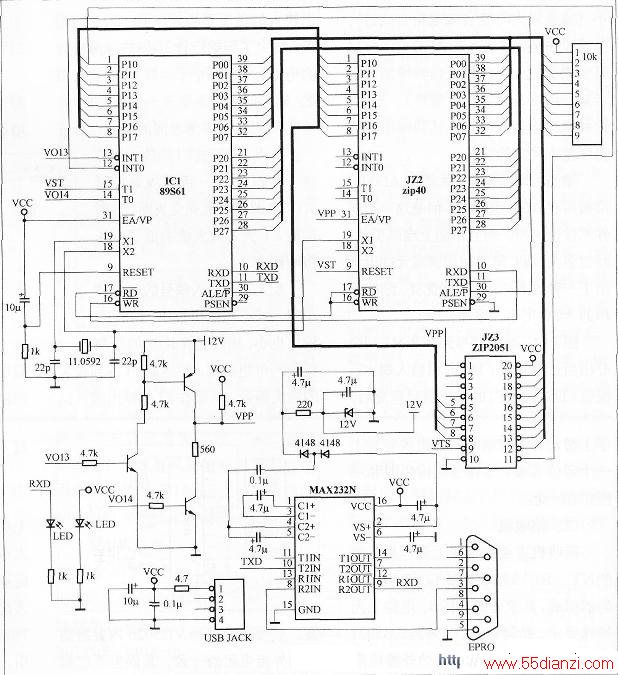

　　三、编程器套件安装步骤该编程器的原理图如下图所示。

　　PCB如下图（左）所示。该编程器套件的安装步骤为：第一步．安装所有的电阻、电容、二极管，完成后焊接起来。参看下图（右）(电阻安装前如果不熟悉请用万用表量一下阻值，以免搞错)。其中有6个相同的电阻都是4．7k(其中一排相同的5个，还有1个在左下角)，有3个560Ω的电阻(3个都在4．7k电阻的旁边)，1个2．2k的电阻(在12V稳压管的旁边)，1个为4．7Ω的电阻(在板子的右上角，这个电阻串联在电源的回路里，用于意外短路情况下保护电脑的USB接口)，二极管IN4148共2个，1个12V稳压管。在安装时要特别注意二极管的方向，黑色端有标示。另外注意IN4148和12V的稳压管极性不能接反，注意看管子上的字。12V稳压管一头是白色的，二极管4148一头是黑色的。

　　第二步：焊接所有的电容、晶体IC座、三极管。电解电容一共有8个，注意正负极性。7个电容都是一个方向(请看下图中电解电容的方向)。

　　完成后安装2个O．1μ的电容，2个22p的电容，一个11．0592MHz的晶体。这些没有极性。

　　经常有朋友询问，晶体能否用1 2MHz的代替，觉得就差那么一点点，这里明确地告诉大家：不可以!

　　必须严格地按照这个数值选用元件。

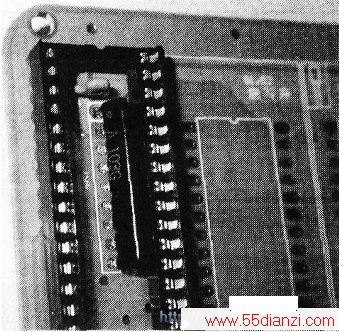

　　在下图中有一个10k的排阻，请注意其安装方向!如果插反了，会造成上拉电平不一致，导致数据错误!

　　然后安装3个三极管：一个是5401，两个是555l，注意电极不要接错，管子上有字，看清楚后再焊接!

　　安装到这里，编程器已经初具雏形了，我们分别焊上两个IC座(一个上监控芯片，一个16脚的MAX232)，两个锁紧座(一个烧写40脚，一个烧写20脚)以及232头、USB头和两个发光管。注意发光管的方向：长的一端在上面，短的一端靠近板子的边缘。

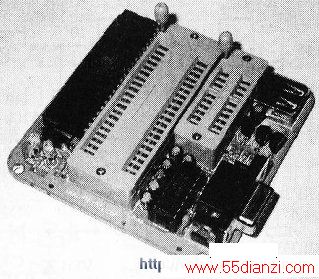

　　然后分别插上已经烧写好监控程序的AT89S51，MAX232芯片(注意安装的方向!)。至此硬件安装就完成了。最后请仔细检查一下有没有短路之处，焊接是否牢靠。如果你有洗板水，清洗一下更好。安装完成后如下图所示。

　　四、调试

　　1．插上USB电缆，此时电源指示灯会亮，表示电源正常，否则请检查发光管是否装反了。

　　2．用万用表分别测量11．0592MHz晶体两端电压，应当在2．5V左右，如果是0V或者5V，说明晶体没有起振。

　　3．测量稳压二极管的两端电压，应当是12V，如果没有，表明高压部分有问题。

　　4．如果最后仍有问题，请尝试用其他的编程器把监控程序重新写一下，并且仔细地检查一下板子。

　　5．然后联机调试。安装好软件后，双击桌面的A51编程器图标，程序启动后，会自动检测硬件及连接，状态框中显示“就绪”字样，表示编程器连接和设置均正常，否则请检查硬件连接和COM端口设置。把单片机芯片正确地放到编程器的相应插座上，注意，芯片的缺口要朝向插座的把手方向。对于89C2051／1051／4051芯片，把芯片放在小的20PIN小卡座上，同样的缺口要朝向插座的把手方向。芯片放好后，就可以对芯片进行读写操作了，读写操作可按下列步骤进行：

　　(1)程序运行，请先选择器件(点下选框)，选择烧写的芯片类型。检测芯片，此时屏幕提示应当有正确的芯片识别代码，否则请检查芯片。

　　(2)用“打开文件”选择打开要烧写的．HEx或者．BIN文件(一般情况下HEX文件类型居多)。

　　(3)用“保存文件”可以保存读出来的文件。

　　(4)用“擦除器件”擦除芯片(注意第二次烧写芯片时必须先擦除芯片，否则会烧写出错)。

　　(5)用“写器件”编程。

　　(6)用“读器件”读取芯片中的程序，加密的读不出来。

　　(7)用“校验数据”检查编程的正确与否。

　　(8)用“自动完成”自动执行以上各步骤。

　　(9)用“加密”选择加密的级数。
