本文介绍的是一种以MC145026/MC145027集成电路为核心元件制成的多通道红外遥控系统。它能独立对16种用电器具进行遥控开关操作，也能对电器进行多功能遥控。这一遥控系统是用专用集成电路及数字集成电路巧妙设计面成的，所以与一般遥控电路相比，具有通道多、制作更简单，成本不高等特点，极适于一般电子爱好者自制。

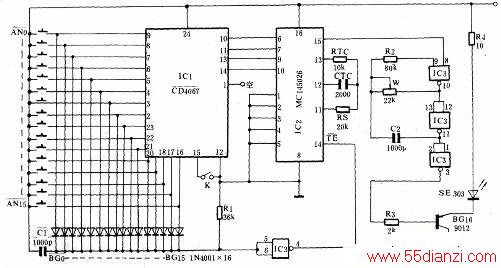

该系统由发射电路及接收电路两部分组成，发射电路的原理如上图所示。ICl(CD4067)将输入状态编成8421BCD码输出。IC2（MC145026，可用ED5026代用），是电路的核心元件，它将IC1送来的BCD编码进行一次压缩处理，然后由15脚串行输出编码信息，送至IC3(CD4011)组成的调制电路进行调制，经放大后通过红外发射管SE303发射出去。
使用时，如按下AN5，IC1的④脚由低电平变为高电平，经过编码，在IC1的10、11、13、14脚就输出一个表征按键状态 的BCD码0101。同时，IC1（4）脚上的高电平经过反相器后，给IC2的使能端TE提供一个控制信号，IC2即按时钟时序对输入端口6、7、9、10进行检测，并把检测信息由⑩脚串行输出到调制电路进行调制。经调制放大后进行发射。电路中设有开关K，当K闭合时，所有按键功能均被封锁。发射电路使用2节五号电池，其静态电流仅4μA，故不设电源开关，在发射状态时，电流在28mA以内。
该系统的接收电路原理如上图所示．它由接收解调、解码、译码驱动等电路组成．来自发射器的信号被红外接收管PH302接收后，由ICl(KA2184)进行解调，由7脚将解调过的信号直接送解码器IC2(MC145027．可用ED5027代换)进行解码。若送来的信息有效，LEDO被点亮，表示接收解码成功．同时．IC2的12～15脚将向IC3输出一个Ol01的状态编码信息。经译码后，IC3的6脚将呈现高电平。IC4是由8片双D触发器CD4013组成的一组双稳触发器阵列，担任把IC3端口上的脉冲信号转换为ON或OFF状态，当IC3的6脚呈高电平后，与之相连的触发器状态被改变，同时，LED6点亮或熄灭，以指示该通道的最新状态。
由于CD4013驱动能力较强，可以直接驱动中小功率可控硅，对负载进行控制。可控硅型号视负载容量而定，当控制电流超过3A时，应加驱动放大电路。
该电路设计为每按动按键一次，与之相对应的可控硅导通，指示该通道的灯点亮，再按一次按键，可控硅断开，指示灯熄灭。由于该电路集成度较高，设计紧凑合理，只要所用元件质量有保证，调试工作非常简单，仅需对发射和接收频率进行适当调整即可。
