无线电遥控器作为一种控制手段，深受人们的喜爱。无线电遥控器的控制距离一般与其体积等因素有关。用以进行远距离控制的无线电遥控器（专业型500m，业余型250m)，不仅体积相应增大，而且要有一定的外伸天线（收、发均如此），因此效率低、功耗大。
本文介绍的一种无天线型远距离无线电遥控器，其遥控距离达400m，既可用来遥控各种设备，又可用于报警器等场合。
工作原理
上图是发射机电路原理图。L1、co、c1i、VT1等构成射频振荡器。由于VT1高频振荡管特征频率fr较高，振荡性能好，又由于Ll电感采用印刷方式印制在电路板上，电感稳定，因此整个电路的振荡频率在100--400MHz范围内，非常稳定。
信号经Ll向空中发射。射频发射电路的关键元器件VT1和LZ均为专用型的，要求较高，因为VT1不但要满足本振电路的需要，而且还要承受1.2反馈电压的冲击，以增加发射效率。
调制信号采用脉宽改变的编码信号。编码器为5026共设8个地址码，即A1～A8；4个数据码，即D1～D4。8个地址端可以任意接电源正、负端或悬空，并可任意组合。数据码D1-D4为BCD码，可组成I5位数。通过地址码及数据码的不同组合，可有近30万组不同的数据输出。
调制脉冲经IC1的17脚控制VT2调制管工作，使射频电路处在调制脉冲的控制下。IC1振荡频率由外接电阻R2决定，R2阻值越小，振荡频率越高，R2阻值越大，振荡频率越低。在本电路中，R2选用100kΩ;与其相应的调制振荡频率约为1.1kHz。
上图是接收机电路原理图。它由超再生接收、放大、整形及译码电路组成。Ll接收发射机发射出的高频信号，由VT1、co、Cl、VT2等组成的电路进行放大，再送入IC2进行放大整形，将高频载波信号内的调制信号完全复原后送入译码器IC3的⑩脚。IC3是发射电路中IC1的配对译码器，可直接对5026的编码脉冲信号进行译码，经17脚输出控制信号，使VT3导通。
译码器5027是编码器5026的配对电路。对编码器和译码器的要求是很高的：(I)5026和5027两电路的地址码A1～A8应绝对保持一致，它们的状态也应一样。(2)5026：
的振荡电阻R2应和5027的振荡电阻R14完全一样。无论5026数据码怎样编排，只要5027接收正确，总线VT均会输出高电平。当5026停止发送信号（发射机关机）时．5027的VT端复零，而5027的D1～D4输出的数据将保持到关机为止。
图3是编码、解码电路的波形图，供制作、测试时参考。
元器件选择
发射电路中的微调电容co要选用体积小的，容量为5～47pF，Cl、C2均为高频瓷片电容。射频振荡发射管VT1选用LD-400、其特征频率fT≥660MHz。编码器5026可选用LD5026或VD5026．不需要编码键，只要将某点与电源正极或负极相连即可。电源用9V层叠电池，也可用12V。L2是用φ0.71mm漆包线在φ3mm钻头上紧绕6匝制成的。
接收电路中的VT1采用高频管C1907或9018。VT2选用C1427或9013、β≥150。放大器选用D-4或LM741。L2为色码电感，电感量为4.7μH。解码器5027选用LD5027或VD5027。外接负载HA可用继电器或蜂鸣器。电源为6V。其余元件按图选用即可。Ll天线是用φ1.5mm铜线制成的10×20mm矩形方框，将其焊在两个天线孔中即可。

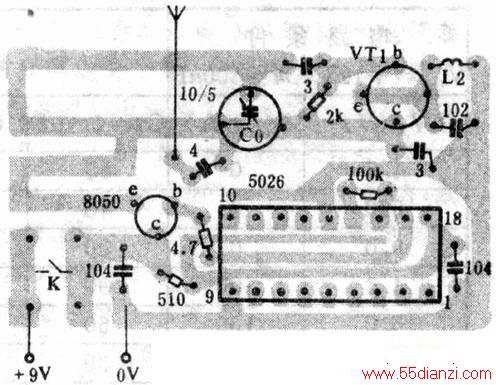

上图和下图分别是发射机和接收机的元件安装印刷电路板图。
调试方法本机调试极为简单，只要元器件数值正确，焊接无误，一般均可正常工作。
发射机接通电源后，总电流为20～40mA，接收电路在未接收信号时的总电流为1.5～2mA．有信号时大于10mA。
调试要在示波器的配合F进行。将示波器探针分别接在IC3（14）脚与地之间，所显示波形应和发射机5026⑥（17）脚的波形完全一样，并注意观察相位。如果无波形或波形不正确，要分别调节发射机电路和接收机电路中的微调电容co，使两机工作频率一致。如果一切都正常，呵进行拉距试验，如果两机谐振困难，可在接收机原1.2pF处再并一只1～2pF电容器。
当用LD--400发射管制作发射机时，在空阔地的实际有效控制距离可达200～400m，如在天线处接·只电容C4(4pF)，串一根10～lOOcm软天线，遥控距离将增大至500m以上。
为了测试方便，可在接收机HA处接一只发光二极管（应串一只分压电阻），以便观察测试效果，调试时，注意手不要接触两机印刷天线，以免射频、谐振频率发生变化。
该遥控器电路简单，结构合理，适合电子爱好者及生产厂家制作与生产。由于接收机和发射机体积较小，因此可制成便携机随身携带。整机成本仅几十元，其性能／价格比较高。
