由OPA660与缓冲放大器BUF601构成的400MHz差分放大电路

点击数：7435 次录入时间：03-04 11:43:36 整理：http://www.55dianzi.com 运算放大器

由宽带跨导型运算放大和缓冲器OPA660与缓冲放大器BUF601构成的40

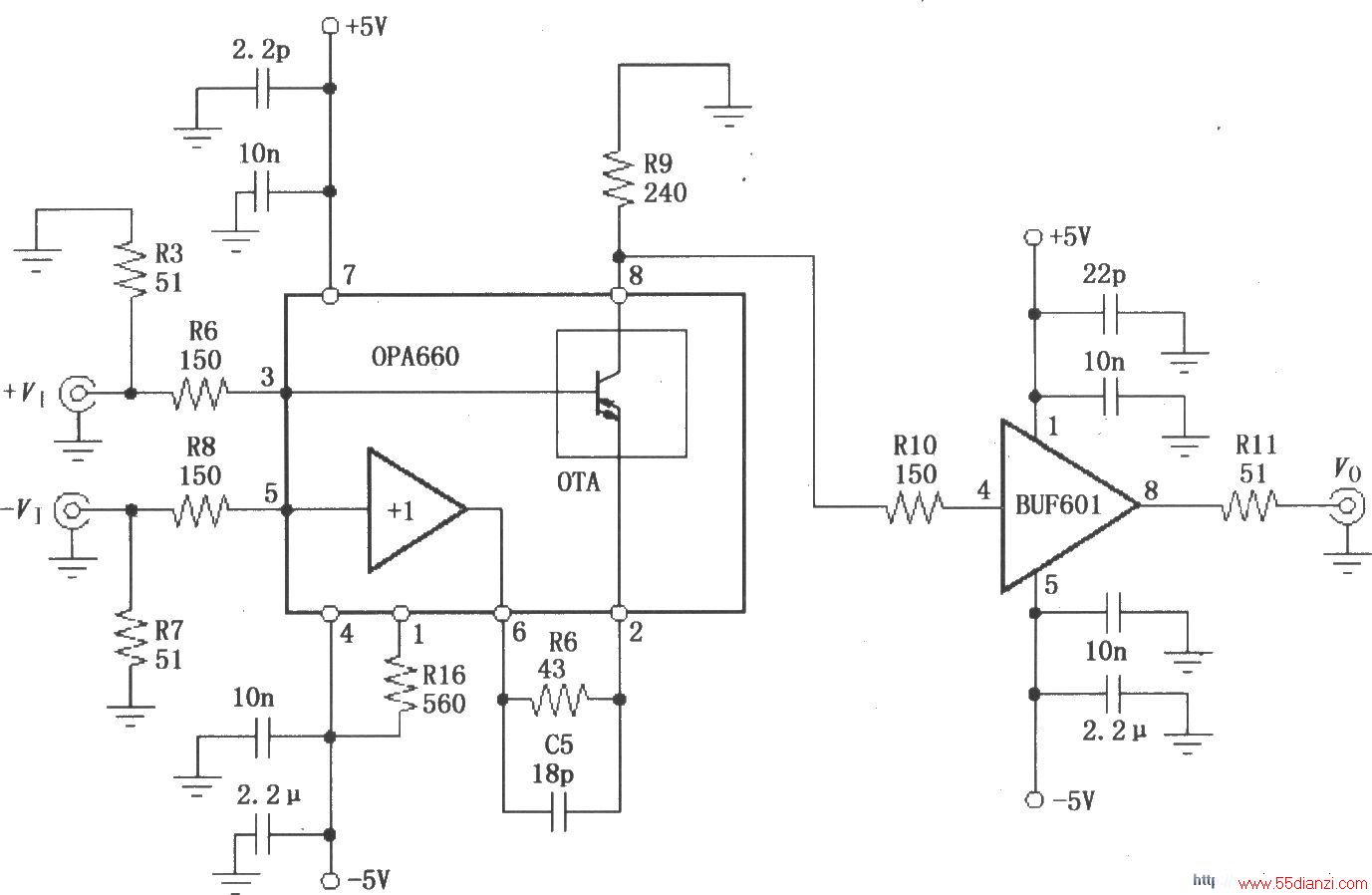

如图所示为由OPA660与缓冲放大器BUF601构成的400MHz差分放大电路。差分信号电压VI、-VI分别经过150Ω电阻和51Ω匹配电阻加到OPA660内部OTA的3脚和 1放大器输入端5脚，由 1放大器6脚输出到OTA的2脚，差分放大后由OPA660输出端8脚送到缓冲放大器BUF600，经过缓冲放大器BUF601缓冲后输出。
