由OPA660(宽带跨导型运算放大和缓冲器)与缓冲放大器BUF600构成的

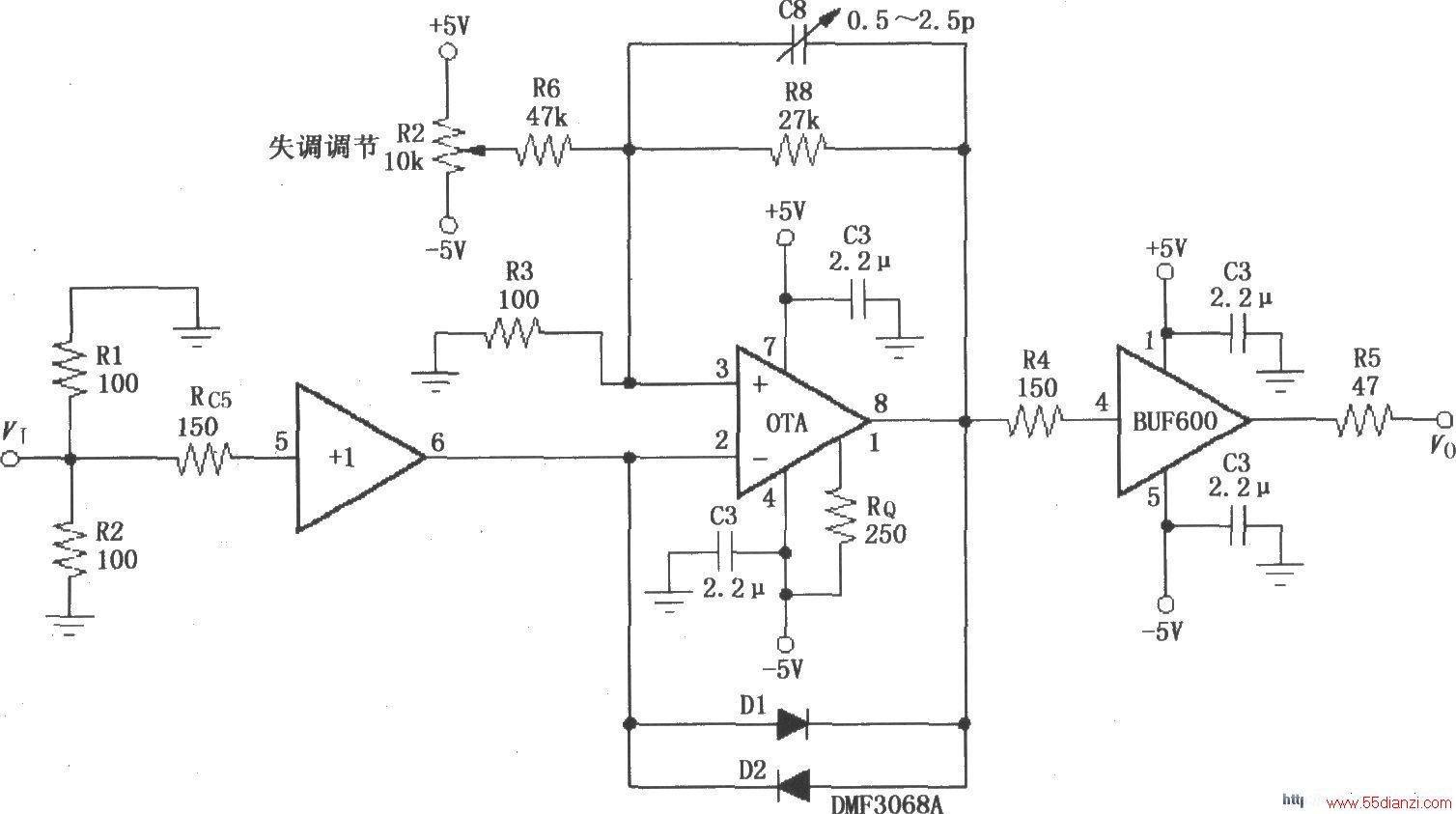

如图所示为由OPA660与缓冲放大器BUF600构成的比较(低抖动)电路。比较器电路的基准电压由电位器R2设定(R2也可用于失调调节)，信号电压VI经过150Ω电阻加到OPA660内部 1放大器输入端5脚，由 1放大器6脚输出到OTA的2脚。2脚与3脚两个信号比较，当2脚电压>3脚电压时，OPA660输出端8脚为高电平；反之，当2脚电压<3脚电压时，OPA660输出端8脚为低电平。OPA660输出端8脚信号再经过缓冲放大器BUF600输出。传输延时时间为5nS；上升时间为1．5ns。
