在射击场上，射手每完成一次射{击动作，都要举起望远镜观察是否击中靶子，这显得有点麻烦。如果采用这里介绍的无线电射击报靶装置，则可有效解决这一问题。每当靶子被射中时，报靶器便会发出声、光信号，告诉射手已击中靶子。
一、工作原理
无线电射击报靶装置的电路如下图所示。全向振动传感控制器A1和无线电编码发射板A2等组成了子弹中靶振动检测发射器，无线电接收解码板A3、发光二极管VD1～VD4和自带音源器件HA等组成了子弹中靶声、光报知器。
．子弹中靶振动检测发射器可同时制作四台，分别用来检测四个靶子的中弹情况。各发射器电路的不同处在于Al的输出端（第③脚）依次与A2板上的四个数据信号控制端A、B、C、D相接，以产生互不干扰的数字编码无线电波。以图l所示发射器电路为例，当射击子弹击中靶子时，靶子所产生的机械振动波被A1检测，经Al内部电路一系列放大、整形、延时等处理后，使其输出端第③脚输出长达5s以上的高电平信号。该信号直接加至A2板的数据控制端A，使A2板上数字编码电路及射频振荡电路工作，天线Wl向外发送出频率为315MHz的数字编码无线电波。在有效作用距离范围(≤400m)内，天线W2接收到发射电波，经A3板上电路一系列放大、解调、整形、解码等处理，使解码有效输出端Io输出脉宽达5s的正脉冲信号，VT导通，HA得电发出断续声响，表示子弹击中靶子；与此同时，A3板上数据锁存输出端A(对应A2板上数据控制端A)输出高电平，VD1发出亮光，表示子弹击中“A”靶。当子弹击中另外“B”、“C”、“D”靶（所用发射器申，路中A1第③脚分别接A2板上的B、C、D端）时，工作过程与上述情况类似，HA亦发声，只不过发光的二极管依次为VD2、VD3和VD4。
如果实际使用中只需要一台子弹中靶振动检测发射器，则接收器电路中发光二极管VD1一VD4及R2可省掉不用，使得电路更加简洁。
二、元器件选择与制作

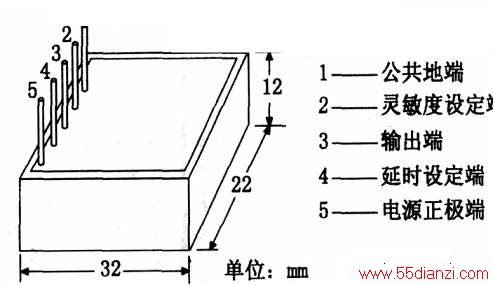

Al选用新颖ND-1型全向振动传感控制器，其外形和引脚排列见下图所示。在其第②脚和第⑤脚之间接上一只51～100kΩ的电阻器，可改变振动检测灵敏度。阻值小，灵敏度低；阻值大，灵敏度高。本制作未接该电阻器，以获得最高检测灵敏度。第④脚与第①脚间所接电容器C1，控制A1第③脚输出脉冲宽度。容量小，脉冲宽度小；容量大，脉冲宽度也大。C1容量选择范围一般为0.1~ 10μF。
A2、A3选用SB-200B型无线电编码遥控专用发射板与接收板。A4选用HT7150型微功耗低压差固定三端稳压器，其输出电压为5V，外形及引脚等同于读者熟悉的78L05型产品，但它的自身耗电仅5μA(78L05为2.5mA)、输入电压范围5.5—20V。HA选用能够发出断续声响的ME1805型两针式电子音源器件，亦可用工作电压为9V的其它同类直流电音响器代替。
VT选用9014或3DG8型硅NPN三极管，要求β>100。VD1一VD4 -律用φ5mm高亮度红色发光二极管。R1、R2均用RTX-1/8W型碳膜电阻器。C1、C2均用CD11-16V型电解电容器。W1、W2均用23. 8cm长度的粗铜丝即可。SA1、SA2均用小型单刀单掷开关。G1用八节5号干电池串联而成，电压12V; G2用六节大号干电池串联而成，电压9V。
报靶装置的发射、接收电路分别焊装在体积合适的绝缘小盒内。全向振动传感器A1用软细导线引出发射盒，并固定在靶杆的中下部，要求采取一定的保护措施，以防被子弹击中。接收电路盒放置在射击者身旁，以便随时报靶。
制作成的报靶装置，电路无须任何调试便可投入使用。由于发射部分静态耗电<1mA、发射电流<40mA，接收部分守侯电流<8mA、告警电流<30mA，故使用干电池供电都很节省。
