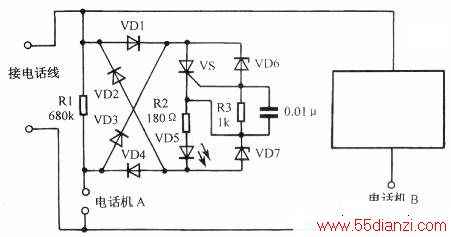

如果两部电话机并联在同一线上时,如果使用了这个同线电话保密器,可以避免相互间的干扰(下图)。当A话机通话时,B话机不能使用。由于电话线上提供的是直流电,电路中用二极管VD1~VD4构成导向电路为电路提供正确的工作电压。如果能辨别电话线上的电压,也可省去这4只二极管。下图是它的电原理图,电路右边的方框内是同样的电路,接电话机B。
