高速磁隔离加电平转换电路

点击数：7494 次录入时间：03-04 12:01:16 整理：http://www.55dianzi.com 综合-其它

    功能指标
    用磁隔离替换光藕，可以减少PCB体积，方便布线，且速度和稳定性均有所提高。
    电路说明
    在CAN通讯电路中，因CAN收发器一般都是5V工作的，而ARM或DSP基本是3.3V工作的且速度较高，用磁隔离替换光藕，可以减少PCB体积，方便布线，且速度和稳定性均有所提高。

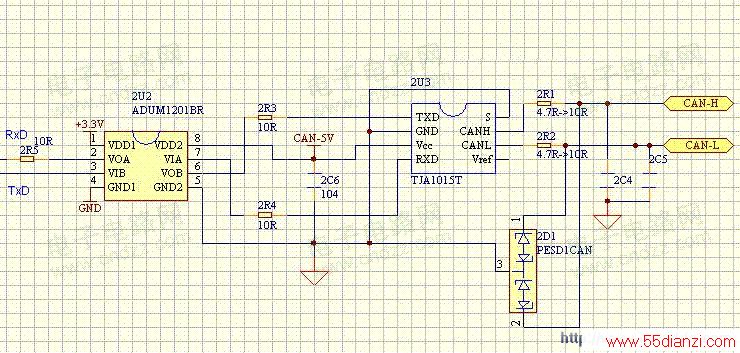

磁隔离用ADUM1201BR，防雷管用PESD1CAN，CAN收发器用TJA1015T。2C4和2C5为33P。
