VCA610典型超声波应用电路
点击数:7374 次 录入时间:03-04 11:59:32 整理:http://www.55dianzi.com 综合-其它

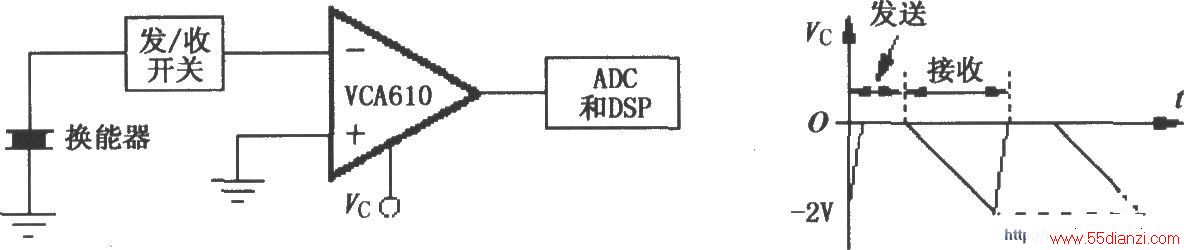

如图所示为VCA610的典型超声波应用电路,用于超声波脉冲-回波成像系统。换能器采用一个压电晶体,既作为超声波脉冲发生器,又作为回波检测传感器。“收/发开关”的作用是:当压电晶体工作在超声波脉冲发生器时断开,当压电晶体工作在回波检测传感器时接通。压电晶体换能器将电压转换为超声波发射出去,产生的超声波脉冲遇到物体反射,回波在换能器转换为电压输入VCA610,经VCA610放大后输出到ADC或DSP(数字信号处理器)进一步处理,利用Vc对VCA610的增益进行控制。
