二极管整流的正激变换电路及无源复位电路

　变压器复位选择

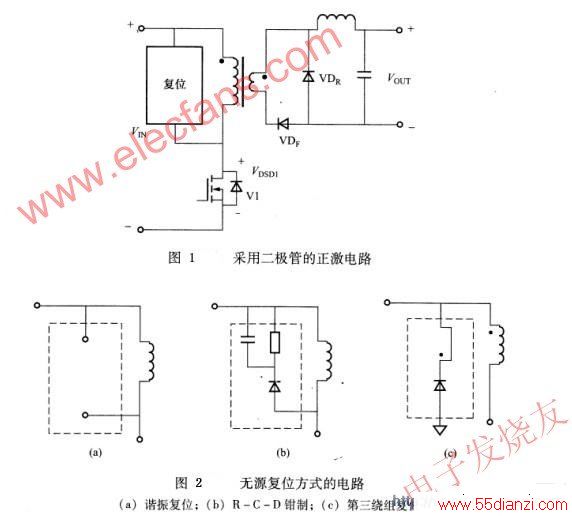

　　在讨论同步整流之前，看看用二极管整流的 正激变换 器是有意义的，正激拓扑基本的功率级示于图1。

　　这里有几种可能的复位方法示于图2。

　　这些技术都是要使变压器磁化电流在主开关Q1关断时复位。方法及磁化电流幅度复位是不同的。通过谐振电容的反向磁化电流幅度起始要等于Q1的Coss加上DF的结电容。该负向值要等于峰峰磁化电流的一半。R-C-D箝位与之非常相似，除非它是箝制电压，其能驱动变压器的反向磁化电流。

　　因此，在R-C-D箝制中，磁化电流将在正、负峰值之间循环，而不必让其磁化电流一半的峰-峰值相等。传统的第三绕组复位技术，磁化电流首先由其复位到0，但在磁化电感及Q1的Coss之间的谐振将驱动磁化电流的反向，该反向的磁化电流将在同步整流工作于正激拓扑时起到重要作用。
