三星753DFX彩色显示器视频处理电路分析

引脚号 引脚名 类型 功能 l VFLB I 场逆程脉冲输入 2 VSSA   PLL电路地线 3 VCO_IN_P I 锁相环滤波器输出 4 VREFI O 基准电压输出 5 VREF O PLL调整滤波器 6 VDDA   PLL电路+5v电源 7 CONT_CAP   放大器电路对比度控制 8 ABL_IN   自动射束电流限制输入 9 GND   视频放大器电路地线 10 CLP_IN   视频钳位脉冲输入 11 VCC3   视频放大器电路+12V电源（视频控制电路使用） 12 RIN I 红视频信号输入 13 VCC1   视频放大器电路+12V电源（主视频信号处理电路使用） 14 GIN I 绿视频信号输入 15 GND1   视频放大器地线（主视频信号处理电路使用） 16 BIN I 蓝视频信号输入 17 BCLP   蓝信号输出钳位电容器 18 BOUT O 蓝视频信号输出 19 GND2   视频放大器地线（视频输出驱动电路使用） 20 GCLP   绿信号输出钳位电容器 21 GOUT O 绿视频信号输出 22 VCC2   视频放大器电路+12V电源（视频输出驱动电路使用） 23 RCLP   红信号输出钳位电容器 24 ROUT O 红视频信号输出 25 BCT   蓝截止控制信号输出 26 GCT   绿截止控制信号输出 27 RCT   红截止控制信号输出 28 VSS   数字电路地线 29 SCL I IIC总线串行时钟 30 SDA I/O IIC总线串行数据 31 VDD   数字电路+5V电源 32 HFLB I 行逆程脉冲输入

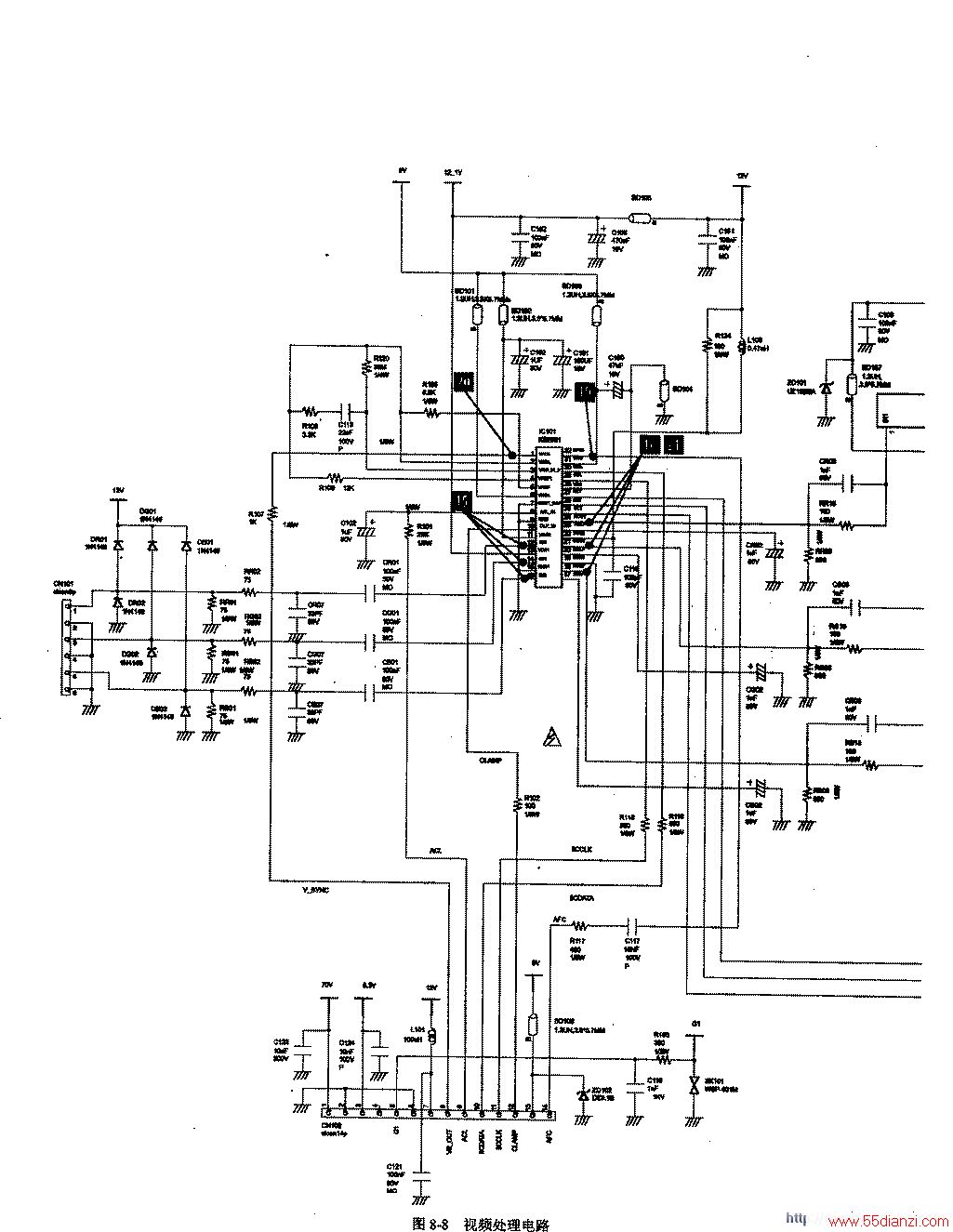

　　电脑主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经RR02、CR01送到KB2551的12脚，G信号经RG02、CG01送到KB2551的14脚。B信号经RB02、CB01送到KB2551的l6脚。经KB2551放大后R、G、B信号由24、21、18脚输出。

　　KB2551的10脚为钳位脉冲输入端，在钳位脉冲的作用下，KB2551的23脚、20脚、17脚外接的钳位电容CR02、CG02、CB02被充电，从而使视频钳位电路处于工作状态。此时，KB2551的24脚、21脚、18脚才能输出R、G、B信号。若KB2551的10脚没有钳位脉冲电压输入，KB2551的R、G、B放大器截止，显像管黑屏。

    　　二、视频输出电路
　　

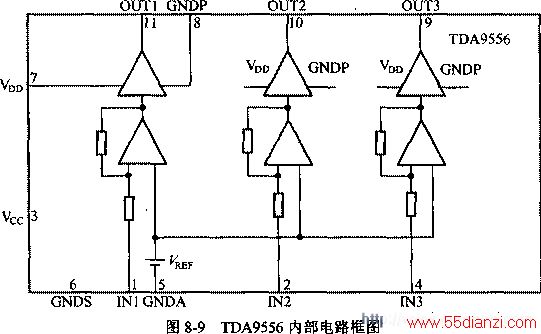

　　视频输出电路以IC102 （TDA9556）为核心构成。TDA9556内部电路框图如图8-9所示，引脚功能如表8-4所示。

引脚号 引脚名 功能 l IN1 红输入 2 IN2 绿输入 3 Vcc 低电源供电 4 IN3 蓝输入 5 GNDA 模拟地 6 GNDS 内部地 7 VDD 高电源供电 8 GNDP 电源地 9 OUT3 蓝输出 10 OUT2 绿输出 11 OUT1 红输出

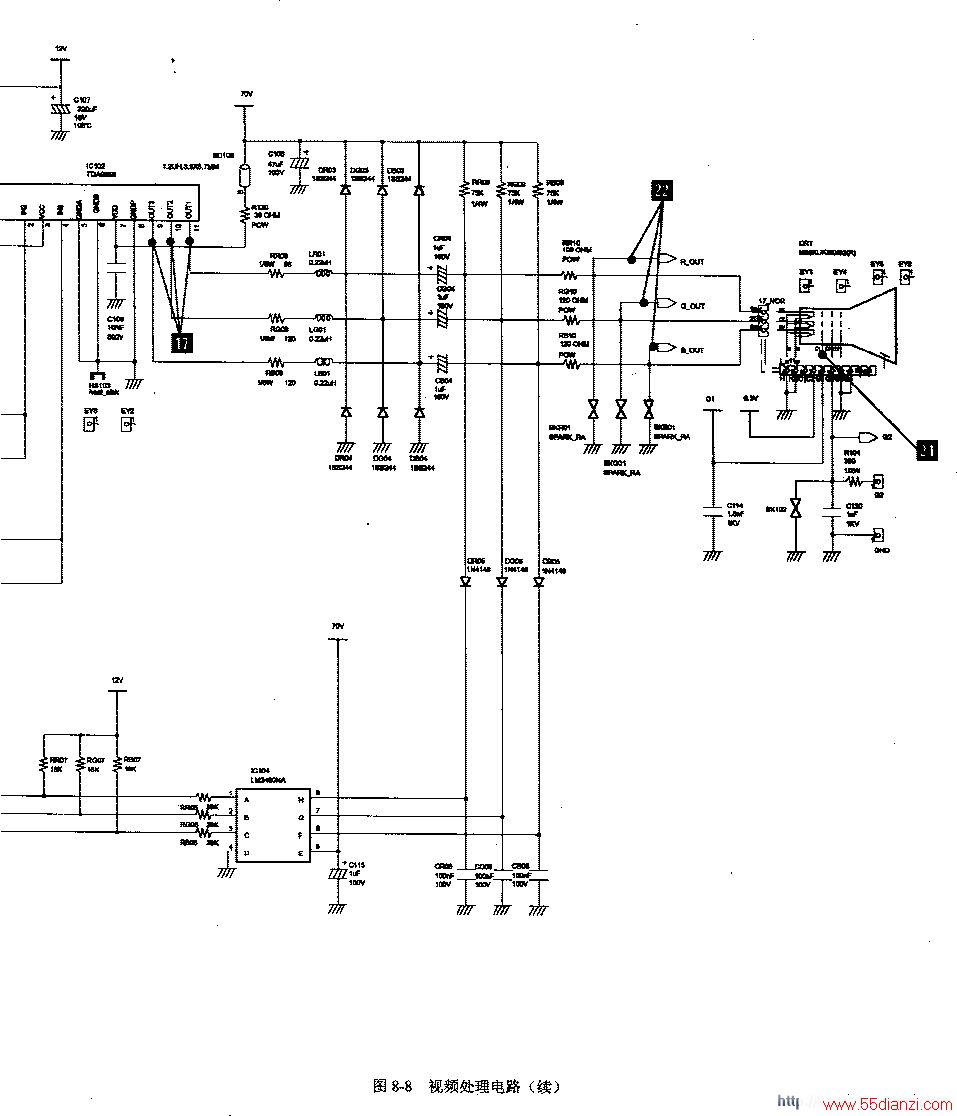

　　KB2551的24、21、18脚输出的R、G、B信号分别加到TDA9556的1、2、4脚，经TDA9556放大后，分别由11、10、9脚输出R、G、B基色信号。经CR04、CG04、CB04耦合到显像管的RK、GK、BK三个阴极。

　　LR01、LG01、LB01用以提高画面高频质量。DR04、DG04、DB04是为了防止显像管打火损坏TDA9556而设置的。SKR01、SKG01、SKB01是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　1.暗平衡调整暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。

　　当需要改变显像管RK阴极电位时，微处理器IC201的通过I2C总线，控制KB2551的27脚输出的直流电压发生变化，经IC102 （LM2480）处理后，控制显像管的RK阴极电位。GK、BK阴极电位的调整过程不再分析。

　　2.亮平衡调整亮平衡是通过改变R、G、B基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。

　　当需要改变R信号增益时，微处理器IC201通过IIC总线，控制KB2551的R通道放大器信号增益发生变化，进而控制KB2551的24脚输出的R信号幅度发生变化。G、B信号增益的调整过程不再分析。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC201通过IIC总线，同时控制KB2551的R、G、B三个通道放大器的增益增大，使画面对比度得以增大。

　　降低对比度时，控制过程相反。

　　2.ABL控制电路当画面亮度增大引起显像管束电流增大时，行输出变压器T501的8脚电位下降，导致KB2551的8脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　
　　1.亮度控制电路该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。

　　视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由微处理器IC201通过I2C总线控制视频信号处理电路KB2551来完成。当需要调节亮度时，KB2551的25、26、27脚输出的直流电压的同时变化，同时控制LM2480，使显像管阴极直流电压变化，光栅亮度变化，达到亮度控制的目的。

　　2.消亮点电路

　　行输出变压器T501次级绕组8脚上的负脉冲电压经D504、C509整流滤波得到-140V的负电压。当显示器工作时，三极管Q502由于发射极电压始终高于基极电压，因此是始终导通的，这祥，-140V电压通过R516、R515、Q502进行分压后加到显像管的栅极G1上，为显像管栅极提供正常工作所需的负压。显示器关机后，Q502迅速截止，-140V电压不经Q502分压，直接加到显像管栅极G1上，由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路
　　
　　行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路KB2551上，完成行消隐。具体工作过程是：行输出电路产生的行逆程脉冲经R117、C117加到KB2551的32脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

　　2.场消隐电路

　　场输出集成电路IC301 （KA2142）的4脚输出的场逆程脉冲，经C340、R340加到Q502的基极，经Q502倒相后从集电极输出，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。

　　七、视频静噪电路
　　
　　在开机瞬间或模式变换瞬间，微处理器IC201的8脚输出短暂的高电平，控制Q501导通，Q502截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪。

  　　八、屏显电路
　　
　　屏显电路（OSD）以视频前置放大电路IC101 （KB2551）为核心构成，具体工作过程如下：

　　微处理器IC201将待显示字符及其位置信息，通过数据总线送入KB2551，KB2551输出模拟R、G、B三基色字符信号，在KB2551内部，和R、G、B视频信号混合后，驱动显像管显示字符和图案。

　　KB2551的3脚、4脚和5脚内部和外部电路组成锁相环振荡电路，用来产生字符产生电路所需的振荡频率，并使振荡器振荡在规定的点频率上。32、1脚为行、场逆程脉冲输入端，KB2551通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
