三星753DFX彩色显示器微处理器电路分析

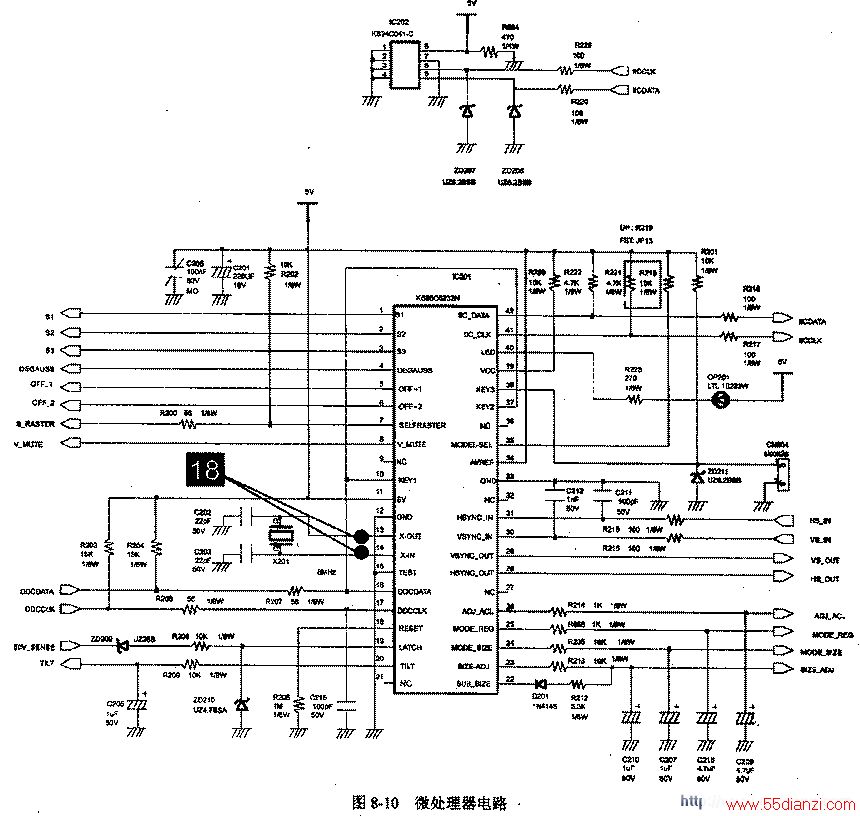

　　微处理器电路以微处理器IC201 （KS88C6232N）和存储器IC202 （KS24C04）为核心构成，有关电路如图8-10所示。微处理器KS88C6232N引脚功能如表8-5所示。

引脚号 引脚名 功能 l S1 S校正电容控制1 2 S2 S校正电容控制2 3 S3 +B控制输出 4 DEGAUSS 消磁控制 5 OFF-1 节能控制 6 OFF-2 节能控制 7 SELFRASTER 联机自检光栅 8 V_MUTE 视频静噪 9 NC 空 IO KEY1 按键 11 5V 电源 12 GND 地线 13 X_OUT 晶振输出 14 X_IN 晶振输入 15 TEST 测试（接地） 16 DDCDATA IIC总线串行数据 17 DDCCLK IIC总线串行时钟 18 RESET 复位 19 LATCH 保护输入 20 TILT 倾斜输出，未用 21 NC 空 22 SUBSIZE 副行幅控制 23 SIZEADJ 行幅调整 24 MODESIZE 模式行幅，用于在模式切换时进行行幅补偿 25 MODEREG 模式调节，用于显示模式切换时的行幅稳定 26 ADJACL 束电流调整 27 NC 空 28 HSYNCOUT 行同步信号输出 29 VSYNCOUT 场同步信号输出 30 VSYNCIN 场同步信号输入 3l HSYNCIN 行同步信号输入 32 NC 空 33 GND 地线 34 AVREF 基准电压 35 MODE-SEL 模式选择 36 NC 空 37 KEY2 键扫输入2 38 KEY3 键扫输入3 39 VCC 电源 40 LED 指示灯控制 41 IIC_CLK IIC总线串行时钟 42 IIC_DATA IIC总线串行数据

　　一、微处理器的工作条件
　　
　　微处理器IC201 （KS88C6232N）要正常工作，必须具备以下三个条件：一是5V供电电压，二是复位信号，三是振荡信号。

　　1.供电电路
　　
　　一次电源电路产生的5V电压，经C201滤波后，直接加到微处理器IC201供电端11脚。为微处理器提供工作所需的电压。

　　2.时钟振荡电路
　　
　　微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据、模拟量存储等操作。只有时钟脉冲的作用，才使得微处理器的工作井然有序。否则，微处理器不能正常工作。

　　微处理器IC201时钟振荡器端子13、14脚内部电路与晶体X201以及电容C202、C203产生时钟脉冲信号。时钟信号再经分频器分频后获得时钟信号，作为微处理器电路正常工作的时钟信号。

　　3.复位电路
　　
　　复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。微处理器IC201内含有复位电路，而且CPU的复位动作还要与时钟同步。复位完成后，IC201进入正常工作状态。

　　二、同步信号处理电路
　　
　　主机显卡送来的行场同步信号经反相器缓冲后，送到IC201的31、30脚，IC201根据输入行场同步脉冲，识别出当前的显示模式，并从IC201的28、29脚输出转换极性后的行场同步信号，送到行场扫描芯片IC401 （TDA6888）的1、2脚，同时，IC201通过总线、模拟量和开关量控制电路，对整机进行控制。

　　三、II2C总线控制电路
　　
　　IC201的IIC总线有4个引脚：16脚（DDCDDATA）、17脚（DDCCLK）专门用来与电脑主机显卡进行数据交换，以实现即插即用功能；42脚（IIC_DATA）、41脚（IIC_CLK）用来控制行场扫描芯片TDA6888、视频放大处理和OSD处理芯片KB2551和存储器24C04。

　　四、脱机检测电路
　　
　　脱机状态是由IC201的7脚进行检测的，当彩色显示器脱机时，IC201的7脚由于未与主机相连而处于悬空状态（电压为5V），经IC201检测后，从6脚输出高电平信号，控制彩色显示器处于正常工作状态。

　　彩色显示器与主机联机时，IC201的7脚通过计算机主机接地，若此时不开主机，则彩色显示器处于节能状态，若此时打开主机，则彩色显示器正常工作。
