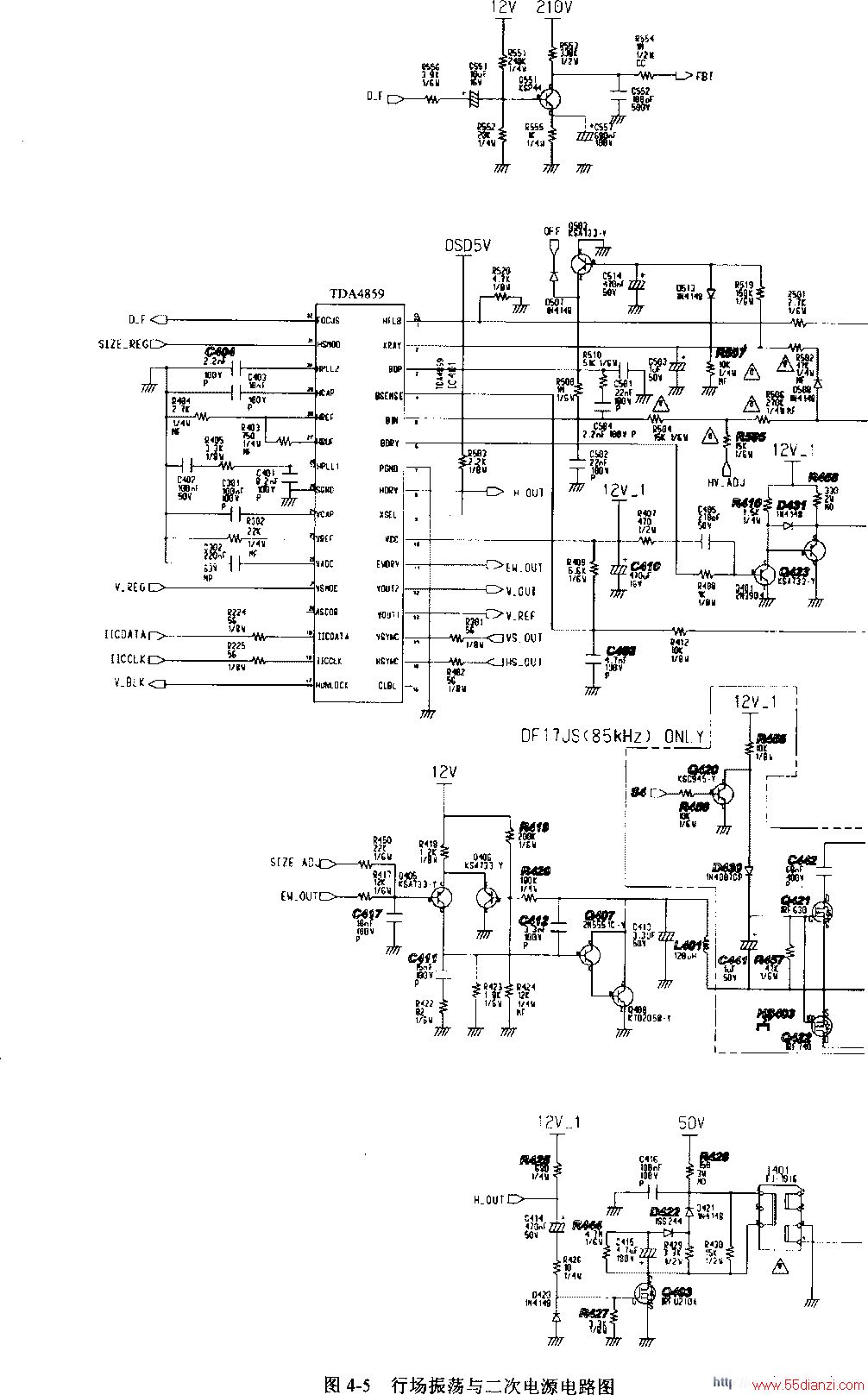

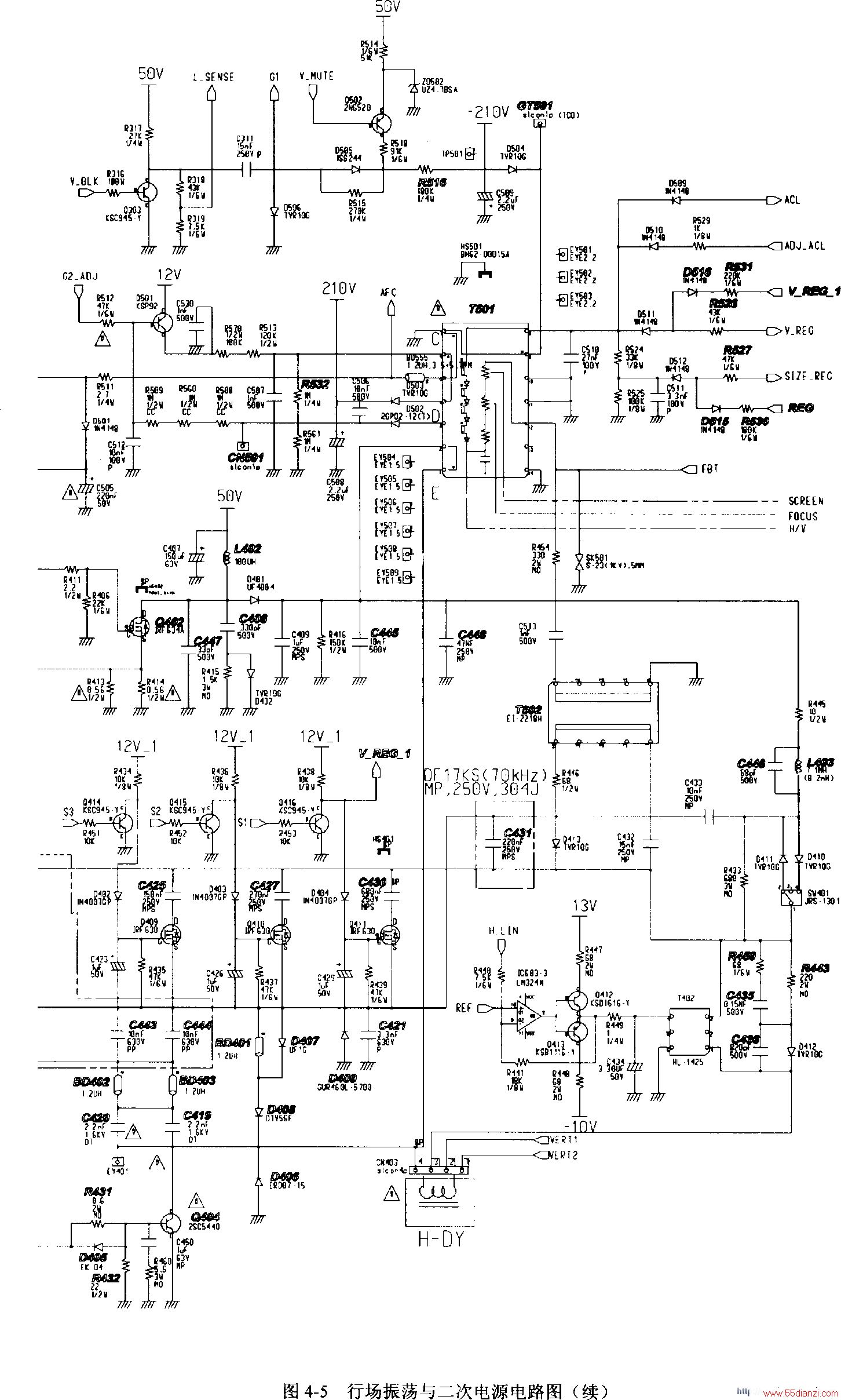

场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、角部失真、梯形失真校正和行幅控制电路，产生场频抛物波由1 1脚输出；第二路送到左右不对称校正电路，由20脚输出；第三路送到场线性、场线性对称和场锯齿波输出电路，经放大后，分别由12、13脚输出上升沿和下降沿场锯齿波激励信号。
2.场输出电路场输出电路

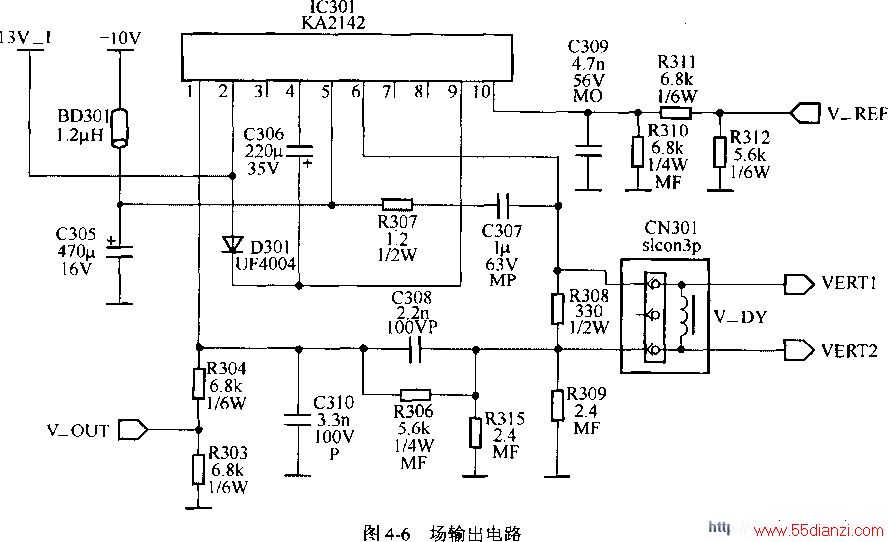

采用以IC301 （KA2142）及外围元件构成的OCL功率放大器。场输出电路如图4-6所示。

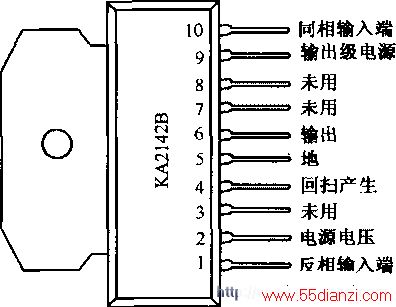

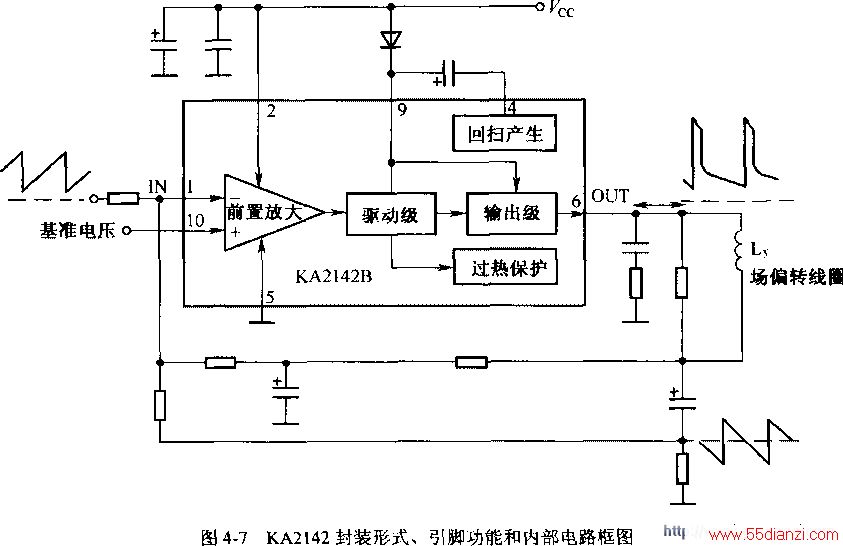

KA2142的封装形式、引脚功能和内部电路框图如图4-7所示。
电源电路输出的13V电压为场输出电路KA2142的2脚供电，电源电路输出的-10V电压为KA2142的5脚供电。D301、C306同片内电路共同完成逆程期间的自举升压功能，在场正程期间，13V电压直接由D301加到KA2142的9脚，并对C306充电至电源电压；在场逆程期间，4脚输出一幅度约等于电源电压的场逆程脉冲，加到C306的负端，这样该逆程脉冲电压同C306上的原有电压相叠加，使C306正端的电压大约为电源电压的两倍，并加至KA2142的9脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。10脚为内部放大器参考电压输入端，由R311、R312对TDA4859的13脚输出的V-REF电压分压得到。
由TDA4859的12脚输出的场频锯齿波经R304加到KA2142的l脚，经功率放大器放大后，从KA2142的6脚输出，使场锯齿波电流在场偏转线圈V-DY中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。6脚输出的锯齿波电压在R309两端产生的压降，经R306、C308送到KA2142的1脚，为功率放大器提供负反馈信号，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
3.场幅、场中心、场线性调整电路
场频锯齿波由场锯齿波输出电路放大，从TDA4859的12、13脚输出正向、负向场锯齿波激励信号。用户可以通过按键进入显示器的菜单，对12、13脚输出电流的幅度进行调整，即调整场幅。
也可以对12、13脚输出电流的直流成分进行调整，即调整场中心。还可以对12、13脚场激励锯齿波的波形进行校正，即场S校正。
左右枕形校正电路是直流耦合电路，Il脚为左右枕形校正输出脚，微处理器通过总线控制TDA4859，可以调整11脚输出抛物波的波形，从而实现枕形校正。另外梯形校正、四角校正、行幅调整也是通过此部分电路来实现的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
TDA4859的22脚是场幅控制外接电容器端，22脚外接场振荡AGC外接电容器C302。当场AGC电容C302损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.高压变动引起场幅变化稳定电路
TDA4859的21脚为高压变动引起场幅变化补偿输入脚。当画面亮度升高引起阳极电流增大时，行输出变压器T501的8脚电位下降，使加到TDA4859的21脚电位下降，经内部电路处理后，对场幅电路进行控制，使TDA4859的12、13脚输出的锯齿波电流下降，最终使场幅缩小，从而避免了显像管亮度升高，导致场幅增大的现象。反之，当T501的8脚电位升高，使TDA4859的21脚电位相继升高，最终使场幅增大，从而避免了画面亮度下降引起场幅变小的现象。这样，通过TDA4859的21脚内部电路对显像管束电流的检测，可避免画面亮度引起画面场幅变化的现象。
