TDA9106的9、10、11脚内接压控振荡器VCO，10脚外接电容C209为行振荡电容器，它与11脚外接电阻R204共同构成行振荡器的时间常数电路，决定TDA9106行振荡器的最低振荡频率（自由振荡频率）。
该机为多频显示器，行振荡频率范围很宽，在不同的模式下可在30～150kHz范围内变化，不同模式下的行频自同步由TDA9106内部自动完成。也就是说，TDA9106属于自动同步行场扫描处理电路，它可以不依靠CPU或其他电路的配合就能根据38脚输入的行同步信号实现全范围的行频自动同步。
经PLL1第一锁相环鉴相控制后的行振荡信号，再送往PLL2第二锁相环自动频率电路的鉴相器，与TDA9106的6脚输入的行逆程脉冲进行相位比较后，获得误差信号，再经4脚外接的C202滤波后，获得直流控制电压，对PLL2进行控制，校正行振荡输出与行输出电路之间的信号延迟效应，确保亮度变化时不使行中心发生偏移。最后，行频信号经缓冲后由21脚输出，作为行输出电路的激励信号。
2.行推动和行扫描输出电路

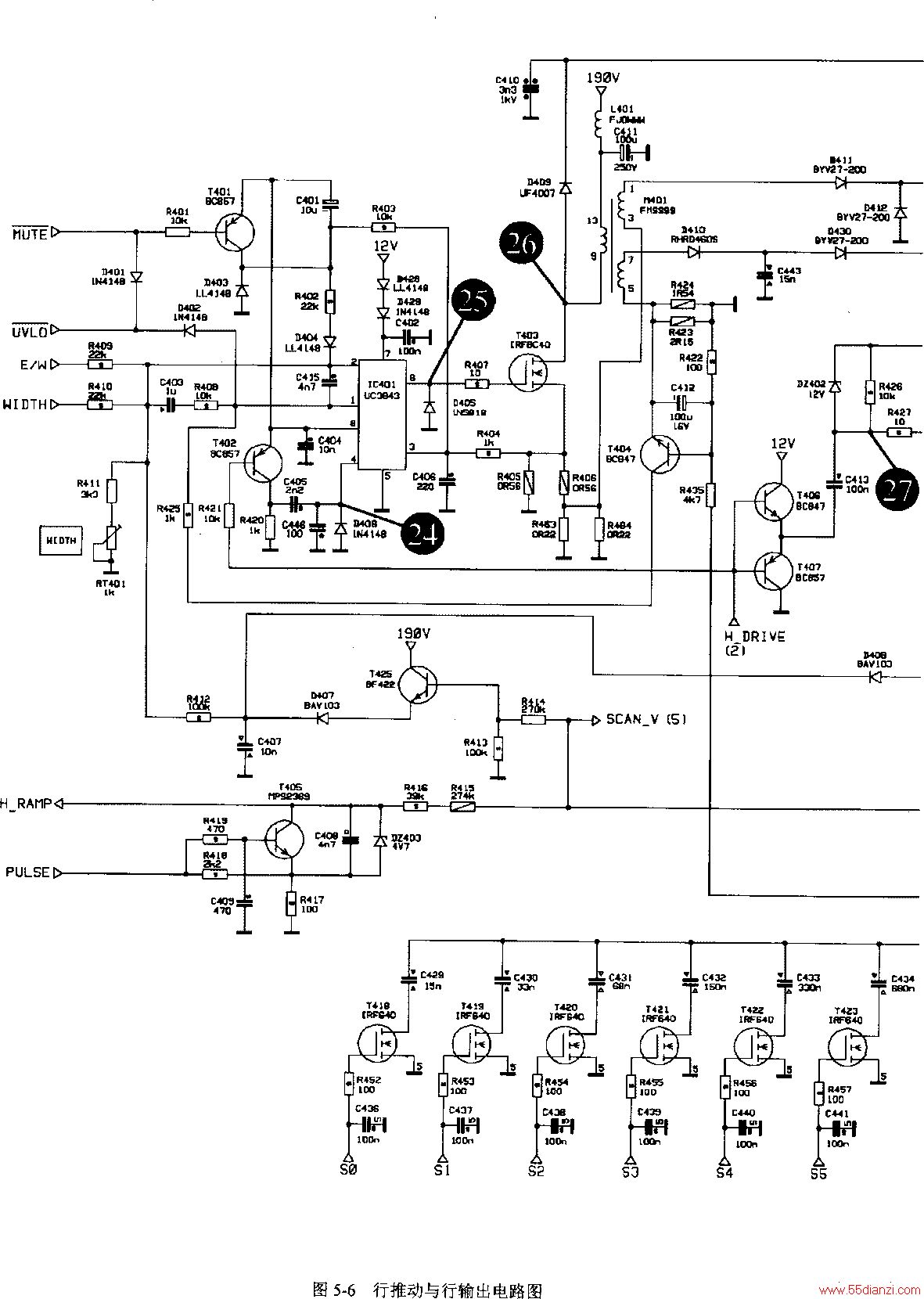

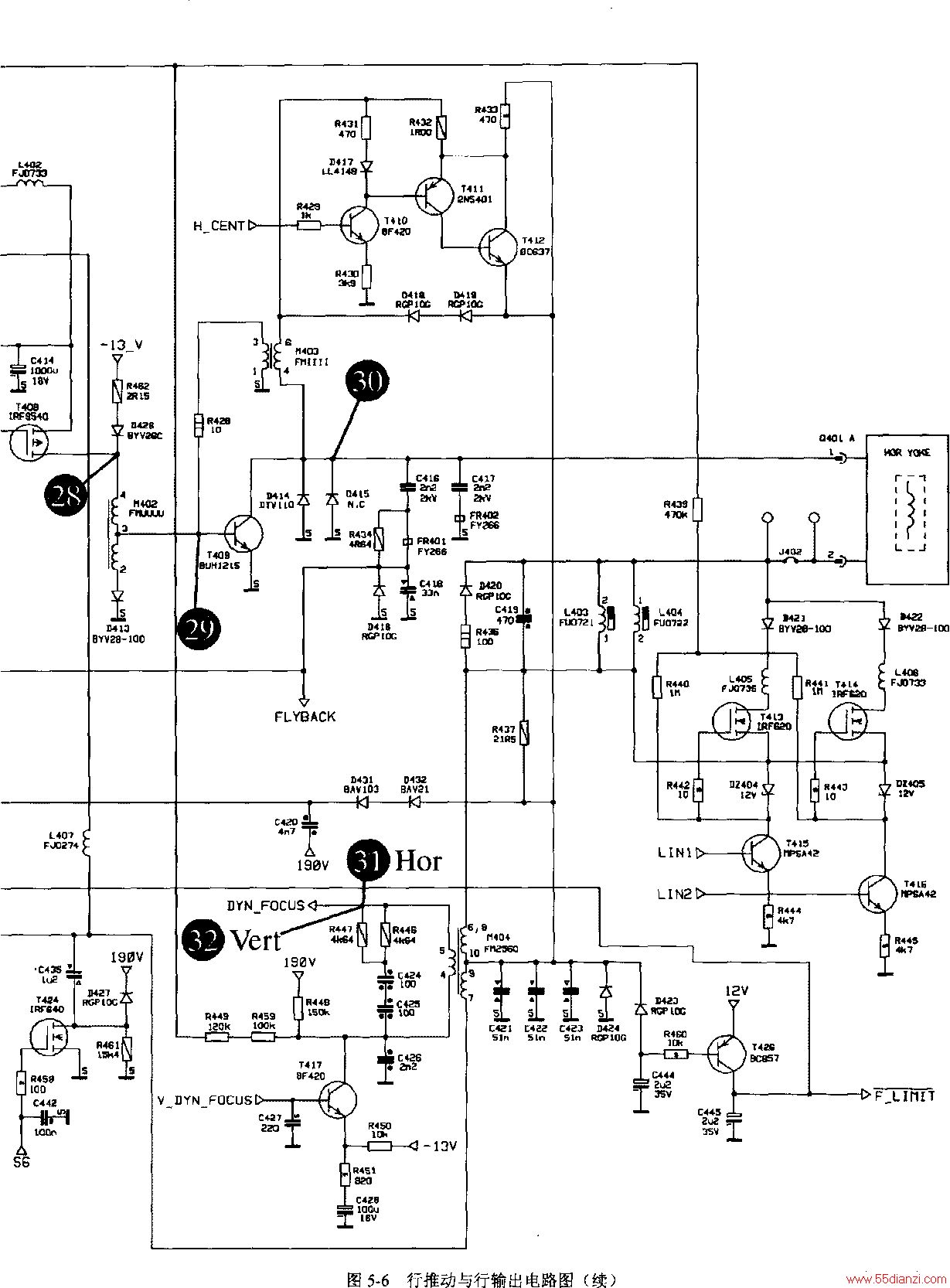

行推动和行输出电路如图5-6所示。
来自行场扫描小信号处理电路TDA9106的21脚输出的的行激励信号H_DRIVE经T406和T407推挽放大后，通过C413、R427加到行激励管T408（P沟道型场效应管）的基极，控制T408工作在开关状态。
T408的D极输出的激励脉冲经行激励变压器M402耦合，使行输出管T409工作在开关状态。
该机采用普通型行输出电路。M403是“假行输出变压器”，连接器Q401接的HOR-YDKE是行偏转线圈，C416、C417、C418是行逆程电容，D414、D415是阻尼二极管。同行偏转线圈相串联的L403、L404是行线性电感，R436、D420、C419用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真。
为此，该机设置了自动S校正电容切换电路。电路中，C421、C422、C423是不受控S校正电容，C429～C435是受控S校正电容，受控于微处理器输出的SO～S6信号。
微处理器IC501根据不同的行频信号范围，控制S0～S6输出不同的高（H）、低（L）电平，通过控制T418～T424的导通与截止，从而控制S校正容C429～C435是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
重点提示电路中，S6信号还有一路经R208、D212加到TDA9106的11脚，改变TDA9106行振荡器时间常数电路第11脚（行振荡器时间常数电路电阻连接端）的参数，从而影响行频。其作用是在某些显示模式切换时，控制行频的变化，避免行频过低而损坏行输出管。
4.行扫描电流非线性失真
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象。这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感线圈L403、L404次级绕组与行偏转线圈H-DY串联后，电路中总的感抗相当于L403、L404与H-DY之和。当行偏转电流Iy较小期间，L403、L404绕组的感抗较大，对电流阻的电流较大，在L403、L404绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使，Iy按线性增大。随着Iy增大，L403、L404绕组的磁通饱和加强，使电感量下降，即LA03、LA04绕组两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L403、L404绕组两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器IC501通过50脚（ LIN1）、49脚（LIN2）输出控制信号，加到T415、T416的基极。因此，当行频变化时→T415、T416的电流变化→通过行线性电感L403、L404的电流发生变化→L403、L404电感量变化，达到不同行频时行线性的补偿。
5.对称性失真校正电路
对称性几何失真主要包括枕形失真、梯形失真和角部失真（上角部失真、下角部失真）。这类失真相对于光栅中心是对称的。这些失真校正信号在TDA9106内部产生，并通过31脚输出，失真的校正量由微处理器通过IIC总线控制TDA9106进行调节。
（1）枕形失真校正电路左右枕校（ EWDRV）信号由TDA9106的31脚输出，通过R409加到二次电源控制电路IC401（ UC3843）的2脚，经IC401 （UC3843）处理，控制+B电压按场频抛物波变化，使偏转电流按照场频抛物波的规律变化，实现了东西枕形失真的校正。
（2）梯形失真校正电路在TDA9106内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，TDA9106的31脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
（3）角部失真校正电路在TDA9106内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
6.非对称性失真校正电路非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制TDA9106的21脚行相位实现的。在TDA9106内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）由内部进行叠加，送到TDA9106的行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制21脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制TDA9106失真校正信号的幅度和相位来实现。
7.行幅控制电路
行幅调整是通过控制+B电压的高压来实现的。当需要调节行幅时，微处理器IC501的10脚输出占空比可调的PWM脉冲，经外接电路滤波后，通过R410加到二次电源控制电路IC401（ UC3843）的2脚，经IC401 （UC3843）处理，控制+B电压的直流分量变化，达到行幅控制的目的。
8.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动）。行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化。引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
调节行中心位置时，来自微处理器IC501的35脚输出的行中心控制信号H-CENT占空比发生变化，经滤波后获得直流电压发生变化。该电压经T410、T411、T412等组成的放大器放大后，改变了偏转线圈中直流分量，最终实现行中心位置的调节。
9.行相位调整电路
在彩色显示器中，行相位调整电路调节的是显示图像同光栅之间的相对位置（若把光栅亮度增大会发现，当调整行相位时只有图像左右移动而光栅不动）。
行相位调整在TDA9106内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC501通过IIC总线，加到行场扫描芯片TDA9106的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
10.动态聚焦电路
TDA9106的32脚产生的场频抛物波信号，经T417放大处理后，加升压变压器M404的次级绕组，升压变压器的初级加有行频脉冲，行频脉冲经升压变压器升压后，对场抛物波信号进行调制，然后加到行输出变压器M301的聚焦电压输出端，与聚焦电压叠加后，送到显像管行聚焦极，以改善边缘的聚焦效果，使屏幕整幅画面同等清晰，从而实现了双动态聚焦的目的。
