NOKIA 445T彩色显示器视频处理电路分析

　　一、BNC、D-SUB信号选择电路
　　
　　传统的显示器接口为15针D型接口，随着显示器技术的发展又出了BNC接口。BNC接口主要用于高档显示器，主要有两种类型：一种是3口的，另一种是5口的，该显示器采用了5口BNC接口。

　　3口BNC接口是由R、G、B三原色信号三个独立的信号接头组成，行场同步信号取自绿信号上的同步信号SOG，输入到显示器后，再处理成行场同步信号。

　　5口的BNC接口是由R、G、B三原色信号及行同步、场同步5个独立信号接头组成，我们知道，彩色显示器的信号是通过R、G、B、行、场5个独立信号输入的，在高分辨率的显示模式下，对于普通15针信号线（D-SUB模拟接口），线上信号就有可能相互之间产生干扰。而5口BNC接口的5个分量相互独立输出，并对5根信号线单独加上屏蔽，减小了通道相互干扰，增大了信号线的带宽通过能力。

　　在显示器前面板上提供了D-SUB/BNC切换按钮，只要连接好线缆，用户可以轻松地实现两种输入的转换。

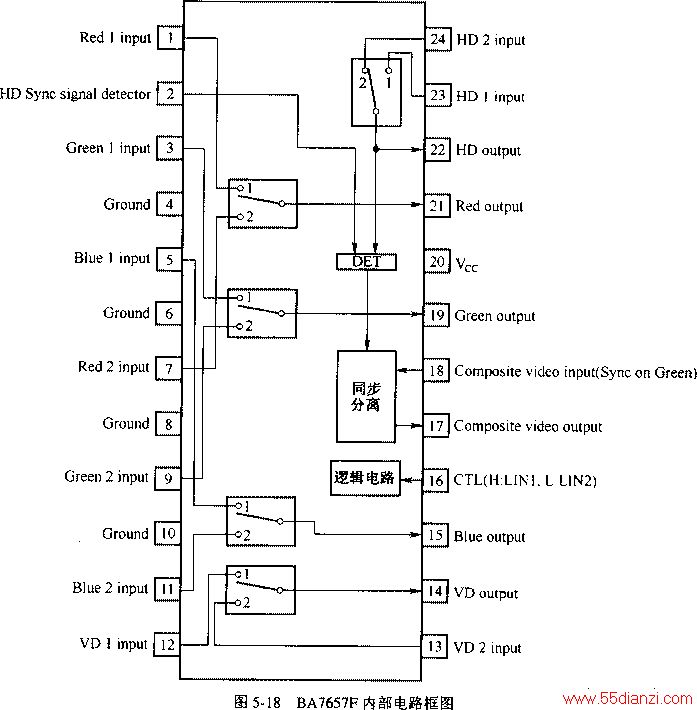

　　该显示器BNC、D-SUB信号选择放大电路以IC10（BA7657F）为核心构成。BA7657F内部电路框图如图5-18所示，引脚功能如表5-6所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 1 Redlinput 红信号1输入，接BNC口R信号 13 VD2input D-SUB口VS信号场同步信号输入2，接接 2 HDSynesignaldetector 行同步信号检测器 14 VDoutput 场同步信号输出 3 Greenlinput 绿信号输入，接BNC口G信号 15 Blueoutput 蓝信号输出 4 Ground 地 16 CTL(H:LINIL:LUN2) BNC、D-SUB信号切换控制信号 5 Bluelinput 蓝信号输入，接BNC口B信号 17 Compositevideooutput 复合视频信号输出 6 Ground 地 18 Compositevideoinput 复合视频信号输入 7 Red2input 红信号输入2，接D-SUB口R信号 19 Greenouput 绿输出 8 Ground 地 20 VCC 电源 9 Green2input 绿信号输入2，接D-SUB口G信号 21 Redoutput 红输出 10 Ground 地 22 HDoutput 行同步信号输出 11 Blue2input 蓝信号输入2，接D-SUB口B信号 23 HD1input 行同步信号输入1，接D-SUB口HS信号 12 VD1input 场同步信号输入1，接BNC口VS信号 24 HD2input 行同步信号输入2，接BNC口HS信号

　　BNC、D-SUB信号选择电路的工作过程如下：

　　来自BNC接口的红信号加到BA7657F的1脚，来自D-SUB接口的红信号加到BA7657F的7脚，经BA7657F内部开关切换后，由BA7657F的21脚输出，送至OSD/视频切换放大电路EL4331的11脚。

　　来自BNC接口的绿信号加到BA7657F的3脚，来自D-SUB接口的绿信号加到BA7657F的9脚，经BA7657F内部开关切换后，由BA7657F的19脚输出，送至OSD/视频切换放大电路EL4331的5脚。

　　来自BNC接口的蓝信号加到BA7657F的5脚，来自D-SUB接口的蓝信号加到BA7657F的11脚，经BA7657F内部开关切换后，由BA7657F的15脚输出，送至OSD/视频切换放大电路EL4331的4脚。

　　来自BNC接口的行同步信号加到BA7657F的24脚，来自D-SUB接口的行同步信号加到BA7657F的23脚，经BA7657F内部开关切换后，由BA7657F的22脚输出，送至微处理器IC501。

　　来自BNC接口的场同步信号加到BA7657F的12脚，来自D-SUB接口的场同步信号加到BA7657F的13脚，经BA7657F内部开关切换后，由BA7657F的14脚输出，送至微处理器IC501。

　　BA7657F的16脚为BNC、D-SUB接口切换控制信号，来自微处理器IC501的14脚，通过控制BA7657F内部的开关，对BNC、D-SUB接口输入的信号进行选择输出。

  　　二、视频/OSD切换放大电路
　　

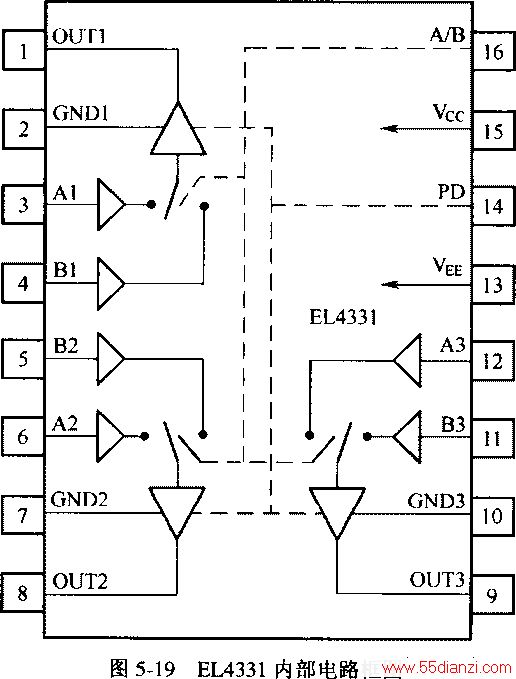

　　视频/OSD切换放大电路以IC70 （EL4331）为核心构成。EL4331内部电路框图如图5-19所示，引脚功能如表5-7所示

引脚号 引脚名 功能 引脚号 引脚名 功能 1 OUT1 输出1，这里输出蓝信号 9 OUT3 输出3，这里输出红信号 2 GND1 地1 10 GND3 地3 3 A1 A1输入，这里输入OSD蓝信号 11 B3 B3输入，这里输入红信号 4 B1 B1输入，这里输入蓝信号 12 A3 A3输入，这里输入OSD红信号 5 B2 B2输入，这里输入绿信号 13 VEE 负电源 6 A2 A2输入，这里输入OSD绿信号 14 PD 增益控制，这里接Sv 7 GND2 地2 15 Vcc 5V电源 8 OUT2 输出2，这里输出绿信号 16 A/B A/B通道选择控制，这里作为OSD/信号开关，用于消除字符底色

　　视频/OSD切换放大电路的工作过程如下：

　　由BA7657F的21脚输出的红视频信号送至EL4331的11脚，由OSD屏显电路IC80（LSC4386P1）的15脚输出的OSD红信号送至EL4331的12脚，经ELA331内部切换和放大后由EL4331的9脚输出，送至单通道视频处理电路IC100 （LM2202）进行处理。

    由BA7657F的19脚输出的绿信号送至ELA331的5脚，由OSD屏显电路IC80 （LSC4386P1）的14脚输出的OSD绿信号送至EL4331的6脚，经EL4331内部切换和放大后由EIA331的8脚输出，送至单通道视频处理电路IC200 （LM2202）进行处理。

　　由BA7657F的15脚输出的蓝信号送至EL4331的4脚，由OSD屏显电路IC80 （LSC4386P1）的13脚输出的OSD蓝信号送至EL4331的3脚，经ELA331内部切换和放大后由EL4331的1脚输出，送至单通道视频处理电路IC300 （LM2202）进行处理。

　　EL4331的16脚为A/B通道选择控制端，由OSD屏显电路IC80 （LSC4386P1） 12脚输出的信号进行控制，用于消除字符底色。

　　三、前置放大电路
　　

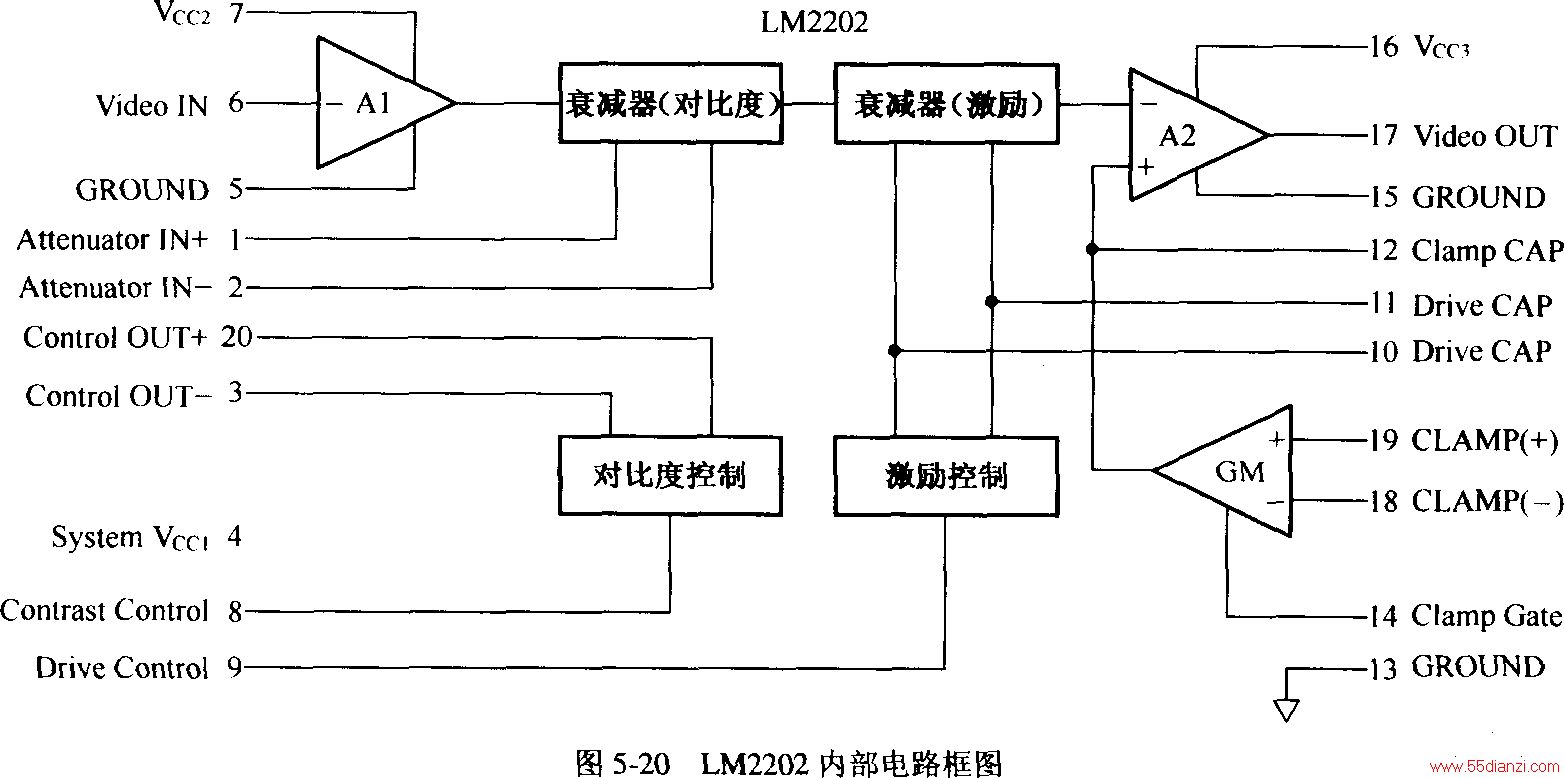

　　前置放大电路是由三个单通道放大器IC100 （LM2202）、IC200 （LM2202）、IC300 （LM2202）为核心构成。LM2202是带宽为230MHz供高分辨率彩色显示器使用的视频信号处理器，内部电路如图5-20所示，引脚功能如表5-8所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 1 AttenuatorIN+ （对比度控制）衰减器输入+ 11 DriveCAP 驱动控制电容器 2 AttenuatorIN- （对比度控制）衰减器输入- 12 ClampCAP 钳位电容器 3 ControlOUT- 控制输出一 13 GROUND 地线 4 SystemVcc1 系统电源电压1 14 ClamPGAte 钳位脉冲输入 5 GROUND 地线 15 GROUND 地线 6 VideoIN 视频信号输入 16 Vcc3 电源3 7 Vcc2 电源2 17 VideoOUT 视频信号输出 8 ContrastControl 对比度控制 18 CLAMP（-） 钳位（-） 9 DriveControl 驱动控制 19 CLAMP(+) 钳位(+) IO DriveCAP 驱动控制电容器 20 ControlOUT+ 控制输出+

 　　由EL4331的9脚输出红视频信号，加到单通道视频处理电路IC100 （LM2202）的6脚，经内部放大和对比度控制后从17脚输出，再经T150、T151缓冲后，加到视频输出电路IC2 （CR8927A）的2脚。IC100的14脚为钳位脉冲输入端，IC100的14脚如没有钳位脉冲信号输入，显示器屏幕上将无红色视频图像显示。

　　绿色视频信号和蓝色视频信号前置放大的过程与以上类似，这里不再具体分析。

　　四、视频输出电路
　　
　　由单通道视频放大器IC100、IC200、IC300的17脚输出的视频信号，分别经T150和T151、T250和T251、T350和T351缓冲后，加到视频输出放大电路IC2 （CR8927A）的2、6、10脚，经IC2放大后，分别由4、8、12脚输出R、G、B基色信号。经C123、C223、C323耦合到显像管的RK、GK、BK三个阴极。

　　Ll01、L201、L301用以提高画面高频质量。D103、D104、D203、D204、D303、D304是为了防止显像管打火损坏IC2而设置的。SG1、SG2、SG3是放电器，其作用也是防止显像管打火带来的危害。

　　五、白平衡调整电路
　　
　　该机的白平衡调整电路较为特殊。白平衡调整不是用电位器进行调整，而是微处理器IC501通过总线向数，模转换集成电路IC30 （TDA8447）输入数据来进行调整。TDA8447引脚功能如表5-9所示。
