1.场扫描小信号处理电路
TDA9105的27脚外接的C225为场振荡定时电容，TDA9105处于工作状态后，对C225进行充、放电，在C225两端产生场锯齿波脉冲。
从微处理器IC501的26脚输出转换极性后的场同步信号输入到TDA9105的34脚。由内部同步信号输入和极性转换电路处理后，加到TDA9105内的场振荡电路，使振荡器产生的频率与场同步信号的频率同步。该机的场频变化范围较大，为了实现在不同场频下的场同步，由TDA9105内部自动完成。
场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、梯形失真校正电路；第二路送到左右枕校不对称校正电路和平行四边形失真校正电路；第三路经放大后，由30脚输出场锯齿波激励信号。
2.场幅、场中心、场线性调整电路
TDA9105的31脚为场幅调整直流控制端，受控于微处理器IC501（ST72E72）的23脚，用于调整场幅。调整TDA910S的31脚直流电压，可控制TDA9105的30脚输出场频锯齿波的幅度，因此，可达到调整场幅的目的。
TDA9105的33脚为垂直位置（场中心）调整直流控制电压端，受控于微处理器IC501（ST72E72）的12脚，用于调整场中心。调整TDA9105的33脚直流电压，可控制32脚（场中心基准电压输出端）的直流电压，经场输出电路处理后，可调整场中心。
TDA9105的29脚为场C失真校正幅度控制端，用于校正C失真，28脚为场S失真校正幅度直流控制端，用于校正S失真，改善场线性。场C、场S失真均是通过改变TDA9105的30脚输出的场锯齿波的交流分量来实现的。当调整场C失真时，叠加在30脚输出场激励信号中的场S形失真校正分量的幅度会发生变化，当调整场S失真时，叠加在30脚输出场激励信号中的场S形失真校正分量的幅度会发生变化。
3.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
TDA9105的25脚是场锯齿波发生器AGC环路记忆电容器端，25脚锯齿波发生器AGC外接电容器C228，当场AGC电容C228损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
4.场输出电路

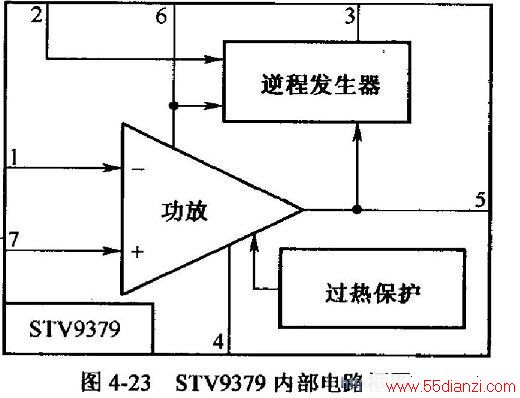

场输出电路由IC203（STV9379）及外围元件构成，除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。STV9379内部电路框图如图4-23所示，引脚功能如表4-5所示。
表4-5 STV9379引脚功能
电源电路输出的15V电压，为场输出电路STV9379的2脚供电，电源电路输出的-13V电压，为STV9379的4脚供电。D207、C230同片内电路共同完成逆程期间的自举升压功能，在场正程期间，15V电压直接由D207加到STV9379的6脚，并对C230充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C230的负端，这样该逆程脉冲电压同C230上的原有电压相叠加，使C230正端的电压大约为电源电压的两倍，并加至STV9379的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。7脚为内部放大器参考电压输入端，由R274、R273、R270对TDA9105的32脚的电压分压得到。
由TDA9105第30脚送来的场锯齿波经R271加至STV9379的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R280是阻尼电阻，防止V-DY寄生振荡。R278、R279把场扫描电流转换成电压，并经R277、C234加到STV9379的1脚，形成负反馈，主要起改善场线性的作用。
