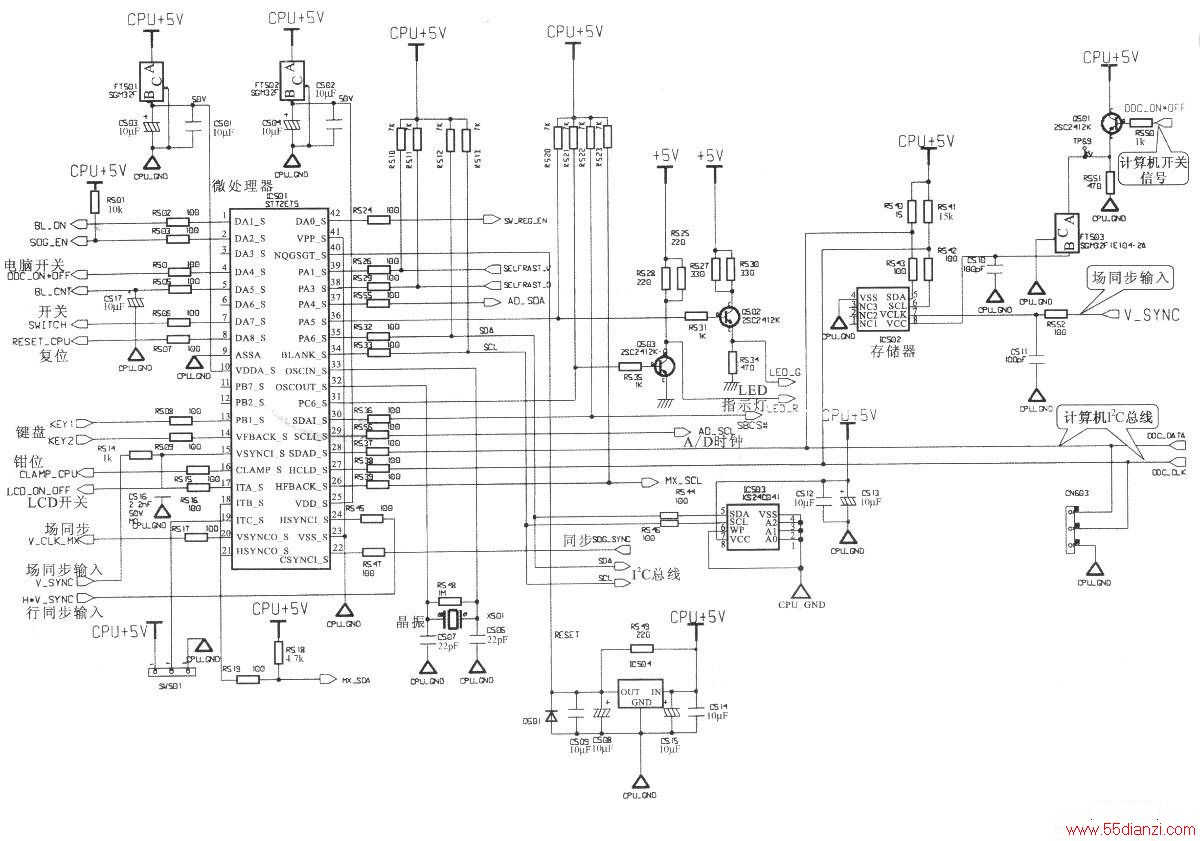

下图为DELL-1700FP型液晶显示器的系统控制电路。该电路以微处理器IC501 STT2E75为核心，微处理器ST72E75有两组IIC总线控制信号，一组是由计算机显卡送到⑨脚、⑨脚的数据信号和时钟信号；另一组为(13)脚、(14)脚与存储器IC503相连，来控制视频处理芯片等电路的工作状态，并对存储器IC503进行写入和读取数据操作。
微处理器IC501 ST72E75的(13)脚、(14)脚为键控信号输入端，这两个引脚分别与操作显示电路板上的控制键相连，一只引脚外接电源开关，当按下该开关时，显示器处于工作状态，再次按下时显示器处于关机状态；另一只引脚接OSD菜单及功能调节键。
(31)脚、(36)脚通过晶体三极管Q502、Q503外接指示灯，用来指示液晶显示器的工作状态。
由计算机显卡送来的行同步信号HSYNC和场同步信号VSYNC分别由(24)脚和(15)脚输入，经内部电路识别和处理后作为计算机显卡工作状态和图像分辨率的识别信息。
接通电源后，+5V供电电压经晶闸管FT501输入到微处理器的(24)脚，另一组+5 V供电电压经晶闸管FT502后输入到微处理器的(25)脚，为微处理器的工作提供工作电压；同时微处理器ST72E75内部的时钟发生器电路通过(32)、(33)脚外接晶体振荡器X501及电容C507和C506产生24 MHz的时钟振荡信号，主要是产生数据时钟信号，作为微处理器工作节拍的信号。微处理器ST72E75的⑩脚为复位信号输入端，正常时，在开机的瞬间有一个复位信号输入，使内部的随机存储器、计数器等电路进行清零复位。
微处理器ST72E75的⑨、(23)、(41)脚为接地端。
