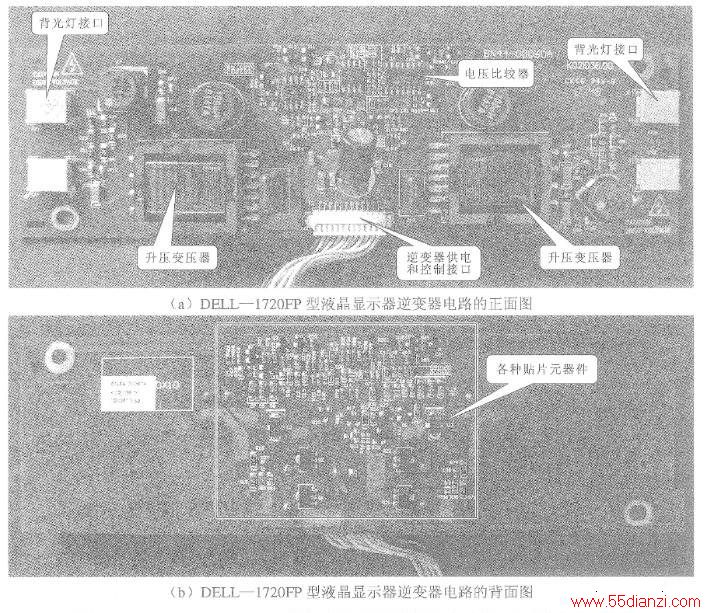

下图DELL-1720FP型液晶显示器逆变器电路的正面图和背面图。该显示器主要由升压变压器、电压比较器、逆变器供电和控制接口、背光灯接口及控制信号线等部分构成。
DELL-1720FP型液晶显示器的逆变器电路是一块独立的电路板，其供电方式是通过外部适配器进行的，因此，该逆变器电路与LG-L1715S型液晶显示器的逆变器电路在一定程度上有所不同，如在该逆变器电路板上，带有一个逆变器供电和控制接口，而在LG-L1715S型液晶显示器上却没有。

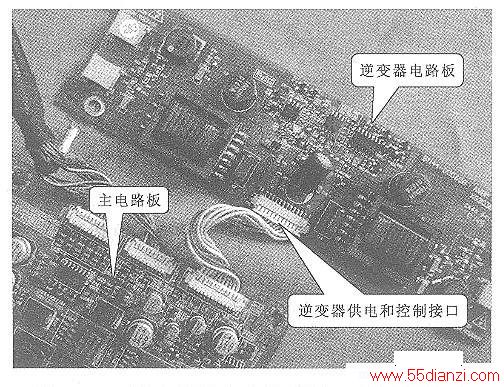

下图为DELL-1720FP型液晶显示器逆变器电路中逆变器供电和控制接口的连接状态。
由如下图所示可知，该接口是主控电路板与逆变器电路的连接线，通过供电与控制线传输，主要传输12V供电电压亮度调整和开关控制信号等。
