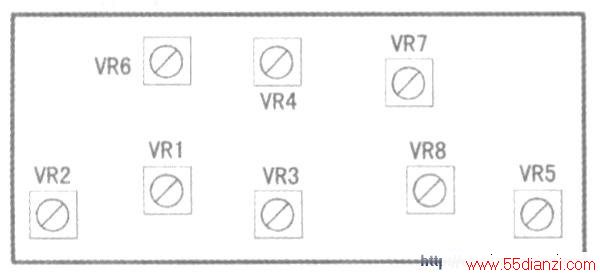

打开山特牌UPS500型电源的外壳，其控制电路全部集中在一块大印刷电路板上，微调电位器在板上的编号为VRl~VR8，安装位置如图所示。下面按微调电位群的编号顺序介绍电位器的作用及具体的调整方法。
1.VR1--逆变器供电时输出电压的调整
不接市电，不接负载，开机。此时UPS电源工作在逆变器供电状态，调节电位器VR1，使UPS空载输出电压为220V。
2.VR2--逆变器.供电时工作频率的调整
调节VR2可改变电路中脉宽调制组件SG3524中锯齿波振荡器的工作频率，从而改变逆变器供电时输出电压的频率。调整方法：不接市电，不接负载，开机，用示波器或频率计在UPS输出端检测，调节VR2，使输出电压的频率为50Hz。
3.VR3--蓄电池组充电电流的调整。
接入市电，不接负载，开机，拔掉茜电池组，测量蓄电池组接入端B+和B-两端的充电电压，调节VlL3，使充电电压为27.6V，调好后不要轻易再动，以免充电电流过大，损坏充电电路和蓄电池组。
4.VR4--欠压转换电路的调整
当市电电压低于l60V时，UPS电源应能由市电供电自动转换为逆变器(蓄电池)供电。调整前应先接入交流调压器，市电通过调压器对UPS供电。调整方法：先将VR4顺时针方向拧到底，开机，调节交流调压器，使市电供电电压降至160V，反方向调节VR4，使UPS转换为逆变状态。
5.VR5--市电供电时榆出电压的调整
接入市电，开机，调节VR5，使UPS输出电压为220V。
6.VR6--过载保护电路的调整
山特牌UPS500型电源出厂指标规定，在逆变状态时，额定输出功率为500W，允许过荷额定输出功率20%，即最大输出功率可达700W。
调整方法：先把VR6顺时针方向拧到底，用5只1OOW灯泡作负载，不接T1于电，开机，逆变器应能正常工作，灯泡点亮，将负载增至700W(再并联二只1OOW灯泡)，反方向调节VR6，使过载保护电路工作，UPS无电压输出。
7.VR7--过压转换电路的调整
当市电供电电升高时，UPS应能由市电供电自动转换为逆变器供电。调整方法：通过交流调压器接入市电，先把VR7顺时针方向拧到底，开机，调节交流调压器，使市电供电电压升到260V，调节VR7，使UPS转换为逆变器供电状态。
8.VR8--过压保护电路的调整
当市电供电电压过高时，UPS应能自动实现保护，使输出电压为零。调整方法：通过交流调压器接入市电，开机，将交流调压器：输出电压由220V调高到265V，调节VR8，使UPS无电压输出。
对于其他型号的小型UPS电源，主要电性能指标的检测方法大致相同。读者可参照上面介绍的方法，结合自己的UPS电源的故障情况，有针对性地检测调整。
