经PLL1第一锁相环鉴相控制后的行振荡信号，再送往PLL2第一锁相环自动频率电路的鉴相器，与STV7778的3脚输入的行逆程正脉冲（来自变压器T402的10脚），从PLL2输出行振荡相位误差信号，并由21脚输出具有一定占容比的行扫描方波信号，作为行扫描的激励信号。
PLL2锁相环的主要作用是稳定和控制行激励脉冲的相位，从而确保图像中心位置和线性不随亮度变化而变差。因为当亮度变化时，行输出管集电极电流上升时间发生变化，则行逆程相位也发生变化，若锁定行激励脉冲与行逆程脉冲的相位，则行激励方波的相位稳定，图像中心位置及图像线性均稳定。
该机为多频显示器，行振荡频率范围很宽，在不同的模式下可在30—69kHz范围内变化，不同模式下的行频自同步由STV7778内部自动识别完成。

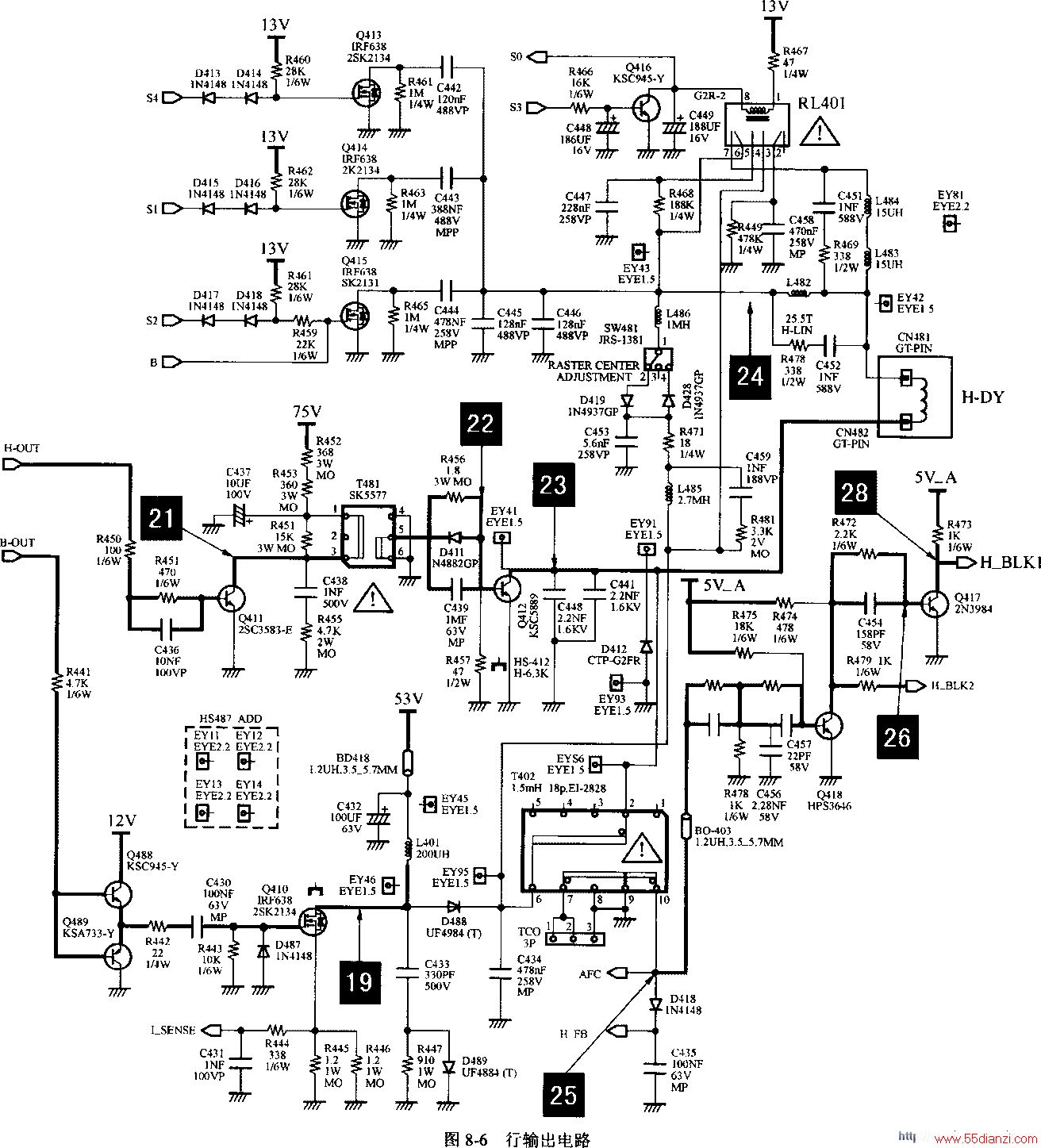

2.行激励与行输出电路行激励与行输出电路如图8-6所示。
IC401 （STV7778）的21脚为行激励脉冲输出端，通过C411、R414加至互补推挽管Q401、Q402的基极，经缓冲后，从Q401、Q402的发射极输出行激励脉冲信号，分两路输出。一路到高压脉冲输出电路的推动电路；另一路则到行扫描输出电路的推动管Q411的基极，其集电极上的波形为矩形波，该矩形波经推动变压器T401的耦合，使行扫描输出管Q412工作在周期性开关状态。R455、C438为阻尼电路，防止寄生振荡，R452为限流保险电阻。
该机的行扫描输出电路采用普通的形式，Q412为行扫描输出管，C440、C441为逆程电容，D412为阻尼二极管。同行偏转线圈相串联的L402和L403、L404为行线性电感，R478、C452、R469、C451用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路参见行输出电路（图8-6）。
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真，为此，该机设置了自动S校正电容切换电路。
电路中，C445、C446、C442、C443、C444为S校正电容，是形成行偏转电流的能量提供者。
其中，C442、C443、C444是否接入电路由微处理器IC201从18、21、20脚输出S4、Sl、S2信号控制。微处理器IC201根据不同的行频信号范围从18、21、20脚输出不同的高（H）、低（L）电平，见表8-5所示。
从表8-5中可以看出，当行频在30～35.99kHz范围内时，S4、S2、Sl均为高电平（H），因此，Q413、Q414、Q415全部导通，C442、C443、C444分别通过Q413、Q414、Q415接地和C445、C446并联。从以上可以看出，行频在此范围内，S校正电容C442、C443、C444、C445、C446均起作用。
同理可以分析出：
当行频在36～39.99kH时，C442、C443接入电路，和C445、C446并联起作用。
当行频在40～49.99kH和50～64kHz时，只有C442接入电路，和C445、C446并联起作用。
当行频在64～69kHz时，C442、C443、C444均未接入电路。只有C445、C446并联起作用。
可见，行频越高，S校正电容越小，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真参见行输出电路（图8-6）。
行偏转线圈、行输出管和阻尼管存在一定的内阻。随着行扫描电流，Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象。这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感L402与行偏转线圈H-DY串联后，电路中总的感抗相当于L402与H-DY之和。
当行偏转电流，Iy较小期间，L402的感抗较大，对电流阻的电流较大，在L402绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使，Iy按线性增大。随着Iy增大，L402的磁通饱和加强，使电感量下降，即L402两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L402两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真，当显示模式改变时，微处理器IC201的19脚输出的S3控制电平有高低之分，通过控制Q416、继电器RL401来控制L403、L404是否接入电路，实现不同行频下行扫描电流非线性失真的补偿。
5.对称性失真校正电路
该显示器对称性水平几何失真包括枕形失真和梯形失真。这类失真相对于光栅中心是对称的，这些失真校正信号在STV7778内部产生，并通过36脚输出。
该机的左右枕形失真和梯形失真校正是通过控制+B电压来实现的，参见行场振荡与场输出电路图（图8-5）。
（1）枕形失真校正电路STV7778的36脚输出的左右枕校抛物波信号，通过R428、C422、R432返回到STV7778的40脚（+B控制环路稳压输入），经STV7778内部电路处理，进而控制22脚+B控制电压的交流分量，达到了枕形失真校正的目的。STV7778的37脚为左右枕校幅度控制端，由微处理器IC201的39脚控制。
（2）梯形失真校正电路在STV7778内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，STV7778的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。STV7778的38脚为梯形失真校正控制端，由微处理器IC201的38脚控制。
6.非对称性失真校正电路参见行场振荡与场输出电路图（图8-5）。
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
通过动态控制STV7778的15脚行相位，可实现非对称性失真（平行四边形和枕校不平衡失真）校正的目的。
由场输出电路产生的场回扫脉冲V-BLK经IC402 （LM324）、Q483、Q484等元件处理后，产生平行四边形和枕校不平衡失真校正信号（场频锯齿波和抛物波），由C414耦合到STV7778的15脚（行PLL1锁相环路），通过控制PLL1电路中行振荡信号与同步信号之间的延时，从而控制21脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。
当用户改变平行四边形失真校正量大小时，微处理器IC201的36脚输出的平行四边形失真校正PWM信号占空比发生变化，经外接RC电路低通滤波后获得直流控制电压发生变化，通过控制IC402的l脚输出的场频锯齿波幅度，达到平行四边形调整的目的。
当用户改变枕校不平衡失真校正量大小时，微处理器IC201的35脚输出的枕校不平衡失真校正PWM信号占空比发生变化，经外接RC电路低通滤波后获得直流控制电压发生变化，通过控制IC402的7脚场频抛物波信号的幅度，达到枕校不平衡调整的目的。
7.行幅控制电路
对于采用DDD行输出电路的显示器，行幅调整是通过改变双阻尼管中点的直流电压的高低来实现的，而该机未采用DDD行输出电路，所以行幅调整是通过改变+B电压高低来实现的。
参见行场振荡与场输出电路图（图8-5）。
当需要调整行幅时，微处理器IC201的行幅控制端l脚输出的控制电压的占空比变化，经外接 RC电路低通滤波后，获得直流电压发生变化。该控制电压加到STV7778的39脚（+B控制电压调整端），通过调整+B直流电压的高低，达到调整行幅的目的。
8.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置。当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
电路中，L406、SW401、D419、D420、L405构成光栅中心手动调整电路，通过调整SW401的开关位置，可以调整行扫描电流的零点位置，达到行中心调整的目的。
9.行相位调整电路
行相位调整在STV7778内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理处理器IC201的3脚输出的行相位PWM信号占空比发生变化，经外接RC电路低通滤波后获得的模拟电压发生变化，该控制电压加到STV7778的15脚，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
