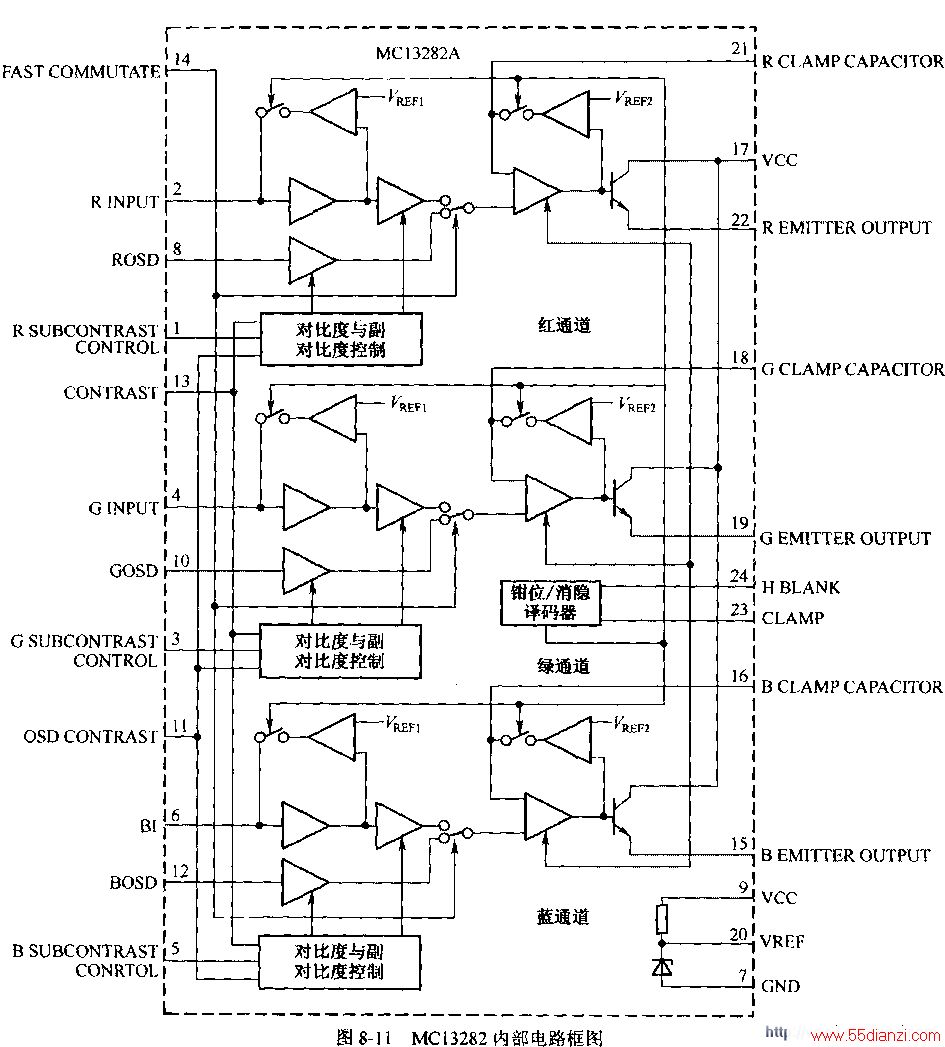

引脚功能如下表所示：
电源电路输出的12V电压经Q01、D01、D02稳压后，从Q01的集电极输出8V电压，加到MC13282的供电端9脚和17脚，使MC13282处于工作状态。由计算机主机输入的R、G、B视频信号分别经75Q电阻RR01、RG01、RB01匹配后，其中R信号经CR01耦合，送到MC13282的2脚；G信号经CG01耦合后，送到MC13282的4脚；B信号经CB01耦合后，送到MC13282的6脚。R、G、B信号经MC13282内的放大器放大后，由MC13282的22脚、19脚、15脚输出，送到视频信号输出电路。
由微处理器IC201的37脚输出的行逆程脉冲，经R07加到MC13282的23脚，作为钳位脉冲。
在钳位脉冲的作用下，MC13282的21脚、18脚、16脚外接的钳位电容CR03、CG03、CB03被充电，从而使视频钳位电路处于工作状态。此时，MC13282的22脚、19脚、15脚才能输出R、G、B信号。
若MC13282的23脚没有钳位脉冲电压输入，MC13282的R、G、B放大器截止，显像管黑屏。
二、视频输出电路
从MC13282的22脚、19脚、15脚输出的R、G、B基色信号（幅度约3～4V），要通过视频输出电路进行放大（输出幅度约60V），送到显像管的阴极。对于视频输出电路，除要求具有高的放大能力外，还要具备一定的带宽，以保证图像的清晰度不受影响。该机视频输出电路采用了由分立元件组成的3组共射一共基宽频带放大器，主要由QR01、QR02、QG01、QG02、QB01、QB02六只三极管担任。其中，QR01与QR02组成一组共射-共基联放电路，用于R放大。QR01为共射放大器，QR02为共基放大器。共射放大器具有输入阻抗较大，电流、电压放大倍数高等特点，共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成联放电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，QG01与QG02、QB01与QB02也分别构成共射。共基联放电路，分别用于G和B放大。输出的R、G、B信号再分别经QR03和QR04、QG03和QG04、QB03和QB04三组推挽管缓冲后，由CR06、CG06、CB06耦合到显像管的RK、GK、BK三个阴极。
为了改善末级视放的高频特性，保证足够的带宽，在QR01、QG01、QB01三个放大器的射极电阻上，并联高频补偿电容CR04、CG04、CB04，电路中，SK01、SK02、SK03是放电器，
三、白平衡调整电路
使高频成分的负反馈作用减小，以丰富图像的细节。
其作用是防止显像管打火带来的危害。
该机的白平衡调整电路较为特殊，它不是用电位器进行调整，而是由微处理器IC201通过总线向字符与数，模转换集成电路IC102 （LSC4350）输入数据来进行调整。LSC4350引脚功能见下表所示。
1.暗平衡调整电路为了使低亮度时屏幕不带彩色，需要进行暗平衡调整。暗平衡调整就是调整电子枪的静态工作电压，使三个电子束的截止点移到同一个位置上，称为截止调整。
当进行暗平衡调整时，微处理器IC201通过I2C总线控制LSC4350（数模转换器），从而改变LSC4350的10～12脚输出的R、G、B信号的直流成分，进而改变IC103 （HIS0159A）2、5、8脚R、G、B输出的直流电压，直到输入黑电平时三个阴极的栅偏压分别等于其截止电压，达到暗平衡调整的目的。
2.亮平衡调整电路在暗平衡调整好之后，虽然三个电子枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。
当进行亮平衡调整时，微处理器通过总线将数据送到LSC4350，经LSC4350内数模转换后，从13、14、15脚输出用于亮平衡调整的直流电压，加到视频信号处理电路MC23282的1、3、5脚，控制R、G、B基色信号的增益，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路
ICI01 （MC13282）的13脚完成对比度控制。当需要调节对比度时，微处理器IC201通过IIC总线控制LSC4350，经LSC4350内数模转换后，从LSC4350的16脚输出的直流电压发生变化，进而改变MC13282的13脚的控制电压，改变视频信号的幅度，达到对比度调节的耳的。
2.ABL控制电路
当画面亮度增大引起显像管束电流增大时，行输出变压器T501的8脚的电位下降，Q507导通能力增加，其集电极电压降低，因此，MC13282的13脚电位下降，控制MC13282内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
1.亮度控制电路
视放输出采用交流输出方式，输出的是经过钳位的视频信号，幅度在42V（峰峰值）。因此，光栅亮度取决于显像管阴极的直流电平（黑电平），IC102 （LSC4350）、IC103 （HIS0159A）等组成显像管亮度控制电路。微处理器IC201通过IIC总线经IC102数模转换后，从9脚输出亮度控制电压，加到HIS0159A的11脚，当需要调节亮度时，HIS0159A的11脚电压变化，控制HIS0159A内部三只管子的发射极电压同时变化，使显像管阴极直流电压改变，光栅亮度发生变化。
2.消亮点电路
开机后，210V通过D516对C523充电，正常工作时C523两端基本保持210V电压。充电完毕后，D516、D517截止，因此C523两端210V电压对显像管的工作状态没有影响。关机时，210V整流端电压下降，C523对地为-210V电压，D517导通，C523上的负压通过D517加到G1，使显像管截止，达到消亮点的目的。
六、行场消隐电路
1.行消隐电路
由“假行输出变压器”T402的10脚产生的行逆程AFC脉冲，通过Q418、Q417放大后加到MC13282的24脚（消隐选通信号输入），使MC13282的22脚、19脚、15脚在行逆程期间没有R、G、B视频信号输出，以免行逆程期间出现行回扫线。
2.场消隐电路
由场输出集成电路IC301 （TDA9302H）输出的场消隐脉冲经Q301放大后，从Q301集电极输出的场逆程脉冲，经C315加到显像管的栅极G1上。在场消隐期间，使加到显像管G1极的电压降低（更负），屏幕亮度下降，达到了消除场回扫线的目的。
七、OSD显示电路
OSD屏幕菜单显示电路以IC102 （LSC4350）为核心构成，具体工作过程是：
