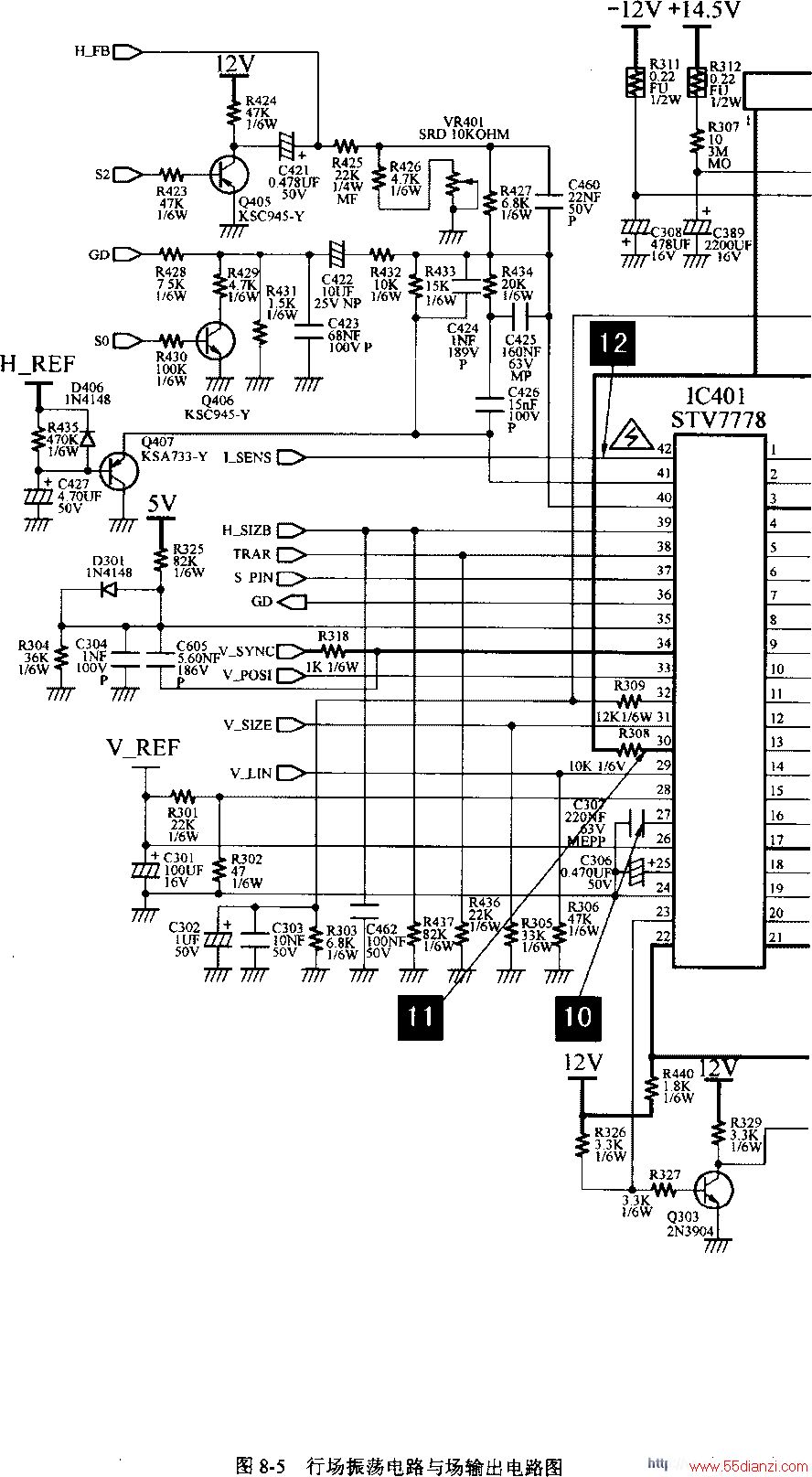

场振荡器形成的场频锯齿波电压分以下几路输出：一路送到场抛物波发生器，产生的抛物波信号由36脚（左右枕校）输出，为左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由30脚输出场锯齿波激励信号。
2.场输出电路

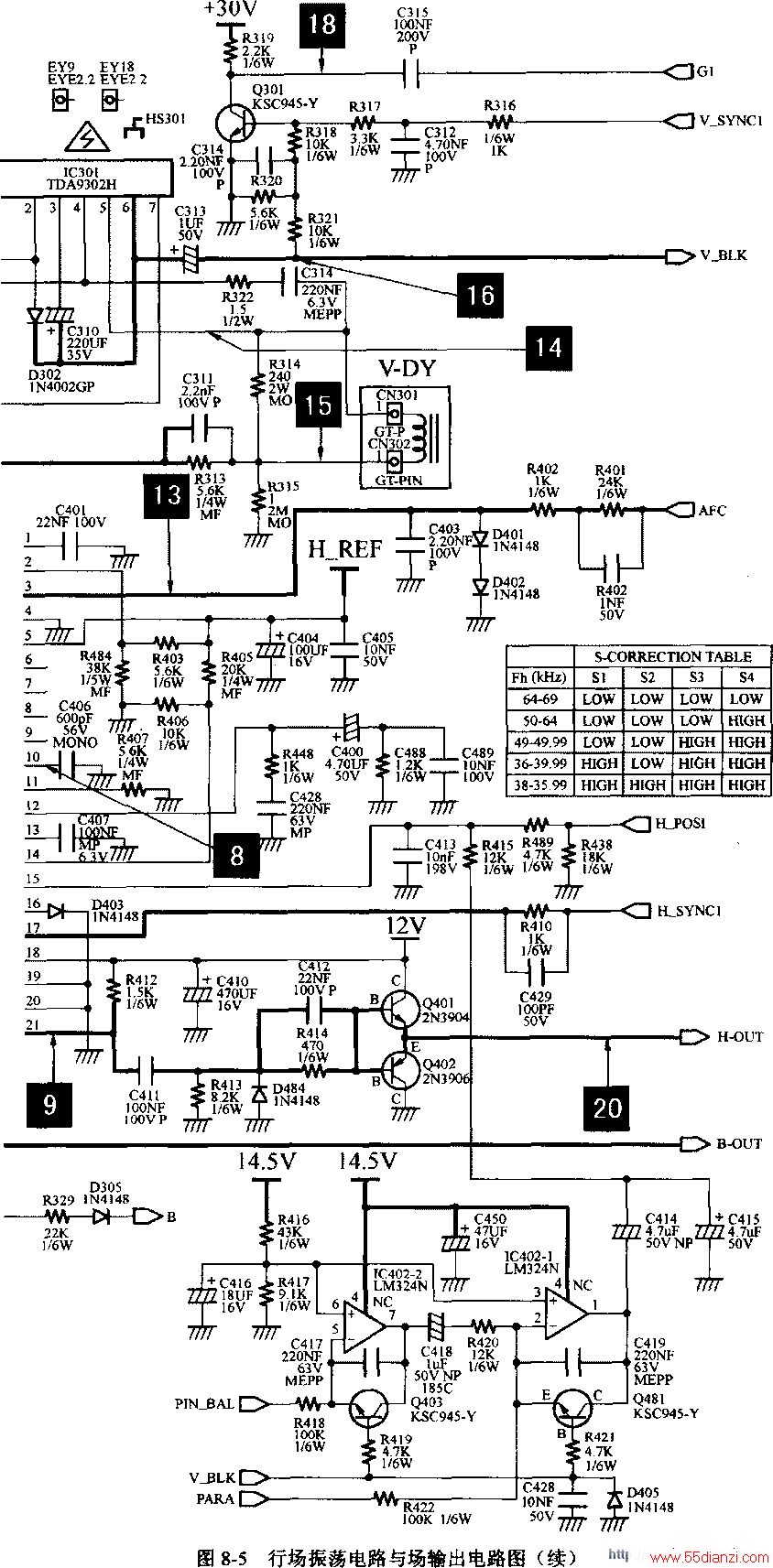

场输出电路采用由IC301 （TDA9302H）及外围元件构成的OCL功率放大器。除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。TDA9302H内部电路框图如图8-9所示，引脚功能如表8-6所示。
TDA9302H的2脚为供电端，来自于电源电路输出的14.5V电压；电源电路输出的-12V电压为其4脚提供负电压。D302、C310同片内电路共同完成逆程期间的自举升压功能。在场正程期间，14.5V电压直接由D302加到TDA9302H的6脚，并对C310充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C310的负端。这样该逆程脉冲电压同C310上的原有电压相叠加，使C310正端的电压大约为电源电压的两倍，并加至TDA9302H的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。7脚为内部放大器参考电压输入端，来自于STV7778的32脚。
由STV7778第30脚送来的场锯齿波加至TDA9302H的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R314是阻尼电阻，防止V-DY寄生振荡。R315把场扫描电流转换成压，并经R313、C311加到1脚，形成负反馈，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
3.场幅调整电路
场幅调整是通过改变STV7778的30脚输出锯齿波信号幅度进行的。当进行场幅调整时，微处理器IC201的40脚输出的场幅控制PWM信号占空比发生变化，经外接RC电路低通滤波后，获得的直流控制电压发生变化，使加到STV7778场幅控制端31脚电压变化，致使STV7778的30脚输出的场频锯齿波的幅度发生变化，从而达到改变场幅度大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
STV7778的25脚是场幅控制外接电容器端，25脚外接场振荡AGC外接电容器C306，当场AGC电容C306损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场S失真调整电路
在STV7778内部设置了S失真校正电路，S失真校正是通过对STV7778的27上的场锯齿波进行预失真校正来实现的。即在行场扫描电路的场激励锯齿波形成电路中，按照场S形失真的相反方向，对场激励锯齿波进行失真预校正。
当需要调整S失真时，微处理器IC201的27脚输出的场线性控制PWM信号占空比发生变化，经外接RC电路低通滤波后，获得的直流控制电压发生变化，使加到STV7778场幅控制端29脚电压变化，通过控制场锯齿波波形的形状，达到改变场S失真校正的目的。
6.场中心调整电路
通过调整STV7778的32脚场频锯齿波的直流分量，可达到调整场中心的目的。当进行场中心调整时，微处理器IC201的2脚输出的PWM脉冲占空比发生变化，经外接RC电路积分后，输出的直流控制电压发生变化，使加到STV7778的33脚直流电压发生变化，致使STV7778的32脚输出的直流电压发生变化，经场输出电路处理后，使流过偏转线圈的直流分量发生变化，从而达到改变场中心的目的。
