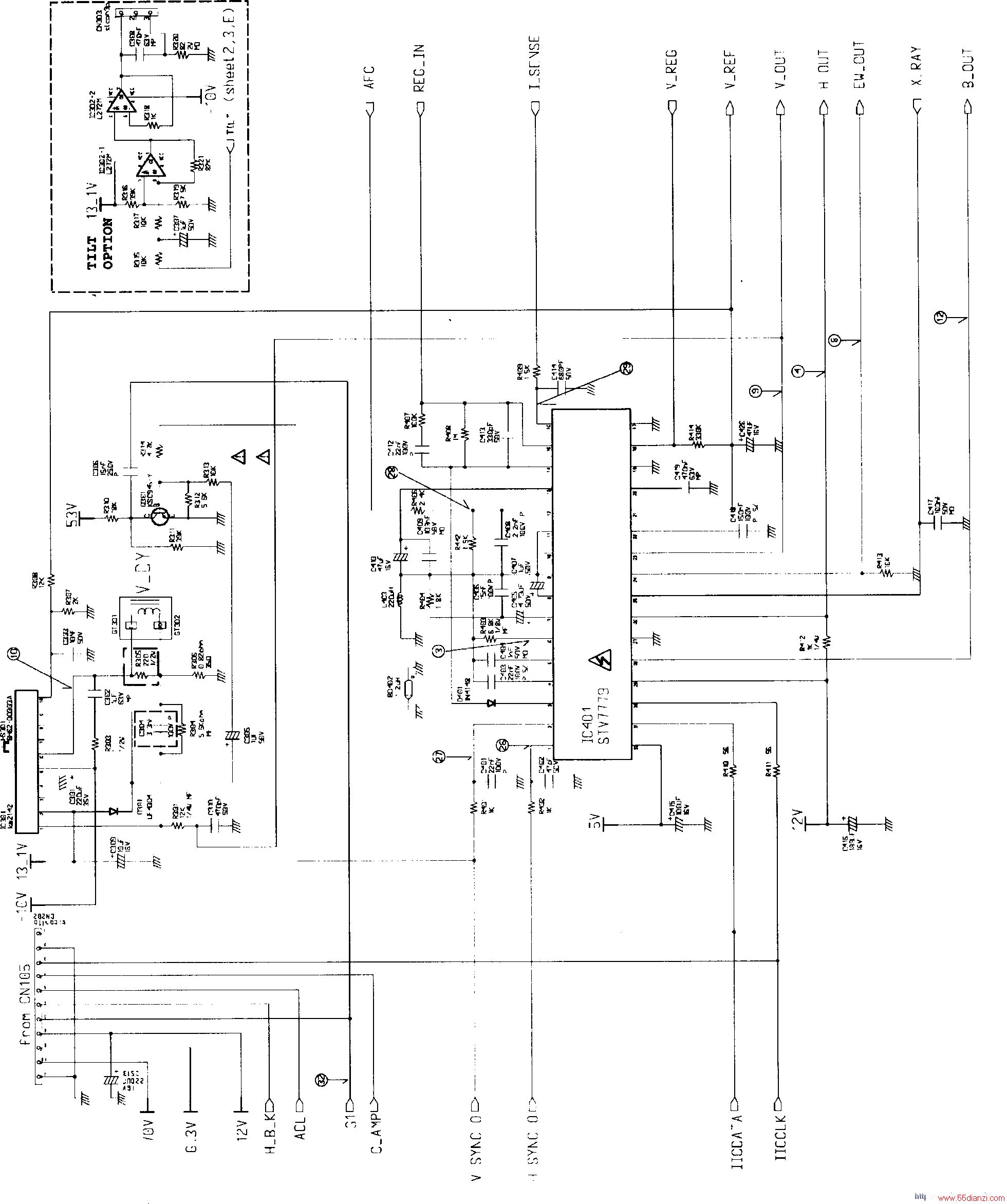

微处理器IC201输出的行同步信号经R402加到STV7779的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经7脚外接的双时间滤波器R404、C405和C406平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相位达到完全同步，行振荡器停止搜索，并将行振荡器的振荡频率被强制设置在一个固定频率上。
同步后的行频信号送到PLL2环路，而由行输出电路产生的行逆程脉冲AFC经R406加到STV7779的12脚，送到PLL2环路，与同步的行振荡脉冲进行相位比较后，产生误差信号经4脚外接的C403滤波获得直流控制电压，使得行同步信号与行逆程脉冲的相位准确，保证图像在显像管屏幕上正常的位置。最后，同步的行激励电压经缓冲放大后并由26脚输出，送到行激励电路。

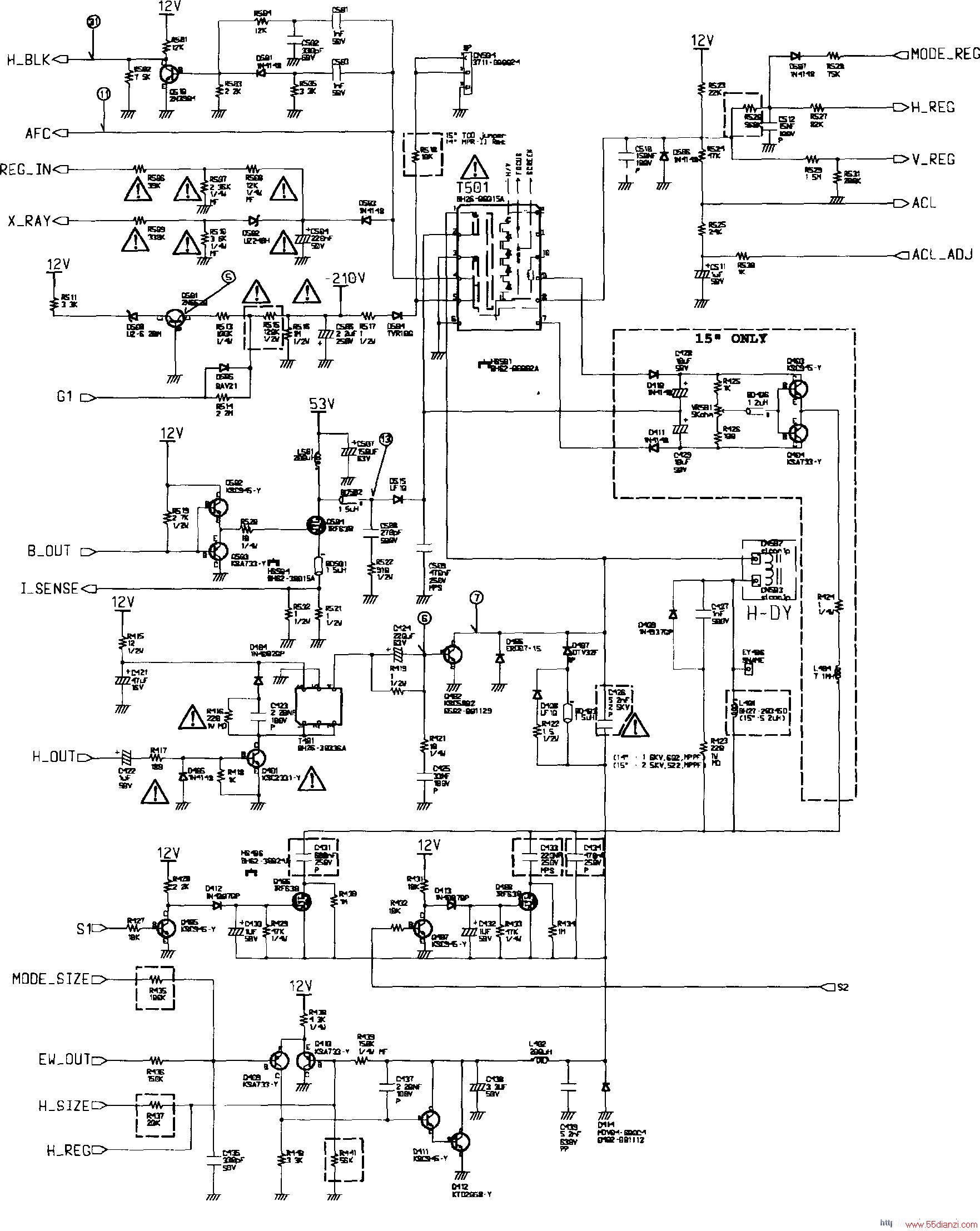

2.行激励与行输出电路行激励与行输出电路如下图所示。
由行场扫描电路STV7779的26脚输出的行激励脉冲H-OUT经C422、R417加至行推动管Q401的基极，其集电极上的波形为矩形波。该矩形波经行推动变压器T401耦合，使行输出管Q402工作在周期性开关状态。R416、C423、D404为阻尼电路，防止寄生振荡，以免Q401截止期间因其集电极尖峰电压过高而损坏，R415为限流保险电阻。
该机采用DDD行输出电路，D406为阻尼二极管，D407、C426为DDD型行输出电路的第一个逆程谐振回路的阻尼二极管和逆程电容，D414和C439为第二个谐振回路的阻尼管和逆程电容。同行偏转线圈相串联的L401为行线性电感，R423、C427、D409用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路参见行激励与行输出电路图（下图）。
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真。为此，该机设置了自动S校正电容切换电路。在C434、C431、C433三只S校正电容中，C431、C433为不受控S校正电容，C434为受控S校正电容，受控于微处理器IC201的9、10脚输出的Sl、S2信号。
微处理器IC201根据不同的行频信号范围，控制Sl、S2输出不同的高（H）、低（L）电平，通过控制Q405～Q408的导通与截止，从而控制S校正容C431、C433是否接入电路，最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真参见行激励与行输出电路图（下图）。
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离 直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的王见象。这种失真称为仃扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感），具体校正过程如下：
行线性校正电感L401与行偏转线圈H-DY串联后，电路中总的感抗相当于L401与H-DY之和。
在行偏转电流Iy较小期间，L401的感抗较大，对电流阻的电流较大，在L401绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使，Iy按线性增大。随着，Iy增大，L401的磁通饱和加强，使电感量下降，即L401两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L401两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
5.对称性失真校正电路参见行激励与行输出电路图（下图）。
该显示器对称性水平几何失真包括枕形失真和梯形失真，这类失真相对于光栅中心是对称的。
这些失真校正信号在STV7779内部产生，并通过24脚输出，失真的校正量可通过I2C总线进行控制。
（1）枕形失真校正电路左右枕校（ EWOUT）信号（场抛物波）由STV7779的24脚输出，经Q409倒相放大后，由Q409的c极输出的电流在R440两端产生的压降，再经Q411、Q412放大后，使C438两端电压按下凹场抛物波形状变化，通过电压L402，进而控制C426两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路在STV7779内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，STV7779的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
6.非对称性失真校正电路
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制STV7779的26脚行相位实现的。在STV7779内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）加到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时。从而控制26脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过I2C总线控制STV7779失真校正信号的幅度和相位来实现。
7.行幅控制电路参见行激励与行输出电路图（下图）。
该机行幅调整采用了以下几种形式，简要说明如下：
（1）行幅手动调整该机由于采用的DDD行输出电路，除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要改变行幅时，微处理器IC201通过IIC总线对STV7779进行控制，经STV7779处理后，使STV7779的24脚直流电压（注意：对称性失真控制的是24脚的交流分量）变化，经Q409倒相放大后，控制Q411、Q412导通程度变化，即Q412集电极电压变化，致使行幅因流过行偏转线圈H-DY的扫描电流变化而使行幅变化。
（2）行频变化引起行幅变化自动调整当行频升高时，行幅要缩小，为了保持行幅不变，必须增大行输出管的供电电压。因此，该彩色显示器设有二次电源电路，当模式（行频）变化时，二次电源可为行输出管提供不同的供电电压，以确保不同模式下行幅大小基本不变。
8.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置。当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
行中心调整电路主要由二极管D410、D411、电容C428、C429、三极管Q403、Q404和行输出变压器次级线圈等元件组成，其工作原理是：从行输出变压器次级取样行回扫脉冲，经过二极管D410、D411整流，C428、C429滤波加到R425、VR501、R426两端，通过VR501分压加到三极管Q403、Q404的基极，Q403、Q404组成互补推挽形式的射极跟随器，调整电位器VR501，可改变Q403、Q404发射极的输出电压，此电压经R424在偏转线圈H-DY中产生一电流，电压改变，电流大小也改变，可调整光栅的水平中心位置。
9.行相位调整电路
行相位调整在STV7779内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC201通过IIC总线，加到行场扫描芯片STV7779的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
