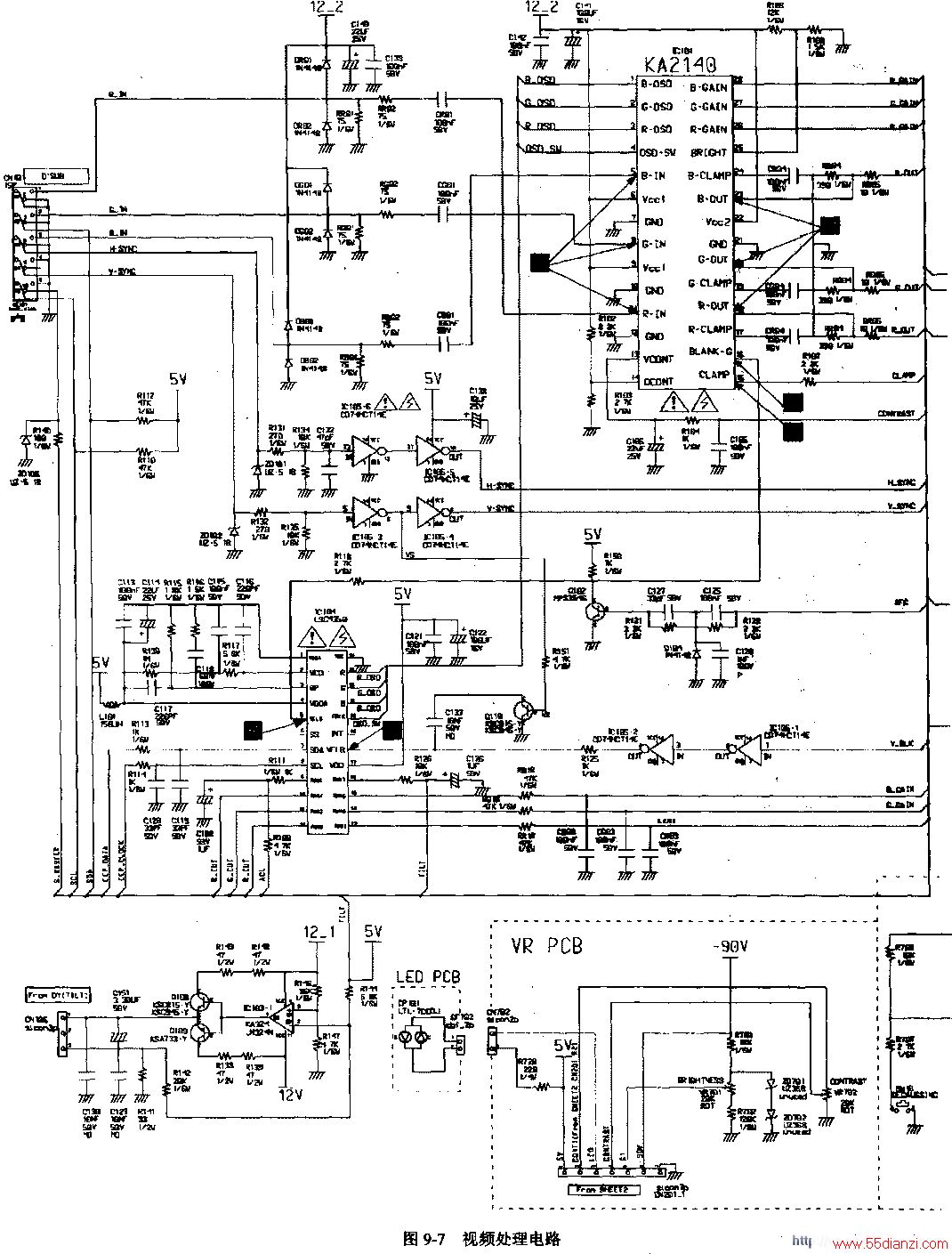

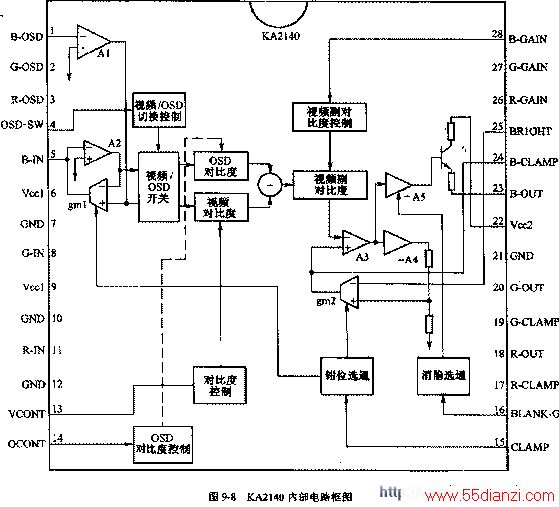

12V电压经C141滤波后，加到KA2140的供电端6脚、9脚和22脚，使KA2140处于工作状态。由连接器CN101输入的R、G、B视频信号分别经75Ω电阻RR01、RG01、RB01匹配后，其中R信号经RR02、CR01限流耦合，送到KA2140的11脚；G信号经RG02、CG01限流耦合后，送到KA2140的8脚；B信号经RB02、CB01限流耦合后，送到KA2140的5脚。R、G、B信号经KA2140内的放大器放大后，由KA2140的18脚、20脚、23脚输出，送到视频信号输出电路。
微处理器IC201的37脚输出的钳位信号，经R107加到KA2140的15脚，作为钳位脉冲。在钳位脉冲的作用下，KA2140的17脚、19脚、24脚外接的钳位电容CR04、CG04、CB04被充电，从而使视频钳位电路处于工作状态。此时，KA2140的18脚、20脚、23脚才能输出R、G、B信号。
若KA2140的15脚没有钳位脉冲电压输入，KA2140的R、G、B放大器截止，显像管黑屏。
二、视频输出电路
视频输出电路是以IC105 （LM2405T）为核心构成的。
12V电压经C109滤波后，由LM2405T的10脚输入，为其内部的缓冲放大器供电。70V电压经C137、C112滤波后，由LM2405T的6脚输入，为LM2405T内部功率放大器供电。
由KA2140输出的R、G、B信号分别经RR05、RG05、RB05加到LM2405T的11脚、9脚、8脚输入，再经各自的功率放大器放大后，由l脚、3脚、5脚输出。其中R信号经RR06、CR05限流、耦合后，送到显像管红色阴极RK极。同样，G、B信号也相应经各自的限流、耦合电路送到显像管相应的阴极。
LR01、LG01、LB01用以提高画面高频质量。DR03、DG03、DB03、DR04、DG04、DB04是为了防止显像管打火损坏LM2405T而设置的。SK101～SK104是放电器，其作用也是防止显像管打火带来的危害。
三、白平衡调整电路
1.暗平衡调整电路为了使低亮度时屏幕不带彩色，需要进行暗平衡调整。暗平衡调整就是调整电子枪的静态工作电压，使三个电子束的截止点移到同一个位置上，称为截止调整。
暗平衡调整是通过控制显像管三个阴极直流电位来实现的。当进行暗平衡调整时，微处理器IC201通过IIC总线控制IC104 （LSC4350），从而改变LSC4350的12、11、10脚输出的直流电压的高低，控制IC103 （KA324）内的三组放大器的输出端直流电压的高低，进而改变三个阴极的栅偏压，达到暗平衡调整的目的。
2.亮平衡调整电路在暗平衡调整好之后，虽然三个电子枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时，微处理器IC201通过总线控制IC104（LSC4350），从而改变LSC4350的15、14、13脚输出的直流电压的高低，分别送到IC101 （KA2140）的26、27、28脚，通过控制KA2140内部R、G、B放大器的增益，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路对比度是通过控制R、G、B三基色信号的增益来实现的。电路中，VR702为对比度调节电位器，调节VR702，可改变KA2140的对比度控制端13脚的电位，通过控制KA2140内部R、G、B放大器的增益改变，从而达到调整对比度的目的。
2.ABL控制电路当画面亮度增大引起显像管束电流增大时，高压变压器T501的8脚电位下降，经Q513缓冲后，使加到KA2140的13脚电压下降，控制KA2140输出的R、G、B三基色信号的幅度下降，进而使显像管阴极发射电子能力下降，致使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制电路
该机的亮度控制电路采用常见的栅极控制方式。由行输出变压器T501的9脚上的脉冲电压经D517、C523整流滤波，在C523两端得到-90V的负电压，经R701、VR701、R702分压后，由VR701的中心抽头输出，加到显像管的栅极Gl，为显像管栅极提供正常工作所需的负压。电路中，VR701为亮度控制电位器，调节VR701，可改变显像管栅极Gl电压的大小，因此，达到了亮度控制的目的。
六、行场消隐电路
1.行消隐电路由“假行输出变压器”T402产生的行逆程脉冲AFC，经Q102倒相放大后，由KA2140的16脚输入，使KA2140的18脚、20脚、23脚在行逆程期间没有R、G、B视频信号输出，以免行逆程期间出现行回扫线。
2.场消隐电路
由IC401 （μPC1883）的29脚输出的场消隐脉冲经C314、C315耦合，Q301倒相放大后，加到显像管栅极Gl极，以消除场逆程期间的场回扫线。
七、OSD显示电路
屏显电路主要以IC104 （LSC4350）为核心构成。LSC4350引脚功能如表9-6所示。
微处理器IC201将待显示字符及其位置信息，通过IIC总线控制LSC4350，LSC4350输出模拟R、G、B三基色屏显信号，送入视频信号处理电路IC101 （KA2140），经内部处理后，驱动显像管显示字符和图案。
LSC4350的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻器。偏置电阻器的作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。字符振荡器频率决定了读出字符的速度，改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。LSC4350的5、18脚为行、场逆程脉冲输入端，其中，行逆程脉冲信号由“假行输出变压器”T402的产生的AFC脉冲通过Q102放大后引入，LSC4350通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从LSC4350的23、22、21脚输出，送到视频信号处理电路KA2140的3、2、1脚。LSC4350的20脚输出字符底色消隐信号，加到KA2140的4脚。KA2140的14脚内接视频/OSD切换开关，高电平时为OSD信号输入，低电平时为视频信号输入转换，达到字符底色消隐的作用。
八、倾斜校正控制
进行倾斜校正时，IC104 （LSC4350）的倾斜校正控制端16脚输出的PWM信号占空比发生变化，经R126、C126平滑滤波器后获得直流控制电压发生变化。使加到IC103 （KA324）的2脚（反相输入端）电压发生变化，经IC103放大，Q108、Q109推挽放大后，使倾斜校正线圈中的磁场方向发生变化，避免了画面因受地球磁场影响等原因出现倾斜的现象。
