场振荡器形成的场频锯齿波电压送到内部几何失真控制电路，经处理后，一路从10脚输出枕形失真校正信号，另一路从9脚输出场锯齿波激励信号。
2.场输出电路场输出电路

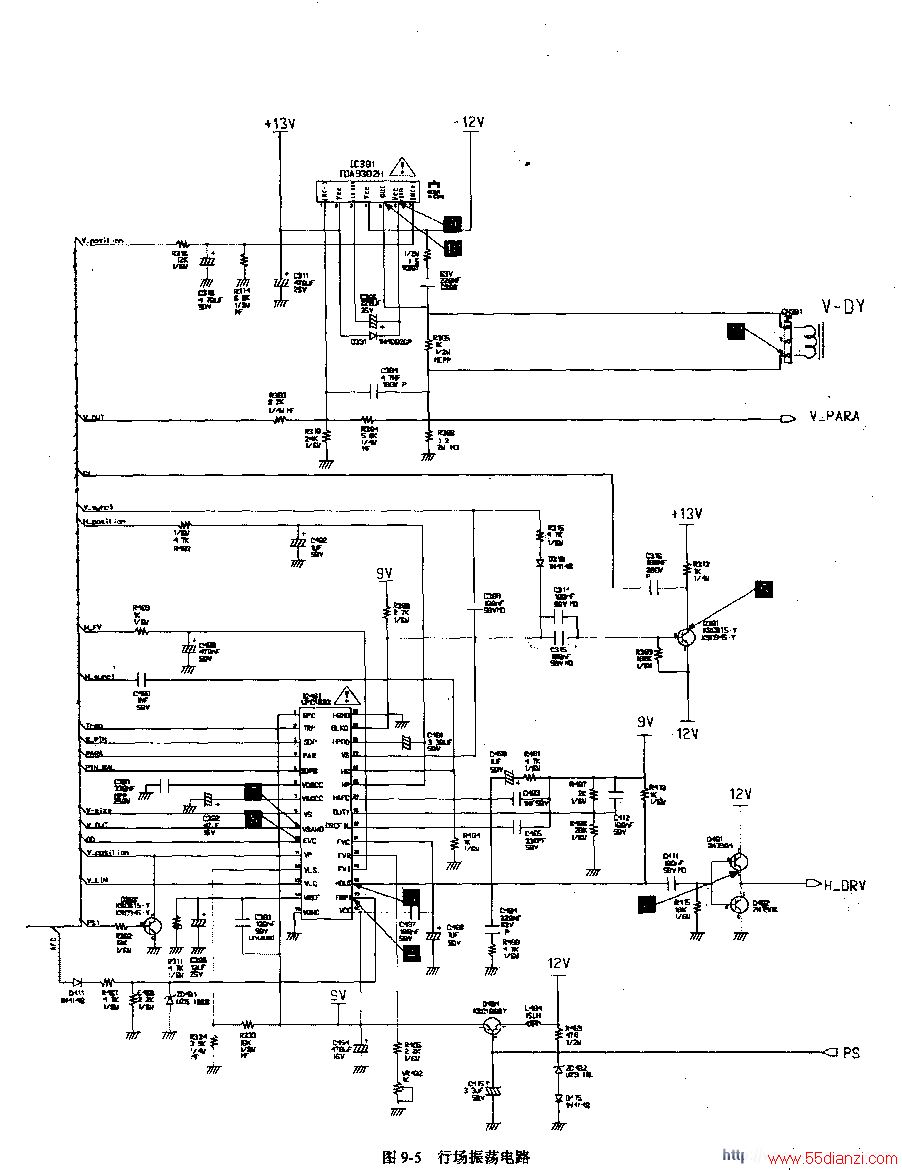

由IC301 （TDA9302H）及外围元件构成，无输出耦合电容。场输出电路除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。TDA9302H内部电路框图和引脚功能参见本书第6章有关内容。
TDA9302H的2脚为供电端，由电源电路输出的13V电压供电，电源电路输出的-12V电压为其4脚提供负电压。D301、C306同片内电路共同完成逆程期间的自举升压功能，在场正程期间，13V电压直接由D301加到TDA9302H的6脚，并对C306充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C306的负端，这样，该逆程脉冲电压同C306上的原有电压相叠加，使C306正端的电压大约为电源电压的2倍，并加至TDA9302H的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
由μPC1883的9脚送来的场锯齿波加至TDA9302H的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R305是阻尼电阻，用来防止V-DY寄生振荡。R306把场扫描电流转换成电压，并经R304//C304加到1脚，形成负反馈，主要起改善场线性的作用。
3.场幅调整电路
场幅调整是通过改变μPC1883的9脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器IC201的40脚场幅控制端输出的PWM信号占空比发生变化，经外围RC电路低通滤波后，获得直流控制电压发生变化，通过控制μPC1883的8脚电压的高低，可以控制μPC1883的9脚锯齿波电压幅度，达到场幅调整的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
μPC1883的7脚是场幅控制外接电容器端，7脚外接场振荡AGC电容器C302，当场AGC电容C302损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场S、场C失真调整电路
光栅的S形失真是因显像管的结构引起的，而C形失真是因为电路的非线性等因素而引起的。
场（垂直）S形失真（有的电路中直接称为场线性）校正主要针对光栅的上下和中间位置，对于大多数彩色电视机，采用OTL电路的场输出电路，场S形失真校正的任务是由场输出电容来完成的。与此相对应，水平方向的S形失真是由行输出电路中的S校正电容进行校正的。
场C形失真校正主要针对光栅的上下位置，在大多数彩色电视机中，场C形失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。
而在该彩色显示器中，采用的是OCL场输出方式，没有耦合电容，为此，在μPC1883内部设置了S、C失真校正电路，对μPC1883的6脚上的场锯齿波进行预失真校正。即在行场扫描电路的场激励锯齿波形成电路中，按照场S形失真和C形失真的相反方向，对场激励锯齿波进行失真预校正。
μPC1883的12脚为场S失真校正控制信号输入脚，该彩色显示器中，μPC1883的12脚由9V经R333、R334分压后得到，即为固定值。
μPC1883的13脚为场C失真校正控制信号输入，场C失真校正由微处理器IC201的27脚进行控制。当进行场C形失真调整时，微处理器IC201的27脚场幅控制端输出的PWM信号占空比发生变化，经外围RC电路低通滤波后，获得直流控制电压发生变化，通过控制μPC1883的13脚电压的高低，可以对场C形失真进行校正。
6.场中心调整电路
通过调整μPC1883的9脚场频锯齿波的直流分量，可达到调整场中心的目的。电路中，μPC1883的11脚为场中心控制输入脚，当需要对场中心进行调整时，微处理器IC201从2脚场中心控制端输出的PWM信号占空比发生变化，经外围RC电路低通滤波后，获得直流控制电压发生变化，通过控制μPC1883的9脚直流分量的高低，可以对场中心进行校正。
