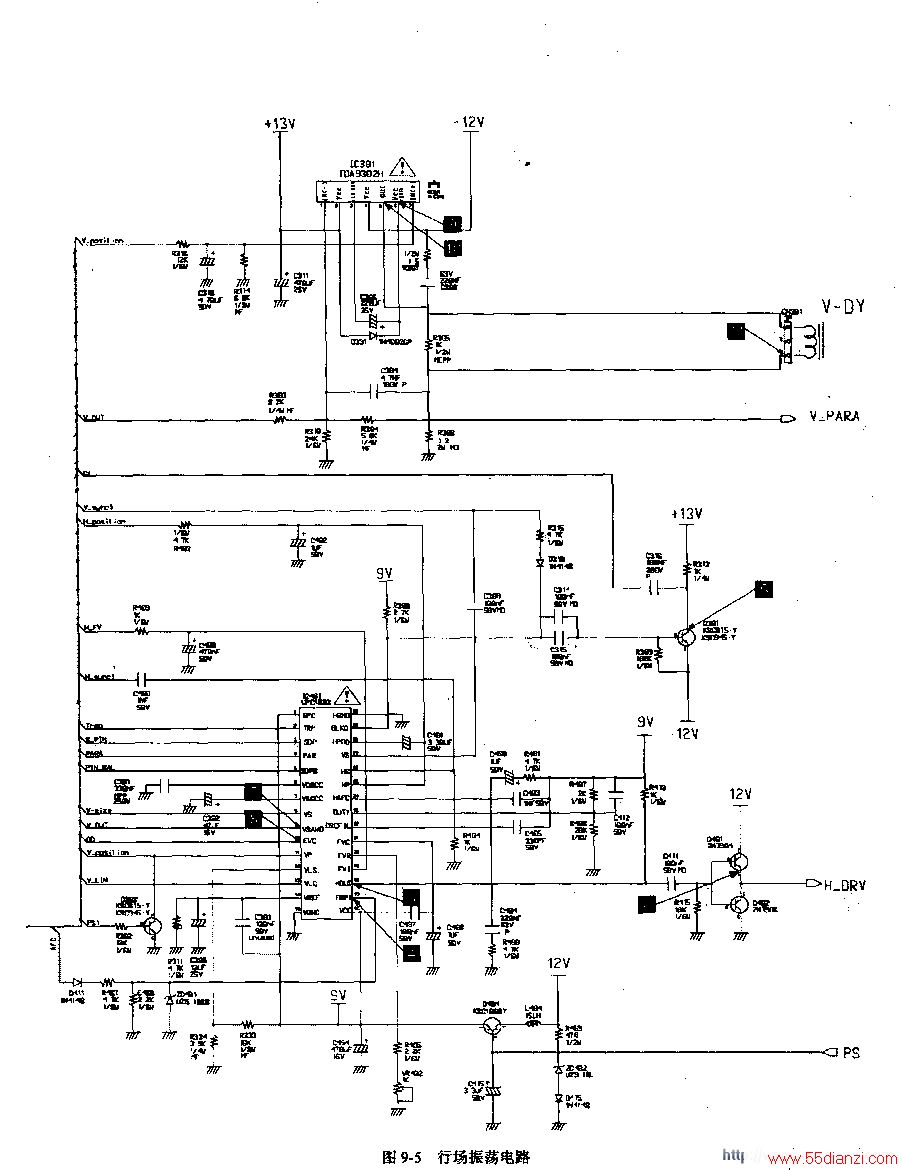

μPC1883的20脚为行振荡压控振荡器行频控制电路外接电阻端，VR402为行频电位器，调节VR402可使行振荡频率与行同步信号同步。μPC1883的21脚外接电容C408为行振荡压控振荡器行频控制电路外接电容，μPC1883的20、21脚内的行振荡器与其外接的定时元件形成振荡过程，在μPC1883的21脚上获得行锯齿波脉冲。
从微处理器IC201的34脚送来的行同步信号输入到μPC1883的26脚，由内部同步信号校正和极性检测电路处理后加到其内部的AFC频率锁相环鉴相器，与μPC1883的17脚输入的行逆程脉冲（来自“假行输出变压器”T402产生的AFC脉冲）比较，产生一个误差电压信号，经22脚外接电容C405平滑为误差控制电压，去改变行振荡电路的直流电压，改变行振荡频率，使行振荡的频率和相位与行同步信号同步，实现AFC。
该机为多频显示器，行振荡频率范围很宽，为了保持不同模式下行频的同步，该机采用由微处理器IC201进行控制，在不同模式下，IC201的28脚输出不同的模拟控制电压，加到行场扫描电路μPC1883的19脚，通过改变压控振荡器的控制电压，也就改变了压控振荡器的振荡频率，使压控振荡器的振荡频率与行同步信号的频率保持一致，再通过AFC鉴相器的精密控制，实现了不同行频下的自同步。
2.行激励与行输出电路
行激励与行输出电路参见图9-6所示的行输出与高压电路。
IC401 （μPC1883）的18脚为行驱动脉冲输出端，经推挽输出管Q401、Q402缓冲后，从Q401、Q402的发射极输出行激励脉冲信号，加到行激励管Q403的基极，从Q403的集电极输出矩形波，该矩形波经推动变压器T401的耦合，使行扫描输出管Q406工作在周期性开关状态。电路中，R419、C416为阻尼电路，防止寄生振荡。R417为限流保险电阻。
该机的行扫描输出电路采用普通的形式，Q406为行扫描输出管，C418、C419为逆程电容，D403为阻尼二极管。同行偏转线圈相串联的L402、L403和L406为行线性电感，R426、C424和R427、C426用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路参见图9-6。
电路中，C433、C434、C430、C431、C432为S校正电容，是形成行偏转电流的能量提供者。
其中，C430、C431、C432是否接入电路由微处理器IC201从18、21、20脚输出S4、Sl、S2信号控制。
微处理器IC201根据不同的行频信号范围，控制S4、Si、S20输出不同的高（H）、低（L）电平，通过控制Q405、Q408、Q409的导通与截止，从而控制S校正容C430、C431、C43是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真参见图9-6。
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感L402、L403与行偏转线圈H-DY串联后，电路中总的感抗相当于L403与H-DY之和。当行偏转电流Iy较小期间，L402、L403的感抗较大，对电流阻的电流较大，在L402、L403上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。随着Iy增大，L402、L403的磁通饱和加强，使电感量下降，即L402、L403两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L402、L403两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器IC201的19脚输出的S3控制电平有高低之分，通过控制Q407、继电器RL401来控制L406是否接入电路，达到行线性调整随显示模式而改变的目的。
5.对称性失真校正电路
对称性水平几何失真包括枕形失真、梯形失真和角部对称失真等。这类失真相对于光栅中心是对称的。这些失真校正信号在μPC1883内部产生，并通过10脚输出。
该机的左右枕形失真和梯形失真校正是通过控制+B电压来实现的，参见图9-6。
（1）枕形失真校正电路由μPC1883的10脚输出的场频抛物波信号经C443送到二次电源控制电路IC402 （KA3883）的2脚，（误差反相输入），经IC402内控制电路处理后，使IC402的6脚输出的+B驱动电压被场频抛物波调制，最终使行偏转线圈中的行频锯齿波电流被调制成“桶状”波形，达到校正左右枕形失真的目的。
当用户改变枕形失真校正量大小时，微处理器IC201的39脚输出的枕形失真校正PWM控制信号占空比发生变化，经外围RC电路低通滤波后获得的直流控制电压发生变化，使μPC1883的3脚电位发生变化，通过控制μPC1883的10脚输出场频抛物波幅度的大小，达到枕形失真调整的目的。
（2）梯形失真校正电路在μPC1883内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，μPC1883的10脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
当用户改变梯形失真校正量大小时，微处理器IC201的38脚输出的梯形失真校正PWM信号占空比发生变化，经外围RC电路低通滤波后获得直流控制电压发生变化，使μPC1883的梯形校正控制端2脚电位发生变化，经μPC1883内部电路处理后，可改变其10，脚输出波形的斜率，相应可改变梯形校正量的大小，达到梯形失真调整的目的。
（3）角部失真（上角部失真、下角部失真）校正电路在μPC1883内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
μPC1883的1脚为左右枕校角部失真控制输入端，该彩色显示器中，μPC1883的1脚直接接9V电压。
6.非对称性失真校正电路
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制μPC1883的18脚行相位实现的，在μPC1883内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）从μPC1883的28脚输出，经C401耦合到μPC1883的25脚，通过控制AFC电路中行振荡信号与行逆程脉冲之间的延时，从而控制18脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。
当用户改变平行四边形校正量大小时，微处理器IC201的36脚输出的梯形失真校正PWM信号占空比发生变化，经外围RC电路低通滤波后获得直流控制电压发生变化，使μPC1883的平行四边形控制端4脚电位发生变化，经μPC1883内部电路处理后，可改变其18脚行激励信号的相位，达到平行四边形失真调整的目的。
当用户改变枕校不平衡校正量大小时，微处理器IC201的35脚输出的梯形失真校正PWM信号占空比发生变化，经外围RC电路低通滤波后获得直流控制电压发生变化，使μPC1883的枕校不平衡控制端5脚电位发生变化，经μPC1883内部电路处理后，可改变其18脚行激励信号的相位，达到枕形不平衡失真调整的目的。
7.行相位调整电路
行相位调整在μPC1883内的AFC环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。
当用户需要调整行相位时，微处理器IC201的3脚输出的梯形失真校正PWM信号占空比发生变化，经外围RC电路低通滤波后获得直流控制电压发生变化，使μPC1883的25脚的直流电压发生变化，通过控制AFC电路中行振荡信号与行逆程脉冲之间的延时，可改变μPC1883的18脚行激励信号的相位，达到行相位调整的目的。
重点提示μPC1883的25脚是行同步移相控制输入端，有直流控制和交流控制两种信号输入。通过直流控制信号可实现行相位调整；交流控制信号是平行四边形失真和枕形失真不平衡校正控制信号，通过此信号控制行相位实现非对称失真校正。
8.行幅控制电路
对于采用DDD行输出电路的显示器，行幅调整是通过改变双阻尼管中点的直流电压的高低来实现的，而该机未采用DDD行输出电路，所以行幅调整是通过改变+B电压高低来实现的。参见图9-6。
当需要调整行幅时，微处理器IC201的1脚输出的梯形失真校正PWM信号占空比发生变化，经外围RC电路低通滤波后获得直流控制电压发生变化，使加到二次电源控制电路IC402 （KA3883）的2脚（误差反相输入）电压发生变化，经IC402内控制电路处理后，使IC402的6脚输出的+B驱动电压的占空比发生变化，导致+B电压的直流分量变化，达到行幅控制的目的。
9.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
