NEC JC-1736彩色显示器视频处理电路分析

引脚号 引脚名 功能 1 BLKIN 屏显消隐信号输入 2 VCC(R-CH) 红通道电源 3 INPUT(R) 红信号输入 4 SUBCONTRAST(R) 红信号副对比度控制(最大控制电压为5V) 5 OSDIN(R) 红屏显信号输入 6 GND(R) 红通道地线 7 VCC(B-CH) 蓝通道电源 8 INPUT(B) 蓝信号输入 9 SUBCONTRAST(B) 蓝信号副对比度控制(最大控制电压为5V) 10 OSDIN(B) 蓝屏显信号输入 11 GND(B) 蓝通道地线 12 VCC(G-CH) 绿通道电源 13 INPUT(G) 绿信号输入 14 SUBCONTRAST(G) 绿信号副对比度控制(最大控制电压为5V) 15 OSDIN(G) 绿屏显信号输入 16 GND(G) 绿通道地线 17 MAINCONTRAST 主对比度控制(最大控制电压为5V) 18 CPIN 钳位脉冲输入 19 BRIGHTNESS 亮度控制 20 BLKIN 消隐信号输入 21 GND(G) 绿通道地线 22 NC 空脚 23 HOLD(G) 绿信号保持 24 VCC2(G) 绿信号输出级电源 25 OUTPUT(G) 绿信号输出 26 GND(B) 蓝通道地线 27 NC 空脚 28 HOLD(B) 蓝信号保持 29 VCC2(B) 蓝信号输出级电源 30 OUTPUT(B) 蓝信号输出 31 GND(R) 红通道地线 32 NC 空脚 33 HOLD(R) 红信号保持 34 VCC2(R) 红信号输出级电源 35 OUTPUT(R) 红信号输出 36 OSDADJUST 屏显调整，直接上拉VCC电源。如不使用，可开路

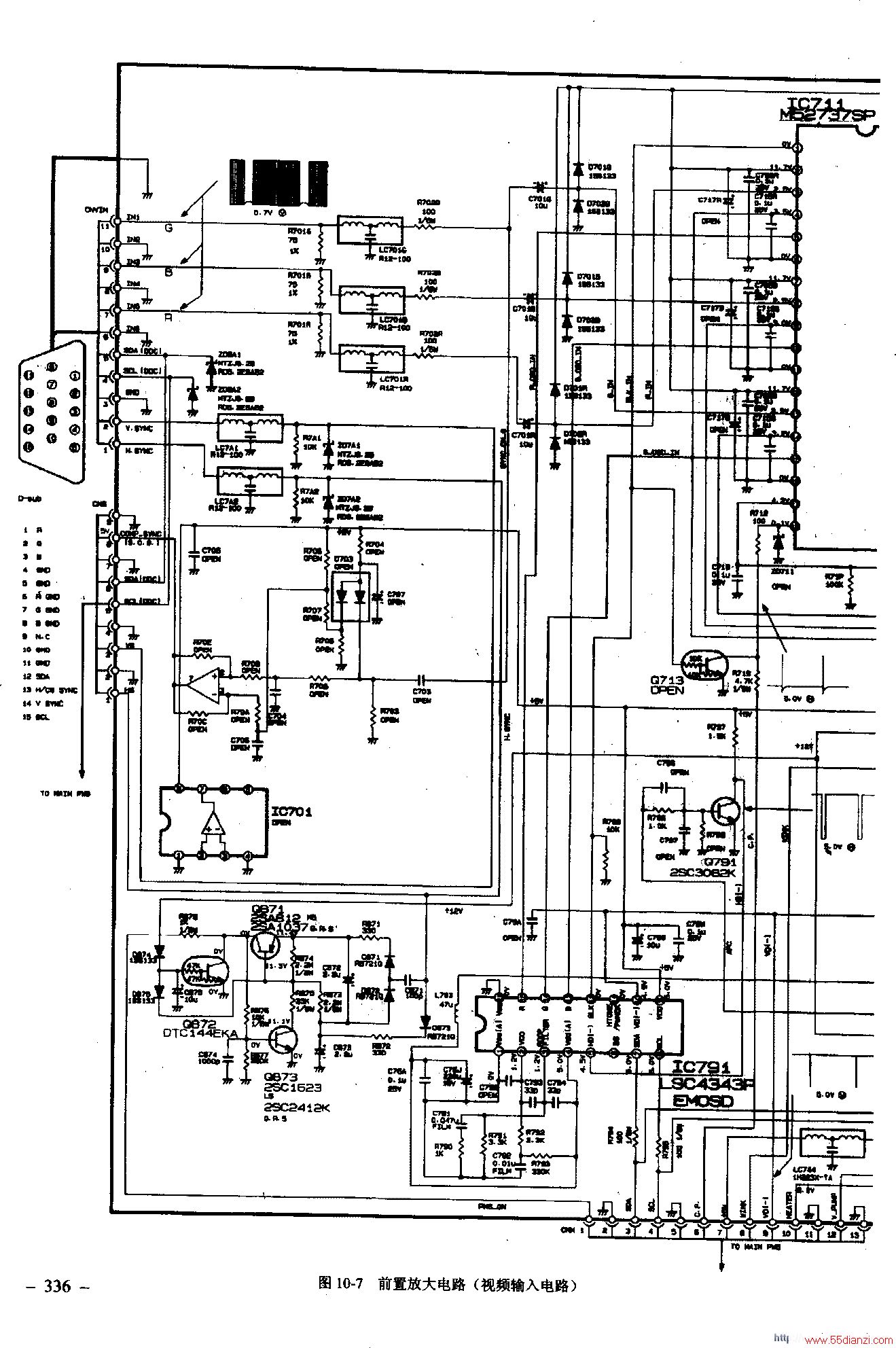

　　电脑主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经LC701R、R702R、C701R送到M52737SP的3脚，G信号经LC701G、R702G、C701G送到M52737SP的13脚，B信号经LC701B、R702B、C701B送到M52737SP的8脚。经M52737SP放大后，R、G、B信号由35、25、30脚输出。

　　微处理器IC801的24脚输出的钳位信号，经R712加到M52737SP的18脚，作为钳位脉冲。在钳位脉冲的作用下，M52737SP的33脚、23脚、28脚外接的钳位电容C713R、C713G、C713B被充电，从而使视频钳位电路处于工作状态。此时，M52737SP的35脚、25脚、30脚才能输出R、G、B信号。

　　若M52737SP的18脚没有钳位脉冲电压输入，M52737SP的R、G、B放大器截止，显像管黑屏。

　　二、视频输出电路
　　
　　视频输出电路以IC721 （LM2405）为核心构成，如图10-8所示。

　　M52737SP的35、30、25脚输出的R、G、B信号分别经Q712R、Q712G、Q712B缓冲后，加到LM2405的9、8、11脚，经LM2405放大后，由LM2405的3、5、1脚输出R、G、B基色信号。

　　其中，红信号经R723R、C725R、R728R、L723R、R901送到显像管的RK阴极；绿信号经R723G、C725G、R728G、L723G、R902送到显像管的GK阴极；蓝信号经R723B、C725B、R728B、L723B、R903送到显像管的BK阴极。

　　L723R、L723G、L723B用以提高画面高频质量。D724R和D725R、D724G和D725G、D724B和D725B组成三组双限幅电路，目的是为了防止显像管打火损坏LM2405。SG901、SG902、SG903是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　该机的白平衡调整电路较为特殊，白平衡调整不是用电位器进行调整，而是微处理器IC801通过总线向数模转换集成电路IC751 （M62393P）输入数据来进行调整。M62393P引脚功能如表10-7所示。

引脚号 引脚名 功能 1 R 复位信号输入 2 SCL IIC总线串行时钟 3 SDA IIC总线串行数据 4 A05 8位数模转换器输出端5 5 A06 8位数模转换器输出端6 6 A07 8位数模转换器输出端7 7 A08 8位数模转换器输出端8 8 VrefL 数模转换器低电平基准电压输入 9 VrefU1 数模转换器高电平基准电压输入1 10 GND 地线 11 VrefU2 数模转换器高电平基准电压输入2 12 A01 8位数模转换器输出端1 13 A02 8位数模转换器输出端2 14 A03 8位数模转换器输出端3 15 A04 8位数模转换器输出端4 16 Vcc 模拟电路电源 17 VDD 数字电路电源 18 CS2 片选数据输入端子2 19 CS1 片选数据输入端子1 20 CS0 片选数据输入端子0

　　白平衡调整分为暗平衡调整和亮平衡调整。当进行暗平衡调整时，微处理器IC801通过I2C总线控制M62393P（数模转换器），改变M62393P的12、13、14脚输出的R、G、B信号的直流成分，M62393P的12～14脚分别控制Q744B、Q744R、Q744G三只管子的发射极电压。进而改变Q743B、Q743R、Q743G三只管子的发射极的直流电压，直到输入黑电平时三个阴极的栅偏压分别等于其截止电压，达到暗平衡调整的目的。

　　当进行亮平衡调整时，微处理器通过总线将数据送到M62393P，经M62393P数模转换后，从5、6、7脚输出用于亮平衡调整的直流电压，加到视频信号处理电路IC711 （M52737SP）的14、9、4脚，控制G、B、R基色信号的增益，达到亮平衡调整的目的。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路IC711 （M52737SP）的17脚完成对比度控制，当需要调节对比度时，微处理器IC801通过12C总线控制IC751 （M62393P），经M62393P数模转换后，从M62393P的4脚输出的直流电压发生变化，进而改变M52737SP的17脚的控制电压，改变视频信号的幅度，达到对比度调节的目的。

　　2.自动亮度控制电路（ABL）当束电流增大时，行输出变压器T5Hl的10脚电压降低，使ABL控制电压降低，经Q771、Q772等元件加到IC711 （M52737SP）的17脚对比度控制端，使M52737SP的17脚电压下降，对比度下降，实现了ABL。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，输出幅度在42V（峰峰值）。

　　因此，光栅亮度取决于显像管阴极的直流电平（黑电平）。当进行亮度调节时，微处理器IC801通过12C总线经IC751 （M62393P）数模转换后，从15脚输出亮度控制电压。当M62393P的15脚电压变化时，Q744R、Q744G、Q744B三只管子的发射极电压同时变化，显像管阴极直流电压变化，光栅亮度变化。电路中，VR743 （SUB-BIAS:副偏置电位器）为副亮度电位器。

　　2.消亮点电路消亮点是通过控制栅极电压Gl实现的。G1是由场输出电路IC401 （LA7840）的7脚输出的场消隐脉冲经过Q4E3整形后得到。在场消隐期间，G1电压为-26V。

　　当关机时，12V电压消失，Q781发射极电压下降，而C781不能立即消失，于是，Q781导通，C783负端的负压通过D782加到G1上，显像管截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路IC711 （M52737SP）的20脚上，从而完成行消隐。具体工作过程是：行输出变压器T5HI的8脚产生的行逆程脉冲经Q5E1缓冲后，加到M52737SP的20脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

      2.场消隐电路场输出电路IC401 （LA7840）的7脚输出的场消隐脉冲经过Q4E3整形后加到显像管栅极G1上，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。

　　七、屏显电路
　　
　　字符显示电路主要以IC791 （LSC4343P）为核心，LSC4343P引脚功能如表10-8所示。

引脚号 引脚名 功能 l VSS(A) 地线 2 VCO 字符显示压控振荡器 3 ROOPFILTER 接偏置电阻器和滤波器（字符振荡器用） 4 VDD(A) 电源 5 HD（一） 行逆程脉冲输入 6 SS 串行总线接口使能。用于启动串行数据和选择使用IIC总线还是使用SPI（串行外部设备接口）总线 7 SDA IIC总线串行数据 8 SCK IIC总线串行时钟 9 VDD 电源 10 VD（一） 场逆程脉冲输入 11 HTONE/PWMCK 半灰度图像（用于衰减VGAR/G/B信号增益，产生一个透明窗口效果）/PWM时钟 12 BLK 快速消隐（字符消隐）信号 13 B 蓝（字符）信号输出 14 G 绿（字符）信号输出 15 R 红（字符）信号输出 16 VSS 地线

　　微处理器IC801将待显示字符及其位置信息，通过数据总线送入IC791 （LSC4343P）。LSC4343P输出模拟R、G、B三基色信号，送入视频信号处理电路IC711 （M52737SP），经内部处理后，驱动显像管显示字符和图案。

　　LSC4343P的2脚用直流电压控制内部振荡器的频率，3脚外接偏置电阻和滤波器，作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。字符振荡器频率决定了读出字符的速度，改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。5、10脚为行、场逆程脉冲输入端，行逆程脉冲信号由行输出变压器T5H1的8脚通过Q5E1、Q791引入；场逆程脉冲由微处理器IC801的3脚场同步信号输出端引入，LSC4343P通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。

　　在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别从LSC4343P的15、14、13脚输出到视频信号处理电路M52737SP的5、15、10脚。LSC4343P的12脚输出字符底色消隐信号，一方面到达M52737SP的1脚，另一方面经Q713加到M52737SP的16脚，完成字符底色消隐。
