一台彩电的生产过程中。需要调试的地方很多，如中放AGC的起控点、帧幅、帧线性、行幅、行线性、副亮度，还有供用户调节的亮度、对比度、色饱和度、音量等等。早期生产的电视机中。这些调整都采用可变电阻或电位器，这种方式的缺点是显而易见的：不但调节麻烦。而使用日久以后，会使原来调好的参数改变。从而引发各种故障。
为了克服电位器调节方式的缺点，后来出现了用电子控制的方法，也就是上一代遥控彩电所采用的，用CPU的几个不同的引脚。输出脉宽可调的脉冲信号。然后经过积分电路产生可调的直流电压。用来对各模拟量进行控制。同时，CPU有许多引脚受用户的操作控制，改变相关引脚的逻辑电平，就能控制各种状态的切换。这种方法的缺点是控制线太多，特别是在多制式彩电中。需要对彩色制式、伴音制式、PAL制和NTSC制的场频、场幅、TWAV等状态的切换，必然使CPU引脚越来越多，对于印刷板的布线和维修都不方便。总线控制技术的产生，使这些问题迎刃而解。总线控制的电视机中。只需两根线（一根时钟线，一根数据线）即可完成所有的控制。

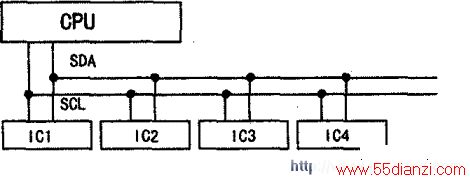

目前电视机中采用飞利浦总线控制技术和标准（通讯协议）。它的工作原理可参看附图。
CPU输出一根数据线（SDA），一根时钟线（SCL）。同时，被控制的各个集成块IC1～IC4同样也有一根数据线和一根时钟线，它们彼此并联在一起，CPU向各IC发出指令，就能控制它们启动各种不同功能。
CPU在发出每一个指令时。被控制的每个IC都同时收到。
那么IC怎样知道某条指令是对自己发的。还是对别人发的呢？
原来，每一个被控制的IC，都有自己的地址码，各个受总线控制的IC的地址码都不同。CPU发出每一个指令时。首先发出地址码。被控制的IC收到地址码后和自己的地址码核对，如果相同就表明此指令是对自己发的，即向CPU发出一个确认码，表明自己已经做好准备。等待下面的指令。由于每块IC的地址码都不相同，所以任何时候只有一片IC在接受指令，如果某片IC收到的地址码与自己的不同，表明此指令是对别人发的，则对后面的指令不予理睬。
可以把地址码比作电话号码。CPU对各个IC实行控制好比是向各IC打电话。打电话就得先拨号，各IC的电话号码各不相同。所以任何时候只有一只电话在接听，其他电话都处于等待状态。但总线和电话是有不同的：一家的电话电路出了毛病。不会影响隔壁邻居家的电话使用。但电视机中的各个受总线控制的集成电路，其总线引脚都是并联在一起的。只要其中一块出了问题。就有可能影响全局。
有些受总线控制的集成电路可以有两个地址码供选择。比如TA8765的14脚、TA8777的18脚等等。这些引脚接不同的电平（高电平或低电平），所对应的地址码就会改变。这主要是为了防止在彩电设计时。如果所选用的某两块集成电路地址码恰好相同。则可以改变其中的一块。对于这种情况按理说我们在维修时不必关心，但在发生总线对某块集成电路无法控制，更换后仍查不出其他原因，则应检查该集成电路电路是否有改变地址码的引脚。所接的逻辑电平是否正确。
初学者对存储器的地址码可能不容易理解。存储器的地址码就是每个储存单元的地址，好比每户人家的门牌号码。要给某人写信。总得知道人家的地址吧？在这里举一个例子：前几年生产的电视机一般只能储存30枷个台。现在许多地方电视节目已经超过40个，能不能换用一个容量大的存储器，达到扩容目的呢？实际上，在大多数情况下是行不通的（有个别例外），原因就是地址码的问题。比如CPU用5位地址码来储存节目号。那么最多只能储存25=32个节目。即使你存储器容量再大。由于没有地址，也无法读取。就好比一家宾馆有2000间房间，但如果你规定只能用三位数来标识房间号。那么最多也就只有1000间房间可用（000～999）。剩下的房间是无法出租（使用）的，因为没有房间号可用作标志。在彩电中CPU用几位地址码来储存电视节目。是CPU设计时就定好了的，所以光扩大存储器的容量是没有用的。
但也有例外的情况。比如金星C7415机型。CPU用的是CTV222，存储器用的是24C01，储存电台的容量是40套。如果将24C01换成24C02，则能储存90套节目。原因是CPU的地址码本来就够储存90套节目！碰到CPU和存储器是CTV222+24C01机型的彩电，这种方法多能奏效，不妨一试。
理总线电视时，常常会碰到“怪”故障。因为各IC的总线控制脚都是并联在一起的，其中任何一块IC的总线控制出了问题，都有可能影响全局，产生平时看来完全无关的怪故障（如帧线性差同时无彩色），严重时可以使整机瘫痪。检修时要扩展思路，首先从总线和存储器方面考虑。
在许多情况下，总线的传输是双向的，尤其是在开机的时候。CPU向各被控制的集成电路发一个初始信号，如果各部分的电路工作正常，就会回一个应答（就绪）信号。如果CPU收不到应答信号，开机的初始化就不能完成，系统就会死机，这种情况尤其在飞利浦电路中比较突出。
有些总线控制的CPU还有一个总线关闭脚。当改变该脚的逻辑电平时。会使CPU失去对系统的控制。此时整机的总线由外部提供。这种功能主要是在彩电生产流水线上调试用的。出厂后该脚就通过一个电阻接电源或接地，如果总线关闭脚的逻辑电平不正常。则整个系统就会出现混乱。
作为彩电维修员。我们不必关心总线中的地址码究竟是怎样的，而要关心总线的时钟信号（SCL）和数据信号（SDA）有还是没有。在CPU的总线输出脚上，用示波器去测总线时钟信号和数据信号的波形几乎没有什么区别，都是一连串脉冲信号。其幅度约等于CPU的电源电压。如果用万用表测总线脚的电压，则不同的CPU有不同的表现，电压约在2～4.8V之间，绝大多数在3V左右。CPU的总线引脚都有上拉电阻（即通过电阻接电源），如果总线脚电压低于2V则一一定有问题。应该检查其上拉电阻。
在东芝火箭炮系列的机型中（如金星C6428／6478、长虹D2919P／2939等），如果某块受总线控制的集成电路得不到供电，也会将总线电压拉到很低。而在TDA系列集成电路中却没有这种现象，这需要大家在平时维修中注意经验的积累。
维修彩电总线部分的故障比较特殊或比较困难的地方有以下几点：
1.首先是掌握进入总线调整的方法。市场上各种彩电用的CPU很多。进入总线调整状态的方法各不相同。须平时注意积累，注意归类。事实上，有许多不同品牌的彩电，它们的CPU如果是一样或一个系列的话，进入总线调整状态的方法是一样的。
2.有些彩电进入总线需用厂家提供的专用遥控器。这种彩电分为两类。一类是用用户遥控器也能进入。但有可能某个进入的按键没有装在遥控器上。需要拆开遥控器后补加：另一类则必须使用专用遥控器了。
3.有些彩电具有一些附加功能（比如厂标显示、蓝背景、游戏等），虽然这些数据也是存在存储器里面的，但即使进入总线调整状态后也不能调（根本没有相关的项目可调）。这时，如要恢复这些功能。就只能用存储器拷贝器，从正常的机器上拷贝一份数据了。
4.总线调整中各调整项目所表示的意义。总线调整项目中。
有些根据英文字母大致能猜出所表示的意义。而有些项目则无法猜出。比如“OPT”或“OPTION”，它的中文解释是“选项”，这种项目的调整值往往是“0”、“1”、“2”……或一连串二进码。这种项目的调整往往决定整机的一些功能选项，如果调错的话。就有可能使机器丢失某些功能。也可能无中生有地“造”出一些不存在的功能。比如某机器明明只有一路AV输入，调错后出现了“AV1”、“AV2”……等等，最糟糕的是有可能机器都开不出。熟悉电脑的朋友都知道，在电脑主板的BIOS芯片里，记录着这台电脑的一些基本参数，如果设置错误，比如明明你只有一个硬盘，非要在BIOS里设置成两个。那结果是连机也开不了，这个道理是一样的。
强烈建议修理员自制一个总线数据拷贝器，这在各电子报刊上都有介绍，《家电维修》杂志也刊登过。总线数据拷贝器有两种。一种是不需要电脑。但在拷贝时需要一片母片，可将母片中的数据复制到空白片中；另一种总线数据拷贝器不需要母片，但需要一台电脑（386以上即可）。在平时维修时，即使不是总线方面的故障也要注意搜集，将各种品牌、各种型号的电视机的总线数据预先储存在电脑中，需要用时拷贝出来即可。后一种拷贝器实用得多，因为我们不可能有那么多彩电的母片。
用拷贝的方法得到数据的存储块。在装上机器后可能需要再略微调整一下。因为此存储块上的数据是另一台同型号彩电上的，主要参数虽然正确，但白平衡、帧幅、行幅、行中心等等未必恰好准确。所以还需要重新调整一下。
对于初学者来说。比较困难的是一台彩电出了故障，怎样区分究竟是软件故障还是硬件故障。所谓软件故障，是指元器件并没有损坏。而是总线中的某些数据偏移造成的故障，如果重新调整一一下总线数据的话，故障即可排除。而硬件故障是电视机中有元件损坏而造成的。通过调整总线一般不能解决问题。在某些情况下。有的硬件故障通过调整总线也能“修复”，但这种“修复”是暂时的。与其说是修复故障。还不如说是掩盖故障。
有一台彩电发生帧缩故障。如果它不是由总线控制的，那么修理员很容易想到可能是帧幅调整电位器不良，或者是场交流反馈电路有问题，比如场锯齿波取样电阻R的阻值变大（见图）。但如果这台电视机是总线控制的，帧幅是可以通过总线调整的。那么就必须搞清楚，究竟是软件故障还是硬件故障？如果不管三七二十一。进入总线后将帧幅调整一下就完事儿，那就很有可能掩盖了故障的根源。帧缩如果是电阻变值引起的，即使通过总线调好了。要不了多久故障还会复发，甚至发展成水平一条亮线故障。因为一个电阻一旦开始变值，其寿命也就不长了。
