以上四个因素（即电源、复位、晶振和按键漏电）是造成CPU死机的四大原因，其中以按键漏电最为常见，尤其是旧机和南方空气潮湿的地方故障最多。这四个因素对任何CPU都是一样，但有些CPU还有某种特殊原因也会造成死机。如MTV880系统的CPU（金星D2918、D2908均采用该系统的CPU），当TDA8841（或TDA8844）的22脚和18脚外围不正常时。也会死机。这些经验只有靠平时不断积累，在此不可能一一列举。
2.无字符显示
无字符显示也是CPU邮分的常见故障。电路中字符显示的条件是：（1）CPU字符振荡器必须正常工作；（2）帧、行逆程脉冲必须送到CPU，并且幅度要足够，两者缺一不可。所以，如果发生无字符显示的故障。首先应该检查字符振荡器和帧、行逆程脉冲。
大多数CPU有字符振荡器的引脚。用英文缩写OSD表示。
外接一个电感或可调中周。当外接电感或中周损坏时，字符振荡器不能工作，也就无字符显示。字符振荡器如用外接固定电感的，一般只需用万用表测量，只要外接电感不开路即可；如用外接中周的，需检查中周内线圈是否开路，是否种外壳短路。字符振荡器外接的电感或中周需要更换时，应使用原配的型号，不然会使振荡频率不对而造成字符显示的似置不对，或干脆没有显示（字符严重偏移，跑到屏幕外面去了）。
要使CPU能正常提供屏幕显示，还必须给CPU送入帧、行逆程脉冲。帧逆程脉冲让CPU确定字符在屏幕上垂直显示的位置。行逆程脉冲让CPU确定字符在屏幕上水平显示的位置，两个脉冲中缺少任何一个，都会使CPU因无法定位而无字符显示。因帧、行逆程脉冲造成的无字符显示，如用示波器检查会很方便。一测便知究竟是帧还是行逆程脉冲不正常。如果没有示波器的话。检查就很麻烦，需沿着帧、行逆程脉冲的传输通路逐步检查元件和印刷电路。

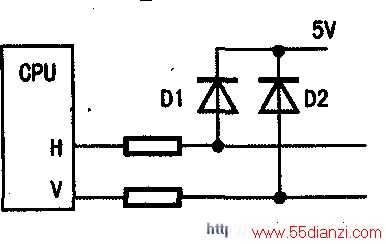

有些机型为了限制送入CPU的帧、行逆程脉冲幅度，往往在CPU的帧、行逆程脉冲输入脚上接有钳位二极管，如上图中的D1、D2。当逆程脉冲的幅度超过5V时，D1、D2便导通，把逆程脉冲的幅度限制在5V以下。但D1或D2中有任何一个漏电，都将使该路的逆程脉冲幅度大大减小。D1或D2若发生漏电时，不能随便拆除不用。虽然有时拆除了D1、D2能使字符正常显示。但逆程脉冲一旦过高就会损坏CPU。
CPU输出的字符R、G、B信号，在屏幕上显示出来的常见方式有三种：第一种是叠加方式，即字符R、G、B信号和图像R、G、B信号叠加在一起后送到视放电路（如金星D2918、D2908等线路）：第二种是在灯座板上另加字符显示三极管（如金星C542、C5438等线路）：第三种是将字符信号送到解码集成块的R、G、B输入脚，和字符消隐信号配合，然后和图像R、G、B信号一起输出到视放电路（TDA线路较常用）。需要注意的是，采用第二种方式的字符显示，如果某颜色字符显示三极管漏电，并不是所对应的字符颜色不显示。而是屏幕一片单色且有很亮的回扫线。

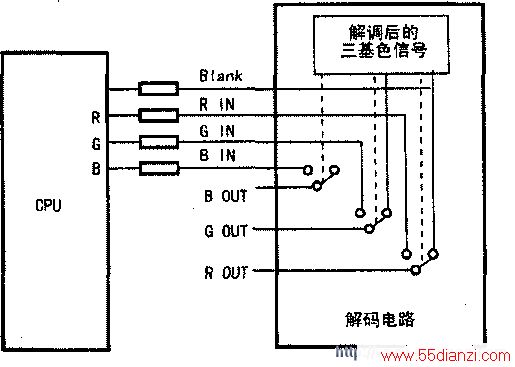

在不同的显示方式中。字符消隐信号的作用也不同，在第一、二种显示方式中仅起字符挖框作用，即消除字符后面的图像信号。使字符显示更清晰。这时如果字符消隐信号丢失，只不过字符显示淡。而如果有某种原因使字符消隐信号一直输出高电平，将会造成无图有字符的故障。在第三种显示方式中，它起高速切换开关的作用，即当没有字符信号输出时，CPU字符消隐脚输出低电平，解码电路输出的R、G、G信号是图像信号；而当有字符信号输出时，CPU字符消隐脚输出高电平，使解码电路输出的R、G、G信号切换到字符信号。可见。在这种字符显示方式中，如果字符消隐信号无输出，将会造成无字符显示的故障；而如果字符消隐信号一直输出高电平，将会造成无光有字符的故障。下图可以帮助理解字符消隐（Blank）信号的作用。
3.自动选台不停故障
自动选台不停的故障原因。一类是中放A盯电路故障；另一类是CPU信号识别有问题。这里先讨论CPU信号识别造成的故障。
CPU在自动选台时依据两个信号来判断是否选到了台，一是电台识别信号。二是中放AFT输入信号。电台识别信号用于判断是否收到了台，而中放AFT信号用于判断是否选准了台，要注意两者之间的区别。收到电台信号的识别方法，不同的CPU上一般有三种：
第一种是CPU有一个同步信号输入脚，它需要输入行同步脉冲。当收到电台后，从全电视信号中分离出行同步脉冲，当该脉冲送到CPU后，CPU就认为收到了电台。
第二种足CPU有一个逻辑电平控制脚，该脚为高电平（或低电平）时就认为收到了电台；而当该脚为低电平（或高电平）时就认为没有收到电台。该脚的逻辑电平来自中放集成电路的一致性检波器输出脚。所谓一致性检波输出是这样的：当收到电台并且同步的情况下，它输出高电平；而当没有收到电台，或尽管收到了电台但没有同步时，它输出低电平。
第三种是由中放电路通过总线通知CPU已收到电台。
CPU的整个选台过程是这样的：刚开始选台时。它的搜索速度比较高，当将要收到台时，同步信号或识别信号出现，CPU就放慢搜索速度，进入微调状态，再根据AFT脚的电压（一个电压突变点）来判断是否选准了台。如果电台识别脚上的识别信号出了问题。则可能表现为以下多种故障形式：
（1）在自动选台时，CPU对电台的出现“视而不见”，画面一晃而过，不能存储。
（2）在正常收看时，如果CPU有伴音静噪功能，则表现为有图无声。
（3）如果CPU有蓝背景功能。则当蓝背景功能扣开时，电视机无图无伴音，显示蓝背景。而在切换频道的一瞬间会出现图像，随后立即显示蓝背景。
上述故障现象中，对于（1）（3）首先应该想到是CPU识别电路有问题，而对于（2）有图无声，检修时不妨让CPU自动选台，或将蓝背景功能打开：如果出现自动选台锁不住或蓝背景，则和（1）（3）是一回事；如果自动选台能锁住或蓝背景打开后有图像。
则属于伴音电路本身的问题。
在修理自动选台锁不住的故障时，也可以倒过来，先用手动或微调的方法硬选出一个台，听是否有伴音：如果有，则属于中放AFC故障；如没有，则属于识别信号故障。
自动选台锁不住。究竟是识别脚的问题。还是AFT脚的问题。还有一个判断方法：自动选台时搜索速度一直不变，则一般是识别信号的问题；而自动选台在要收到电台时，搜索速度会慢下来，但最后还是锁不住，则一般是AFT的问题。
4.遥控电路故障
CPU遥控电路故障修理起来最简单。一般也就是遥控无作用和遥控距离近这两种。
对于遥控无作用，如果遥控器本身不坏，只需检查遥控接收头的供电是否正常。接收头所输出的信号是否送到了CPU.
即检查印刷板是否有隐裂。如果都正常，则只需更换接收头或CPU即可。对于遥控距离近。首先检查接收头的装配是否正确。
是否对准了接收窗。如果装配没问题，则需检查接收头屏蔽是甭良好。有的机心遥控接收头和CPU不是装在同一块板子上。
而通过一个排插相连。排插的走线有时会影响接收灵敏度。严重时甚至会造成遥控无作用，可适当改变排插的布线，或干脆用屏蔽线。
检修中还有两个容易忽视的问题：一是CPU供电不正常，包括供电电压偏高或偏低，电源纹波太大：二是CPU的晶振振荡频率发生偏移。
如遥控接收头损坏，更换时不必一定要装原配型号。理论上讲，任何遥控接收头都可以互换。只要将+5V、地、输出信号三个脚插入相应印刷板中即可。同时还要注意换上的接收头是否能对准接收窗。
5.控制部分故障
前面说过，彩电CPU控制输出脚一般都通过上拉电阻接电源。上拉电阻开路时，将使CPU的某功能发生故障。控制部分若发生故障，一般只影响电视机的某项功能，并不会使整机不能工作，除非是待机/开机脚有问题。会使机器始终处于待机状态。
