从行幅增大与枕形失真的情况来看，故障部位就在行输出及枕校部分。
由于枕校电路与偏转回路串联，则枕校部分有短路必然造成行幅增大。另外，行输出部分有元器件变质也会导致行幅增大。
开机后屏幕保护图案从中间向四周移动过程中，严重扭曲变形；进入TV状态，收看CCTV-7节目，台标只能看到“V-7”，行幅和场幅明显过大。开盖观察，行输出部分元件几乎都焊过，为了维修后不留后患，决定先从硬件开始寻求突破口。测行输出供电为145V，行激励电路供电为15V，行激励管集电极电压为13.8V，均正常；测行场扫描小信号处理集成电路TDA9118（24）脚电压为3V，29脚电压为11.8V，也正常。
接下来检查枕校电路，在路检测三极管Q619、Q614、Q615，阻尼二极管Q609、Q610及电阻R661均正常。开机后测得枕校电路高频滤波电容C630正端及上下阻尼管中点电压均为0.1V，明显异常。将R661断开，再测阻尼管中点电压依然为0.1V。

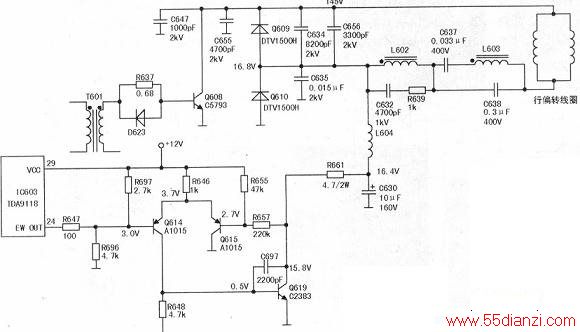

该机枕校部分电路如下图所示，Q609、Q610为上下阻尼管，L604为高频隔离电感，C630为高频滤波电容，R661为限流电阻，防止Q619过流。TDA9118为行场扫描小信号集成电路，29脚为电源脚(vcc)，24脚为东西校正(EWOUT)信号输出端，输出信号驱动Q614导通，其集电极输出信号控制枕校管(Q619)的导通深度．从而达到对行偏转线圈电流的分流大小的控制，实现水平枕形校正的目的。Q615为自动调节回路，若因某种原因导致Q619集电极电压过低，此时Q615导通，使Q614发射极电位下降，让Q614趋于截止，则Q619趋于截止，Q619集电极电压上升，从而起到自动调节的作用。
明白了上述电路原理后，不难看出此机的故障原因实为枕校电源不正常，于是重点检查两只阻尼二极管，特别是下阻尼管。拆下下阻尼管，发现安装的型号是BY459，重新换上一只同型号的二极管后，开机测中点电压为2V，随后下降为1.2V，枕形滤波电容两端电压也为1.2V，这时光栅在水平方向变窄，仍有明显的枕形失真现象，这说明找到了故障部位。虽然下阻尼管用万用表测量是好的，但在工作时软击穿，交流短路，相当于将C635短路，导致逆程电容容量增大，则行幅变宽。另找一只FG16型二极管作为下阻尼管后开机，测得中点电压为39V，随后下降为16.8V，速测枕校管集电极电压为15.8V，光栅在开机后的拉幕过程中两侧均为竖直线，光栅满屏后幅度和线性均正常。
正常情况下，各点实测电压见下图标注。
