该机故障现象是开机工作一段时间后，光栅上部开始压缩，随着工作时间的增长，压缩越严重，同时下部也跟着压缩，当光栅压缩到全屏幕三分之二时，枕形失真也同时出现。
首先检查+B电源，在刚开机（光栅正常时）到出现光栅压缩时，测+B电源都在145V，而且很稳定；查场供电电源+14V与-14V同样没问题，怀疑场输出块IC602(STV8172)性能有问题，将其换新，但故障不变。将场集成块外围元件全部换新，故障依旧。接着查场激励形成电路IC603(TDA9116)，用示波器测23脚场激励脉冲输出的波形也正常，并且波形始终相当稳定。既然场扫描电路都查了，也都换新还无效，那只剩下场偏转线圈了，但是，高清偏转线圈无处购得，难道只得放弃？
无独有偶，过了几天来了一台熊猫29HD58型高清彩电，故障现象与该机完全相同，且较之海尔严重，这台一开机光栅就上下压缩、枕形失真，怀疑也是场偏转线圈的问题。

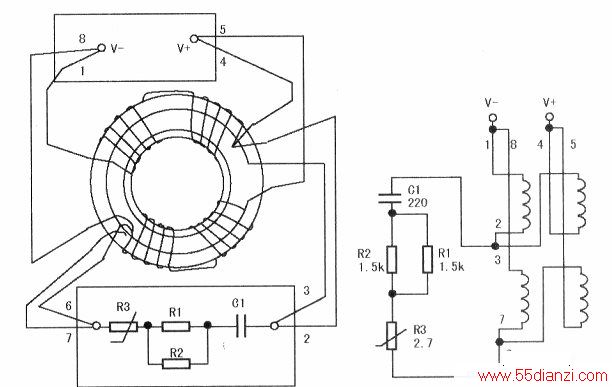

这次决定用烙铁将偏转线圈拆开看看(见下左图、下右图)，将四个绕组分开测量结果是，①一②绕组阻值为4.8Ω；③一④绕组阻值为20Ω；⑤一⑥绕组阻值为700Ω；⑦一⑧绕组阻值为5Ω；并且测得⑤一⑥绕组、③一④绕组之间的阻值只有300Ω（应无限大）。分析认为⑤一⑥绕组与③一④绕组(冷态300Ω，热态即完全短路）存在问题。
从下左图结构来看，只有引线间短路，绕组间不会短路，于是决定将跨接引线拆出。
首先自制一个扁平烙铁头，能使烙铁头放入偏转线圈框架引出线的槽内，用烙铁加热固定引出线的火漆，使之熔化，再将偏转线圈的绕组③一④的③端、绕组①一②的②端及绕组⑤一⑥的⑤端从槽内慢慢拉出，在拉出过程中，发现③与⑤粘连到一起，稍一用力即拉断，等清理出来一看③与⑤已烧到一块了，将断的引线用同等截面积软塑线连接好，处理好绝缘，重新放入槽内，再测各绕组间的电阻（①一②绕组，③一④绕组，⑤一⑥绕组，⑦一⑧绕组）阻值都在5Ω左右，将绕组按原样焊好，通电试机，光栅正常图像清晰，后又连续观看12小时，光栅无任何变化，大功告成。
有了这次经验，对第一台增加了修理的信心，这次直奔③一④绕组和⑤一⑥绕组的引出线③与⑤。可拆开引线一看，并未发现短路和断路，恢复原状后，故障依旧。后来将4个绕组分开进行测量，发现⑦一⑧绕组电阻为18Ω，其他三组都为5Ω左右。按以上方法将⑦一⑧绕组的8端拉出，可没用多大劲拉出一半就断了，待清理出来一看，9根φ0.13mm的漆包线只剩下两根还连着，用同样截面积的软塑线连接好，处理好绝缘放入槽内，再将分开的绕组焊好，再试机，故障排除。
