此机断电检测，电源保险管完好，但枕校电路中的下阻尼二极管VD307，场效应管Q302，及C326、R317损坏。将损坏件全部更换后试机，伴音、图像色彩及控制功能均正常，但出现了枕形失真现象。

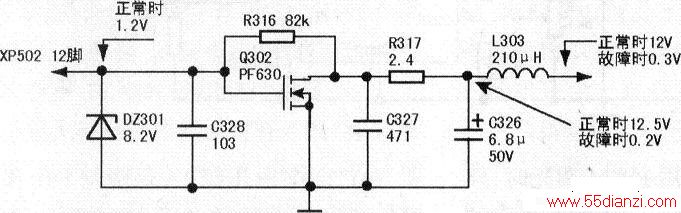

该机枕校电路如下图所示。通电后，测得与数字板相连插座XP502的⑩脚（EW信号输出）电压为1.2V，正常。顺着电路检测，枕校电感L303左端在故障出现时电压为0.2V（正常时为12.5V），右端为0.3V(正常时为12V)。反复检查行输出和枕校部分电路元件，未发现异常。
为什么L303和枕校功率放大管Q302的D极电压这么低呢？
行逆程脉冲先经上下阻尼二极管整流，再由L303．和C326平滑滤波后，加到Q302的D极。对枕校部分的元件进行检测，未发现明显异常，这时可疑的只剩下L303了，测其直流电阻约为0Ω。为了判断其好坏，临时用一只行线性校正电感代换后，枕形失真现象消失。
拆下L303，边拆边数线圈匝数，其匝数为210匝，线径为φ0.35mm，拆开后发现线圈中有好几个地方发黑，说明这几处铜线外漆包皮已破裂造成路路、从旧彩电上拆下一只电源滤波线圈，拆下其漆包铜线（线径为φ0.4nln1），重绕210匝后试机，故障排除。
