长虹PF29118彩电行幅小枕形失真，声音小

　　观察此机无明显变色部位，估计故障原因有两种可能，一是逆程电容容量减小；二是枕校部分有开路性问题，或枕校电路停止工作。
　　

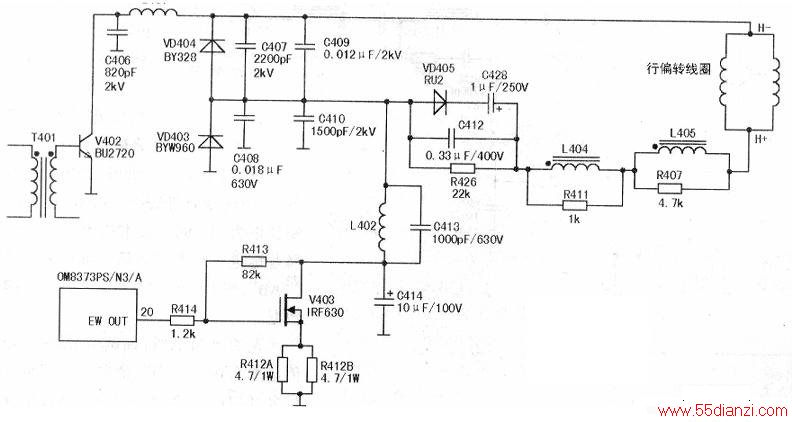

　　在路检查枕校管V403(IRF630)、高频滤波电容C414和隔离电感L402均正常，如下图所示。测枕校管漏极电压为15.6V，超级芯片OM8373PS/N3/A④脚（EW输出）电压为3.2V，均正常。检查逆程电容C407、C408、C409、C410容量与标识一致，在C407两端并联一只8200pF/2kV电容后行幅拉大至满屏，但枕形失真依然存在。
　　
　　通过上述检测，判断硬件故障的可能性不大，决定从软件着手。按本机面板V-键使音量为“0”，同时按本机菜单键和遥控器静音键进入维修状态后，屏幕显示“S”和“TAB”，按P+/P-键翻页，按v+/v-键修改数据。
　　
　　先调出5HA(行幅调节)的值为20（取值范围为0—3F），当其值调到“3F”时行幅为最大，但右边仍有lcm左右不满；接着调出5EW（东西枕校）的值为20(取值范围为0~3F)，当将其值调到“32”时枕形失真现象消失；最后调出5VA(场中心)的值为29（取值范围为0～3F），当调到“29”时场中心正常。
　　
　　在完成上述调节后，在原逆程电容上并联一只2200pF/1600V电容后行幅正常。安装好后盖后再次开机，接上DVD信号，故障重现，莫非刚才修改的数据又丢失？转到刚才收看的CCTV-7频道，图像正常。这才想起，刚才在调总线数据的翻页过程中有以数字“6”开头的项目，是不是这些项目也需要调整呢？再次进入维修状态，将“6HA”、“6EW”、“6VA”的值分别调为“3F”、“32”、“20”后，视频输入状态的图像也正常了。
　　
　　最后要解决声音问题，在收看CCTV-7状态下，将音量逐渐加大，能够在喇叭中听到很小但不失真的声音。该机伴音功放用的是TDA8944，测各脚电压均在正常范围，调出主菜单的“声爵”下拉菜单。将重低音设置为“关”后，声音出现，试按V-键减小音量，音量无变化（即处于失控状态），但将音量减到“0”时无声，这说明声音问题仍出在总线数据上。重新进入维修状态，发现“OP1”状态为声音模式，当将其值调为“FC”时，声音可调且正常。再次调出主菜单时，主菜单内容已无“声音”一项。
