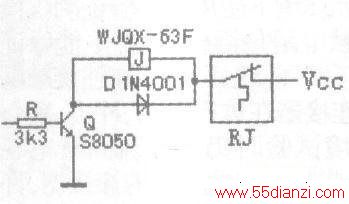

三科牌SVC-10kVA稳压器，接通电源时可听见碳刷正常往复动作的声音，但稳压嚣始终没有输出。稳压器的碳刷有正常的往复动作，说明稳压功能正常，而稳压器没有输出，是出口蛙电器没有动作所致。这种品牌稳压器的出口继电器及相关电路见下图．使用一只热敏自动开关RJ做过流、过热保护。热敏自动开关安放在补偿变压器的绕组中。
经询问，故障发生前曾找一位他熟系的、略懂电工知识的朋友对稳压器进行清扫，用毛刷扫，用气泵吹，清扫后即出现无输出的故障。开壳检查发现，热敏自动开关的一条引线已经开焊，并且离开了补偿变压器的绕组，这可能是清扫时没有搞清楚热敏自动开关的功能，高压气流冲击致使热敏开关移位（热敏开关塞在补偿变压器绕组的缝隙中，未采取其他固定措施），清扫完毕组装机壳时不慎又将引线碰断。由下图可见，热敏开关断线后，出口继电器线圈回路不通，所以稳压器始终没有输出。
将热敏开关的引线重新焊好，并将其安放在补偿变压器绕组的适当位置，故障排除。
